This guide explains the MC-1E protocol for connecting PLCs and industrial devices to the EG Edge Gateway. It is part of the Protocol Hub, focusing on industrial communication standards and data exchange.
1. Connessione hardware
Compatible PLC: FX-3U Series

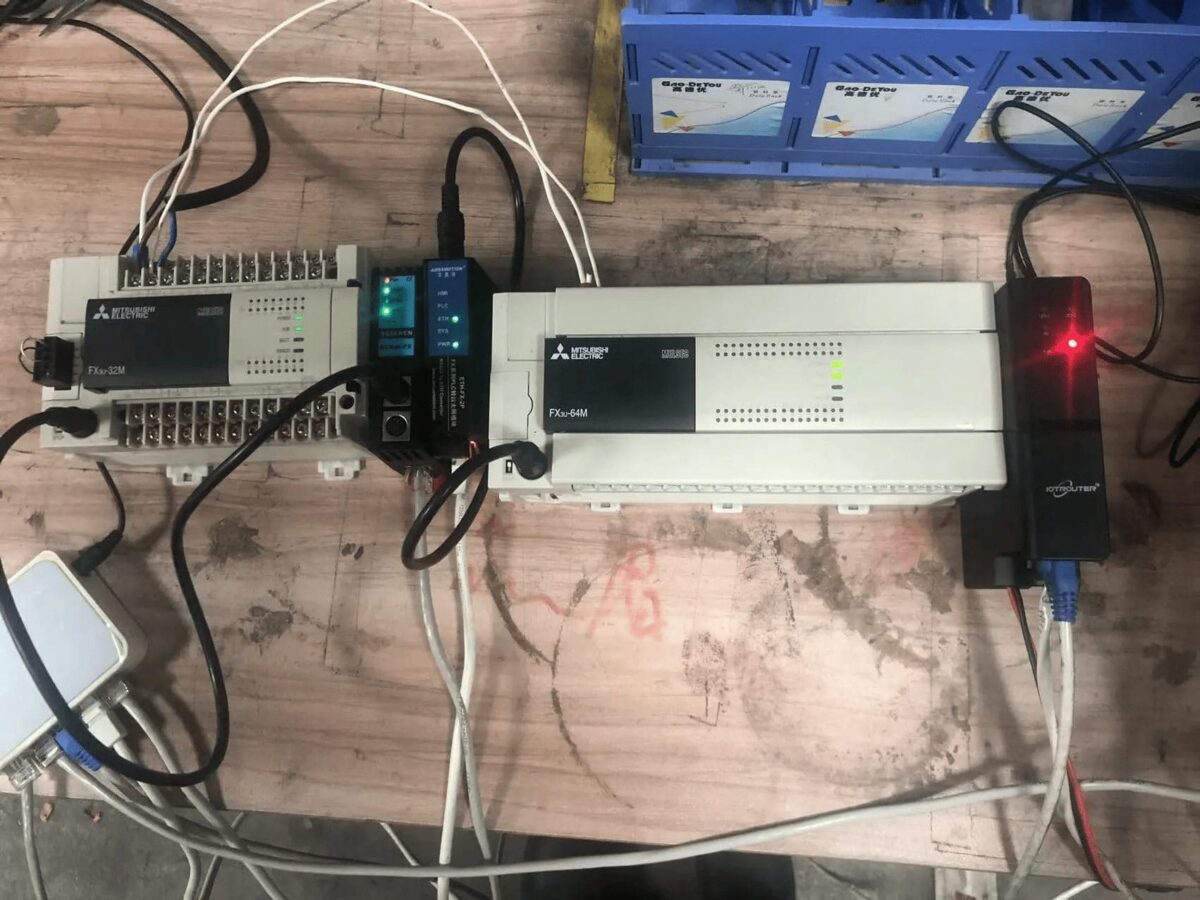

The MC-1E protocol uses Ethernet communication, so it is only necessary to ensure that the gateway’s LAN port and the Mitsubishi PLC’s IP address are on the same subnet.
2. Parametri di comunicazione del PLC
2.1 Impostazioni dei parametri Ethernet
Fornito dal tecnico del PLC.
3. Impostazioni del gateway
3.1 Impostazioni di connessione del PLC

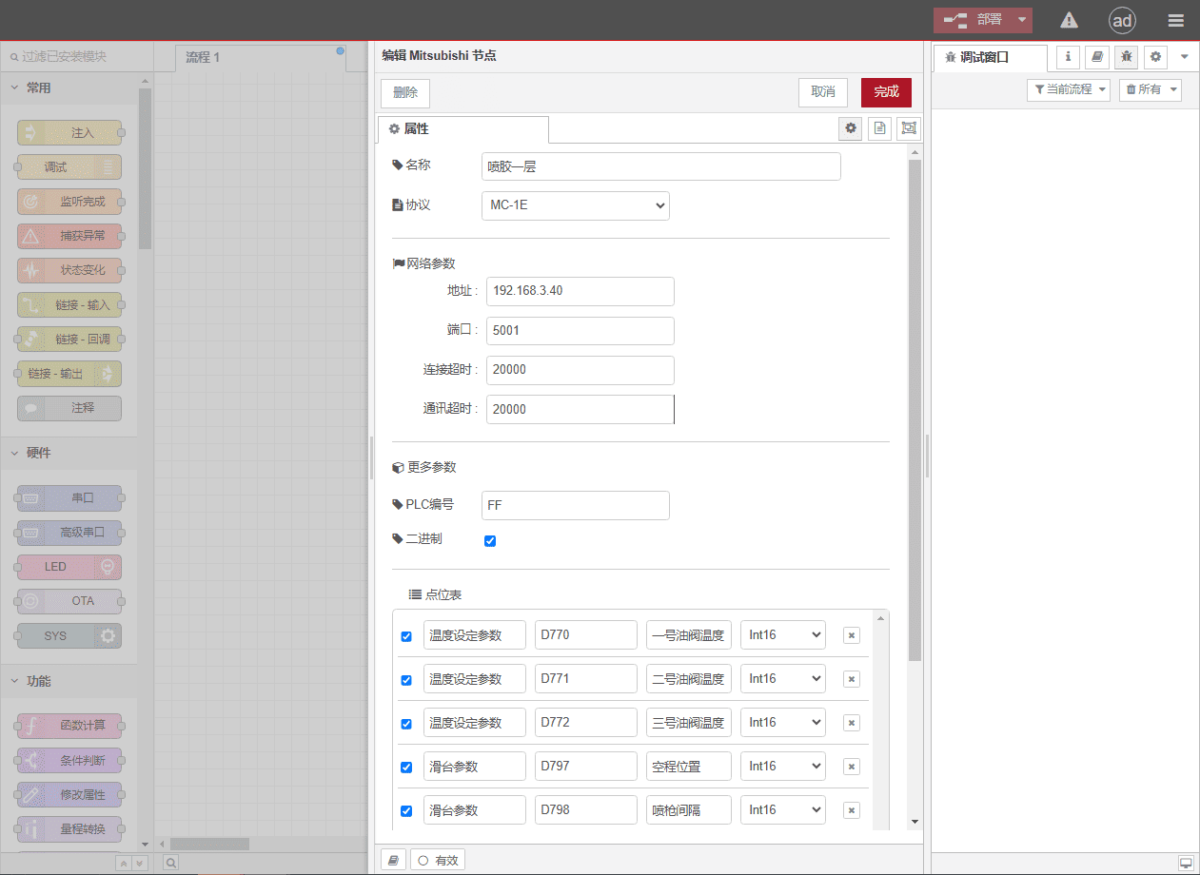

Trascinare un nodo Mitsubishi dal pannello di sinistra e fare doppio clic per aprire la pagina delle impostazioni. Compilare la configurazione in base ai parametri del PLC come segue:
Protocollo: Select MC-1E
Indirizzo: Enter the PLC address, in this example 192.168.3.40
Porto: Enter the PLC connection port, in this example 5001
Timeout della connessione: 2000
Timeout di comunicazione: 2000
3.2 Impostazioni dei punti dati

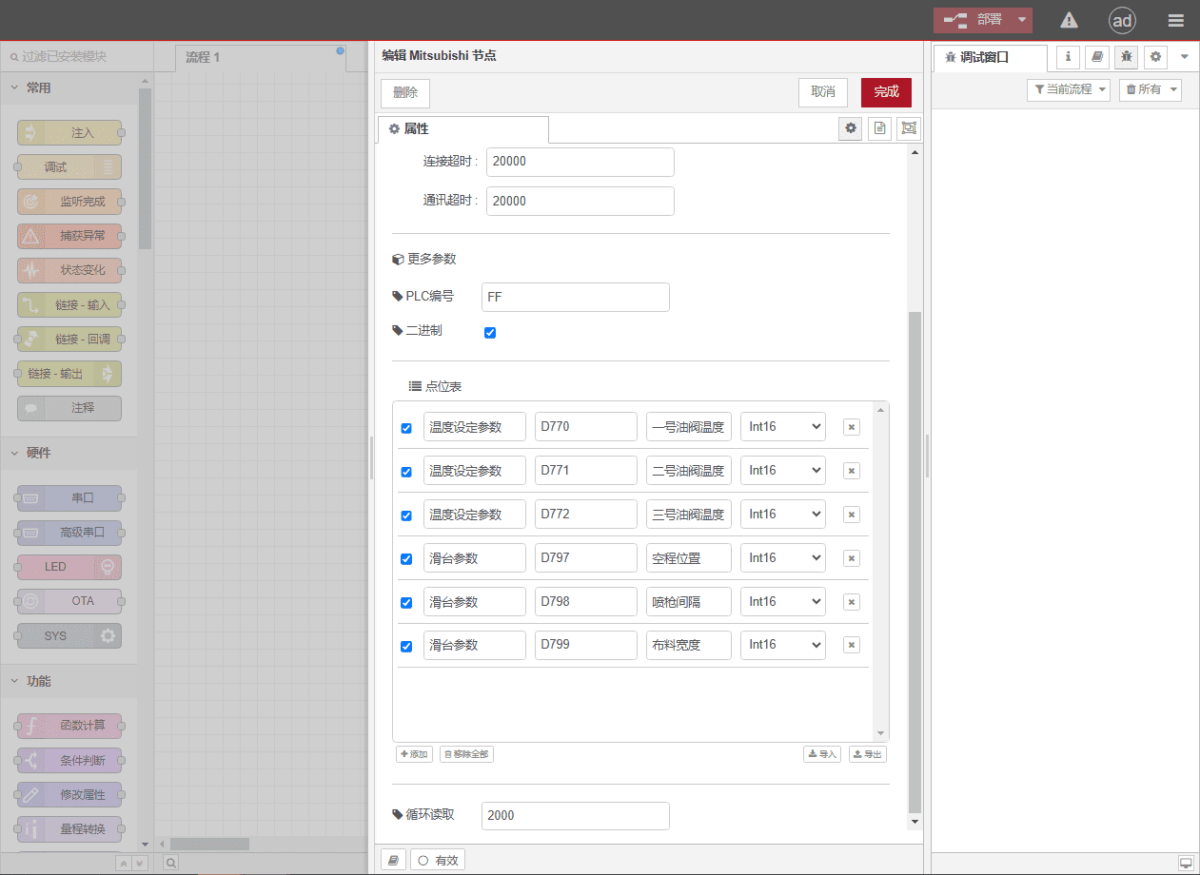

Inserire i punti dati da leggere nell'elenco dei parametri del nodo Mitsubishi. Una volta inseriti i punti dati, il gateway leggerà automaticamente i dati del PLC alla frequenza impostata.
The data points are generally provided by the PLC engineer. After receiving the point table, fill in the data points according to the gateway’s required format. For specific correspondences, refer to:（È possibile utilizzare Google Chrome per la traduzione.)
https://iotrouter.yuque.com/zn3vdn/eg8000/gtyg0mdl9dipbu7u
In this example, data at D-type addresses is read. In the parameter list, fill in the Indirizzo / Nome / Tipo di dati / Lunghezza dei dati in sequenza. La lettura viene eseguita in un ciclo di 2 secondi, come illustrato nella figura.
3.3 Test

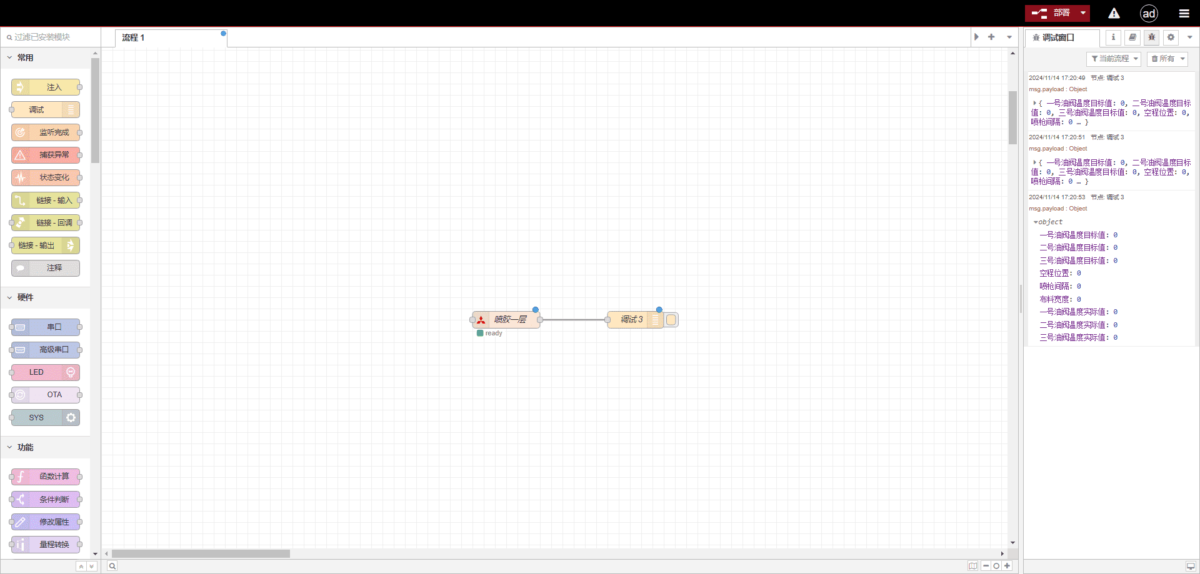

Cliccare Distribuire, and observe that a data entry is printed every 2 seconds. Check that the read data matches the actual values. Communication is successful!
