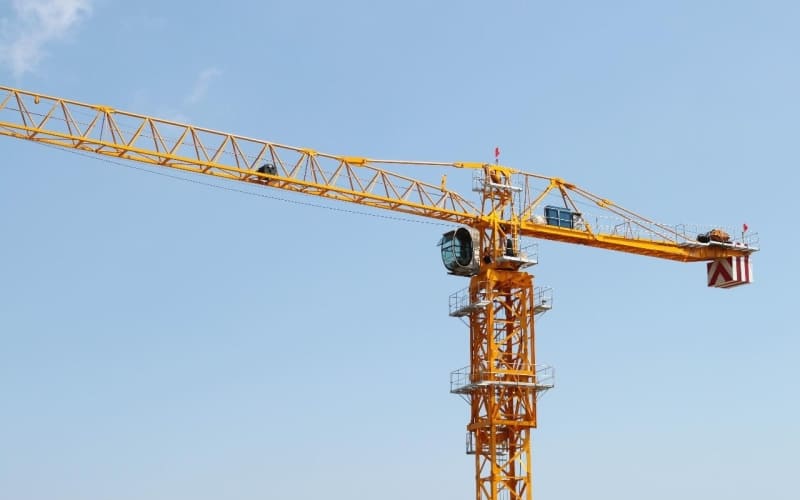

Gestione remota delle gru a torre
Contesto
Il settore delle costruzioni è un'area ad alto rischio per gli incidenti di sicurezza. Le gru a torre sono ampiamente utilizzate in edilizia grazie alle loro elevate capacità di trasporto verticale ad alta efficienza.
Tuttavia, un'operazione impropria delle gru a torre può portare a numerose situazioni ad alto rischio. I metodi di gestione tradizionali si basano sull'autodisciplina dell'operatore e sulla supervisione visiva da parte degli addetti alla sicurezza, creando numerosi punti ciechi.
Le aziende di costruzione hanno urgentemente bisogno di un mezzo tecnologico per monitorare in tempo reale lo stato operativo delle gru a torre, avvisare efficacemente delle operazioni pericolose e ridurre i rischi di incidenti.
Requisiti del cliente
- Raccolta dati
È necessaria l'acquisizione in tempo reale dei vari dati dei sensori dalla gru a torre, inclusi i dati di uscita dei sensori di sollevamento della torre, sensori di larghezza, sensori di altezza, sensori di angolo, ecc.
- Allerta precoce
Dotato di capacità di allerta automatica in tempo reale, il sistema attiva allarmi visivi e acustici quando si avvicina o si supera il limite nominale, sollecitando un'azione correttiva immediata.
- Operazioni / Gestione
Tutti i registri operativi e le informazioni sugli allarmi vengono registrati, creando una "scatola nera" inalterabile per il tracciamento degli incidenti e garantendo una completa tracciabilità per la sicurezza e la manutenzione.
- Analisi visiva
La piattaforma offre una vista di monitoraggio dell'intera flotta di gru a torre, visualizzando gli stati e le posizioni in tempo reale, insieme all'accesso ai dati storici, alle statistiche sugli allarmi e all'analisi del comportamento degli operatori per migliorare il processo decisionale.
Soluzione tecnica
Il sistema è composto da tre parti: dispositivi di monitoraggio per gru a torre, un modulo di trasmissione wireless e un centro di monitoraggio e gestione.
IOTRouter fornisce il modulo di acquisizione dati remoto I/O ET3410 come terminale intelligente per la soluzione di gestione remota delle gru a torre, collegandosi a vari sensori e caricando i dati sulla piattaforma di gestione remota wireless tramite una rete 4G.
Le caratteristiche principali dell'ET3410 includono
1. Capacità di acquisizione multi-canale: 4*DI, 4*DO, 1*RS485
2. Espansione senza soluzione di continuità: Il suo design unico a cascata da testa a coda consente un'espansione facile e continua delle interfacce I/O.
3. Integrazione facile: Supporta i protocolli Modbus RTU/TCP e JSON, eliminando configurazioni complesse. Adatta automaticamente gli indirizzi dei registri per una funzionalità plug-and-play, semplificando il processo di integrazione del dispositivo.
4. Trasmissione stabile: Può supportare combinazioni flessibili di interfacce digitali e analogiche, raggiungendo facilmente configurazioni da 12, 16 o 20 canali, garantendo al contempo una trasmissione di rete fluida.
Funzioni principali del sistema
1. Acquisizione dei dati: L'unità centrale acquisisce in tempo reale i segnali dei sensori, quali ampiezza, altezza, angolo, peso e velocità del vento.
2. Trattamento dei dati: Calcola in tempo reale il valore della coppia nelle attuali condizioni operative e lo confronta con le curve caratteristiche di sollevamento preimpostate, attivando la logica di allarme e di controllo locale.
3. Trasmissione dei dati: I dati chiave elaborati, le informazioni sugli allarmi e i registri operativi vengono caricati in tempo reale sulla piattaforma cloud tramite una rete 4G.
4. Analisi dei dati: La piattaforma archivia e visualizza vari tipi di dati, fornendo diverse viste e report a seconda dei ruoli.
5. Allarmi a più livelli: 1. Avviso preventivo (raggiungimento del 90% del valore nominale); 2. Allarme (raggiungimento del 100% del valore nominale, allarme acustico e visivo)
6. Funzione di funzionamento e manutenzione da remoto: Gli amministratori possono visualizzare da remoto lo stato delle attrezzature e, in circostanze particolari (come condizioni meteorologiche avverse), impartire da remoto comandi per controllare le guide e le benne di presa.
Vantaggi e valore
- Maggiore sicurezza del cantiere
- Documentazione digitale relativa alla conformità
