Gestión remota de grúas torre
Fondo
El sector de la construcción es un ámbito de alto riesgo en lo que respecta a los accidentes laborales. Las grúas torre se utilizan ampliamente en la construcción debido a su gran eficiencia en el transporte vertical.
Sin embargo, el manejo inadecuado de las grúas torre puede dar lugar a numerosas situaciones de alto riesgo. Los métodos de gestión tradicionales se basan en la autodisciplina del conductor y en la supervisión visual por parte de los responsables de seguridad, lo que da lugar a muchos puntos ciegos.
Las empresas constructoras necesitan urgentemente un medio tecnológico que les permita supervisar a distancia y en tiempo real el estado de funcionamiento de las grúas torre, alertar de forma eficaz sobre operaciones peligrosas y reducir el riesgo de accidentes.
Requisitos del cliente
- Recogida de datos
Es necesario recopilar en tiempo real diversos datos de los sensores de la grúa torre, incluidos los datos de salida de los sensores de elevación de la torre, los sensores de anchura, los sensores de altura, los sensores de ángulo, etc.
- Alerta temprana
Equipado con funciones de aviso automático en tiempo real, el sistema activa alarmas tanto acústicas como visuales cuando se acercan o se superan los límites establecidos, lo que obliga a tomar medidas correctivas inmediatas.
- Operaciones/gestión
Se registran todos los registros operativos y la información sobre alarmas, lo que crea una "caja negra" inalterable que permite realizar un seguimiento de los incidentes y garantiza una trazabilidad completa en materia de seguridad y mantenimiento.
- Análisis visual
La plataforma ofrece una vista de supervisión de toda la flota de grúas torre, en la que se muestran el estado y la ubicación en tiempo real, además de permitir el acceso a datos históricos, estadísticas de alarmas y análisis del comportamiento de los operarios para mejorar la toma de decisiones.
Solución técnica

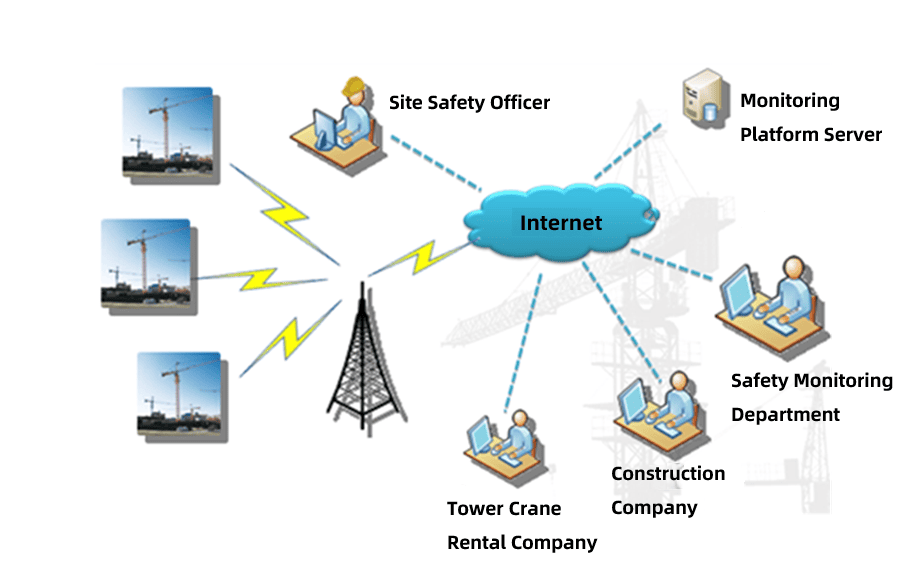

El sistema consta de tres partes: dispositivos de monitorización de grúas torre, un módulo de transmisión inalámbrica y un centro de monitorización y gestión.
IOTRouter ofrece el módulo de adquisición de datos y control de E/S remotas ET3410 como terminal inteligente para la solución de gestión remota de grúas torre, que se conecta a diversos sensores y envía los datos a la plataforma de gestión remota inalámbrica a través de una red 4G.
Las características principales del ET3410 incluyen:
1. Capacidad de adquisición multicanal: 4*DI, 4*DO, 1*RS485
2. Ampliación sin interrupciones: Su exclusivo diseño en cascada «de principio a fin» permite una ampliación sencilla y sin interrupciones de las interfaces de E/S.
3. Fácil integración: Es compatible con los protocolos Modbus RTU/TCP y JSON, lo que elimina la necesidad de configuraciones complejas. Adapta automáticamente las direcciones de los registros para ofrecer funcionalidad «plug-and-play», lo que simplifica el proceso de integración del dispositivo.
4. Transmisión estable: Permite combinaciones flexibles de interfaces digitales y analógicas, alcanzando fácilmente configuraciones de 12, 16 o 20 canales, al tiempo que garantiza una transmisión fluida por la red.
Funciones principales del sistema
1. Adquisición de datos: La unidad central recoge señales de los sensores en tiempo real, como la amplitud, la altura, el ángulo, el peso y la velocidad del viento.
2. Procesamiento de datos: Calcula en tiempo real el valor del par en las condiciones de funcionamiento actuales y lo compara con las curvas características de elevación preestablecidas, ejecutando la lógica de alarma y control local.
3. Transmisión de datos: Los datos clave procesados, la información sobre alarmas y los registros de funcionamiento se cargan en la plataforma en la nube en tiempo real a través de una red 4G.
4. Análisis de datos: La plataforma almacena y visualiza diversos tipos de datos, y ofrece diferentes vistas e informes adaptados a cada función.
5. Alarmas de varios niveles: 1. Aviso temprano (al alcanzar el 90% del valor nominal); 2. Alarma (al alcanzar el 100% del valor nominal; alarma sonora y visual)
6. Función de operación y mantenimiento a distancia: Los administradores pueden consultar de forma remota el estado de los equipos y, en circunstancias especiales (como condiciones meteorológicas adversas), enviar órdenes de forma remota para controlar los rieles guía y las cucharas de agarre.
Ventajas y valor
- Mayor seguridad en la obra
- Registros digitales de cumplimiento normativo
