EG8200 Industrial Edge Gateway para adquisición de datos y conversión de protocolos

Descripción

El EG8200 es un gateway de borde industrial diseñado para la recopilación de datos multiprotocolo y la conversión inteligente de protocolos en el borde industrial.

A diferencia de las pasarelas tradicionales, que se limitan a protocolos fijos, admite un procesamiento de datos y una lógica personalizables, lo que permite una integración perfecta con los PLC y los CNC más habituales, así como con protocolos privados o especializados. También es compatible con el protocolo IEC 104, lo que permite la integración directa con sistemas de energía y SCADA.

Gracias a su conectividad de triple red (4G, Ethernet y Wi-Fi 6) y a su amplia gama de interfaces industriales, el EG8200 ofrece un puente estable y adaptable entre los dispositivos de campo y las plataformas de IoT.

Características principales

Calidad industrial

Funcionamiento a -40~85°C, entrada de tensión amplia de 9-36 V, protección contra sobretensiones y ESD

Código bajo

Configuración visual basada en flujos con Node-RED integrado

Multiprotocolo

Compatible con Modbus, MQTT, IEC 104 y los principales protocolos industriales

Compatibilidad con PLC y CNC

Se conecta con sistemas de Siemens, Mitsubishi, Omron, Fanuc y otras marcas líderes del mercado

Proceso de datos flexible

Mapeo de datos personalizado y procesamiento lógico en la periferia

Red fiable

4G / Ethernet / Wi-Fi 6 con cambio automático de conexión

Acceso remoto seguro

Mantenimiento remoto basado en VPN y gestión de dispositivos

Posicionamiento GNSS

GPS y BeiDou integrados para el seguimiento de la ubicación del dispositivo

* Ofrecemos soporte para OEM/ODM; ponte en contacto con el servicio de atención al cliente para obtener más información.

Concentrador inteligente de borde

Centrarse en la recopilación de datos y la conversión de protocolos con un rendimiento rápido, flexible y preciso para satisfacer las diversas exigencias del IoT.

Productos de la serie EG

Las puertas de enlace de toda la serie EG mantienen una experiencia de usuario coherente. Las variaciones de modelo están relacionadas principalmente con el hardware, y las diferencias funcionales se limitan por lo general a determinadas opciones de nodo.

Acceso rápido a los productos de la serie EG →

Funciones principales

Protocolos PLC masivos

– Adquisición en milisegundos –

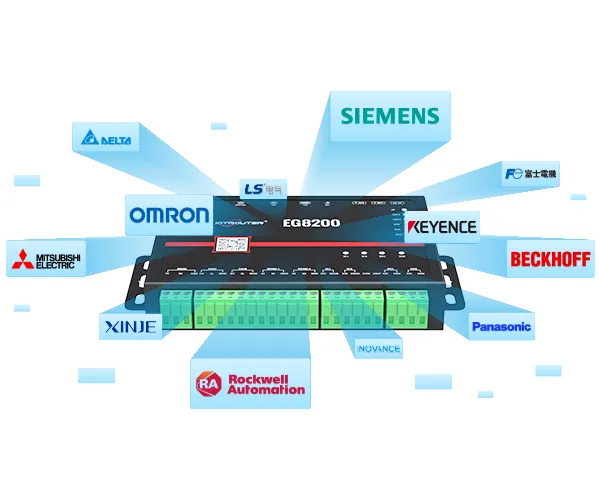

La pasarela industrial EG8200 permite una integración perfecta con las principales marcas de PLC, como Siemens, Mitsubishi, Omron, LS, Allen-Bradley, Beckhoff, Inovance, Keyence, Panasonic, Delta, XinJE, MegMeet, Yaskawa, Fatek, Vigor, Fuji, etc.
Para obtener una lista detallada de los modelos de PLC y protocolos compatibles, consulte la documentación del protocolo.

Empower CNC Plug & Connect

La pasarela de computación periférica EG8200 se integra a la perfección con todas las principales marcas de CNC, entre las que se incluyen Siemens, Mitsubishi, Mazak, Heidenhain, Haas, KND, LNC, FANUC, Brother, GSK, Citizen, Syntec y muchas más. Para obtener la lista completa de los modelos de protocolos compatibles, ponte en contacto con nuestro servicio de atención al cliente.

Integración flexible con IEC104

El EG8200 es compatible tanto con el modo servidor (esclavo) como con el modo cliente (maestro) de IEC104. Puede convertir datos procedentes de PLC, CNC, contadores, Modbus y otros dispositivos de campo al formato IEC104 para su integración en sistemas SCADA, o bien recopilar datos de dispositivos IEC104 y reenviarlos a través de MQTT, TCP, HTTP, Modbus y otros protocolos.

Múltiples protocolos industriales

- Integración flexible de protocolos -

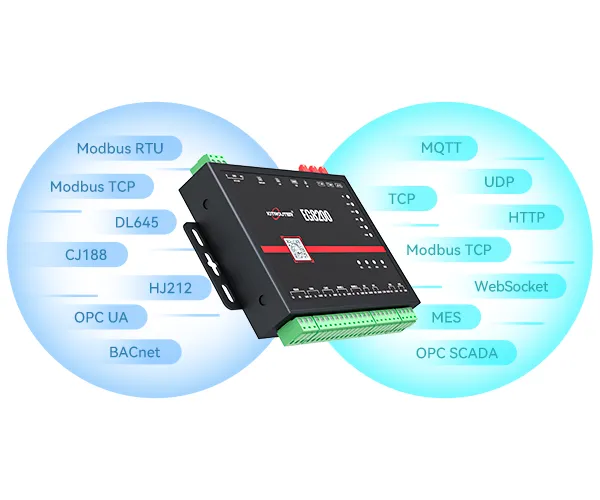

La pasarela industrial de borde EG8200 actúa como un puente flexible entre diferentes sistemas industriales. Es compatible con protocolos industriales y de IoT habituales, como Modbus, MQTT, OPC UA/DA y HJ212, lo que permite una fácil integración con plataformas de terceros.
Para protocolos no estándar o propietarios, EG8200 permite el análisis sintáctico personalizado de datos y la configuración lógica a través de JavaScript (JS), lo que proporciona una gestión de protocolos adaptable para aplicaciones de campo complejas.

Gestión remota

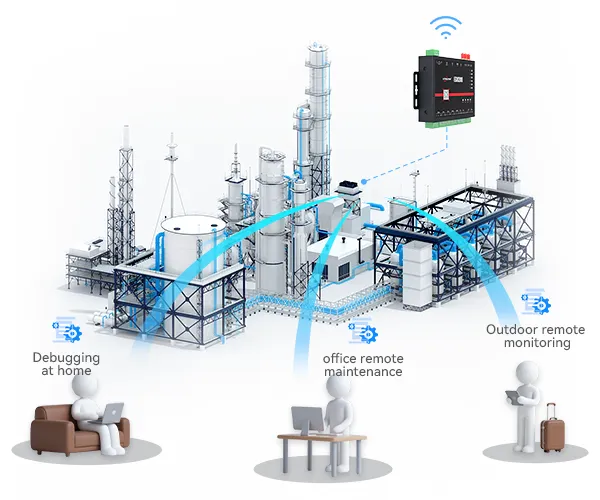

El software de gestión remota EG8200 permite la configuración y depuración remotas de los equipos in situ. Admite diagnósticos remotos y actualizaciones remotas de firmware, lo que ayuda a reducir el esfuerzo de mantenimiento y los costes de servicio in situ.

LAN virtual remota/Puerto serie

- Carga y descarga remota de PLC -

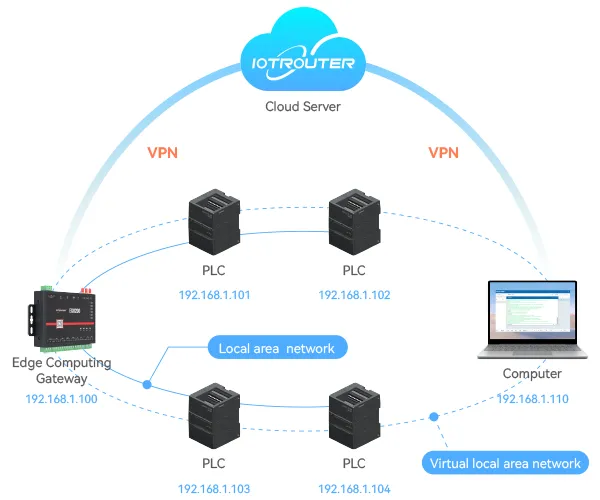

Con Ethernet virtual y puertos serie virtuales, los ingenieros pueden acceder de forma remota a los PLC y dispositivos de campo in situ para la programación de PLC y HMI, el mantenimiento básico de servidores y la depuración de dispositivos serie, como si estuvieran en la misma red local.
Esto mejora la eficiencia del mantenimiento y reduce los costes de los servicios in situ.

Programación Drag & Drop

- Programación visual de bajo código -

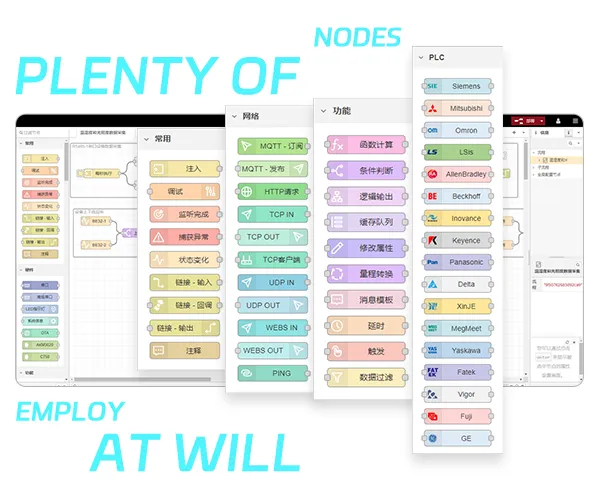

Basado en la programación visual Node-RED y los nodos industriales incorporados, el EG8200 admite una rápida integración con sensores y plataformas de terceros a través de protocolos estándar como MQTT y JSON.
Este enfoque de bajo código simplifica el desarrollo lógico y reduce el tiempo de implantación, lo que facilita la creación de soluciones personalizadas de adquisición de datos e integración de protocolos para diferentes escenarios industriales.

Casos prácticos de la pasarela industrial Edge

1. Pasarela de datos de fábrica

Como pasarela central de datos en la planta de producción, el EG8200 conecta PLC, máquinas CNC, contadores y dispositivos industriales de diferentes marcas a través de interfaces y protocolos industriales integrados.
Con el procesamiento local de datos y la conversión de protocolos, entrega datos estandarizados a MES, SCADA o plataformas en la nube.

Con interfaces como RS485, CAN, DI/DO y USB, La pasarela puede integrar varios subsistemas industriales en un único nodo de borde.

Aplicaciones típicas: líneas de producción de automóviles, máquinas de moldeo por inyección, equipos de fabricación en general y sistemas de control de energía.

Pasarela de borde IIoT EG8200 para fábricas inteligentes →

2. Supervisión y mantenimiento a distancia

El EG8200 permite la supervisión y el mantenimiento remotos y seguros de sistemas industriales distribuidos como BMS, estaciones de bombeo, subestaciones y emplazamientos de infraestructuras.

Gracias a la conectividad remota y a las actualizaciones remotas, los ingenieros pueden configurar y depurar los PLC, así como realizar diagnósticos, sin necesidad de desplazarse in situ.

En el caso de los activos móviles o remotos, el sistema de posicionamiento GNSS integrado permite el seguimiento de la ubicación y la visibilidad de los activos.

Puerta de enlace EG8200 para O&M→ remoto

3. Integración de IoT industrial y conectividad Edge

El EG8200 sirve de puente entre los equipos industriales heredados y las modernas plataformas IoT mediante la conversión de protocolos como Modbus RTU en protocolos IoT como MQTT.

Combinado con Conectividad celular Cat.4 (hasta 150 Mbps) y múltiples interfaces industriales, es adecuado para sistemas que requieren un mayor caudal de datos o la integración de múltiples dispositivos de campo.

Los escenarios típicos incluyen infraestructuras inteligentes, automatización industrial y redes de equipos conectados.

La ventaja fundamental

El EG8200 está diseñado para proyectos industriales que requieren una adquisición de datos fiable, conectividad de gran ancho de banda e integración multiinterfaz, por lo que resulta adecuado para la automatización de fábricas, la supervisión de infraestructuras y los equipos industriales móviles.

PREGUNTAS FRECUENTES

Q1. ¿Qué protocolos admite la puerta de enlace perimetral EG8200?

A1:Diseñada para ofrecer una amplia compatibilidad industrial, la pasarela de borde EG8200 funciona con una gran variedad de protocolos, incluidos:

• • Modbus estándar

  • Protocolos de PLC: SIEMENS, MELSEC, OMRON, LSis y Allen-Bradley (que abarcan casi el 99% de los PLC más habituales)

  • Protocolos CNC: Siemens, Mitsubishi, Mazak, Heidenhain, Haas, KND, LNC, FANUC, Brother, GSK, Citizen, Syntec y otros

  • Protocolos específicos del sector, como IEC 104, CJ 188, DLT 645, HJ 212, OPC UA*, BACnet*

  • Protocolos de red, incluidos MQTT, HTTP, TCP, UDP, WebSocket, Alibaba Cloud IoT Platform, OneNET, etc.

Para protocolos personalizados o no estándar, los usuarios pueden escribir scripts JavaScript para analizar y procesar los datos.

Q2. ¿Es compatible el EG8200 con el desarrollo personalizado? ¿Cómo puede utilizarse Node-RED en el EG8200 para la adquisición de datos de PLC?

A2: Equipada con Node-RED, la pasarela Modbus EG8200 permite a los usuarios configurar visualmente la lógica mediante herramientas de arrastrar y soltar. Las operaciones más complejas pueden gestionarse mediante nodos de función JavaScript, lo que permite recopilar y procesar datos e integrarlos en la nube sin necesidad de codificación manual.

Q3. ¿Cuál es la diferencia entre los PC industriales de código abierto EC ARM y los gateways IoT edge de la serie EG?

A3:

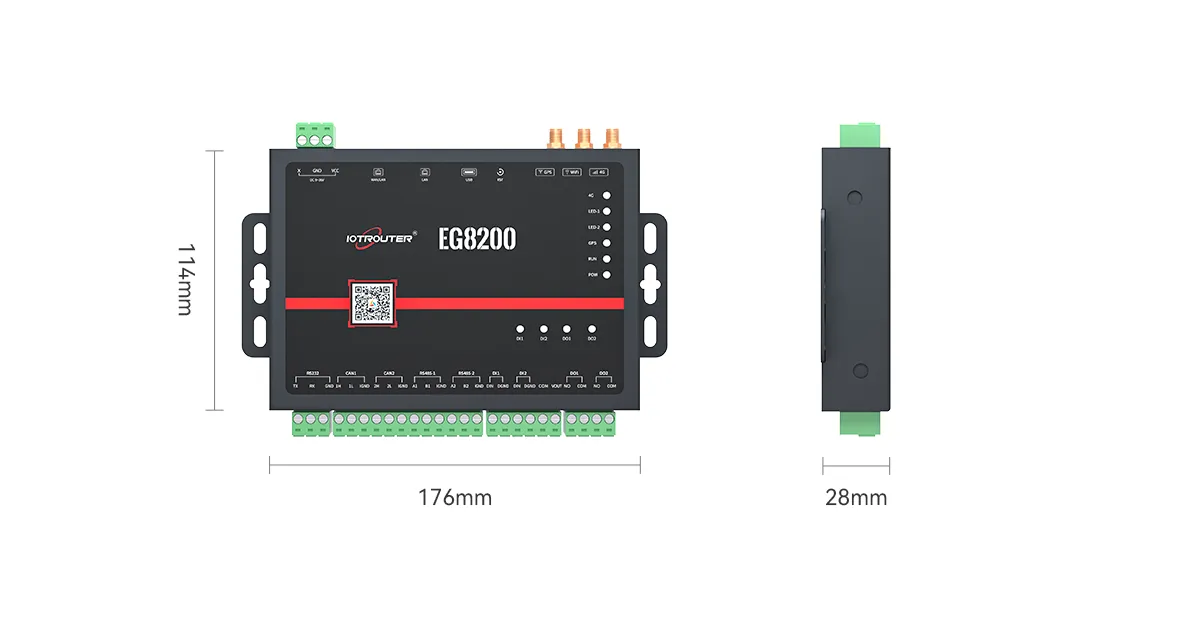

Dimensiones e interfaces

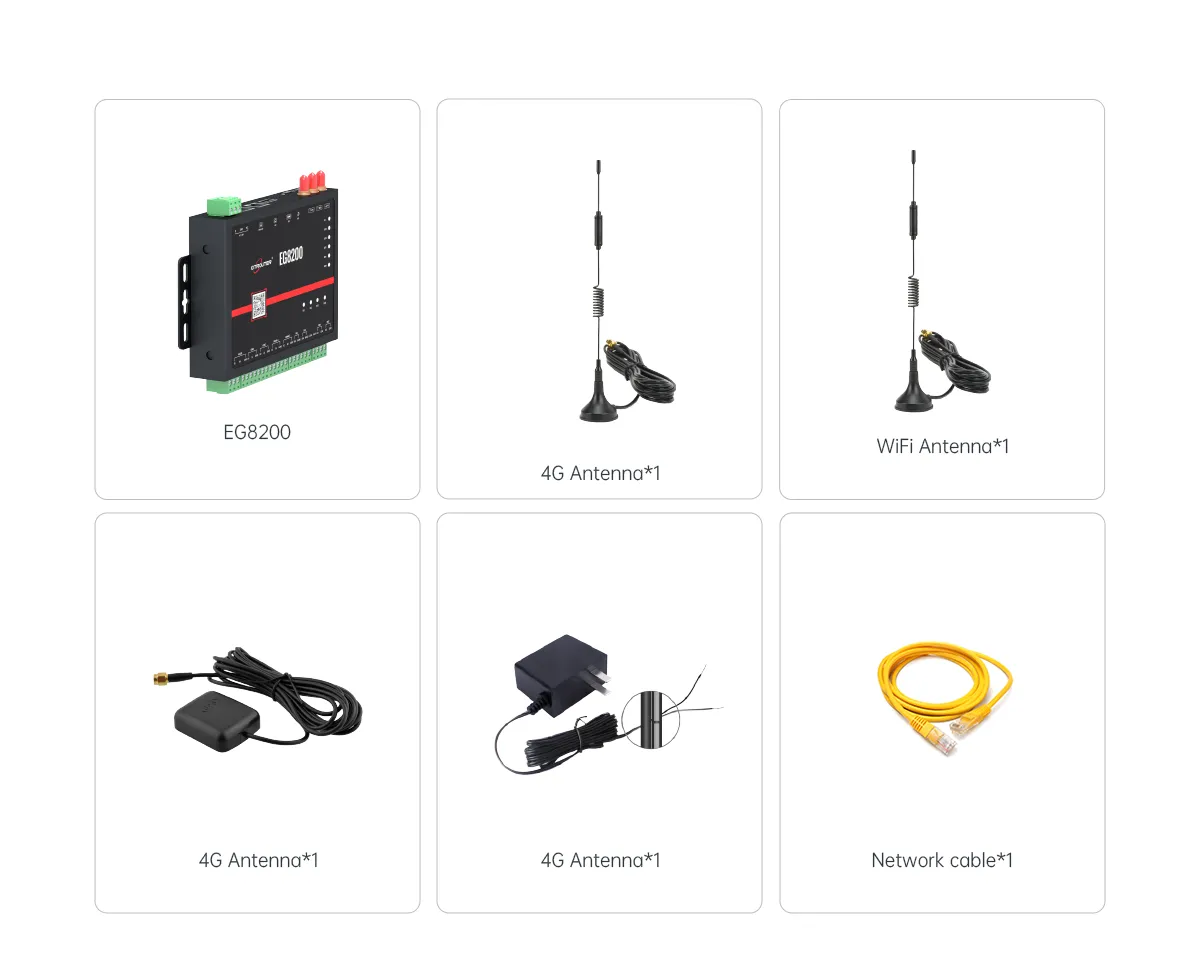

Lista de embalaje
