Qu'est-ce que la protection contre les défaillances des disjoncteurs ?
Lorsque l'action de protection principale de l'équipement électrique défectueux émet une commande de déclenchement mais que le disjoncteur refuse de fonctionner, les informations relatives à l'action de protection de l'équipement défectueux et le courant ou d'autres informations du disjoncteur qui refuse de fonctionner sont utilisés pour déterminer la défaillance du disjoncteur.
Quelles sont les conséquences d'une panne de disjoncteur ?
Une fois que la protection contre les défaillances est activée, d'autres disjoncteurs connexes dans la même centrale peuvent être coupés dans un court laps de temps afin de limiter au maximum l'étendue de la coupure de courant, ce qui garantit le fonctionnement stable de l'ensemble du réseau électrique et permet d'éviter de graves brûlures et dommages aux composants défectueux tels que les générateurs et les transformateurs. Accident d'effondrement du réseau.
Dans les réseaux électriques modernes à haute et très haute tension, la protection contre les défaillances des disjoncteurs est largement utilisée comme méthode de protection de secours.
Composants de protection contre les défaillances des disjoncteurs

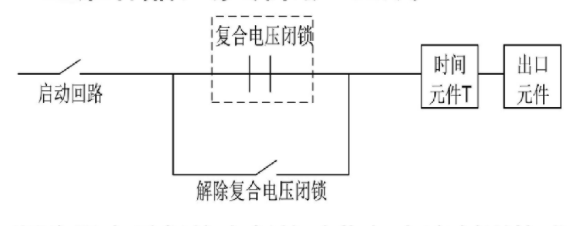

La protection contre les défaillances du disjoncteur consiste en une boucle de démarrage composée d'une action de protection et d'une discrimination de courant, d'un composant composite de blocage de tension et de déverrouillage (le système 500kV n'a pas de blocage de tension composite), d'un composant de temps et d'un circuit de sortie de déclenchement.

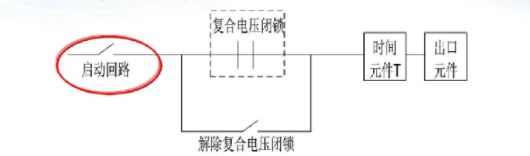

1. Démarrer la boucle
La protection contre les défaillances des disjoncteurs doit remplir les deux conditions suivantes avant de commencer à tomber en panne.
(1) Le relais de sortie qui peut réinitialiser instantanément la protection d'une ligne ou d'un équipement défectueux ne revient pas après l'action.
(2) L'élément permettant de juger que le disjoncteur n'est pas déconnecté peut être un élément de courant de phase qui peut être rapidement réinitialisé, et la présence ou l'absence de courant de défaut (surintensité, courant homopolaire, courant homopolaire négatif) passant par le disjoncteur peut être utilisée pour juger.

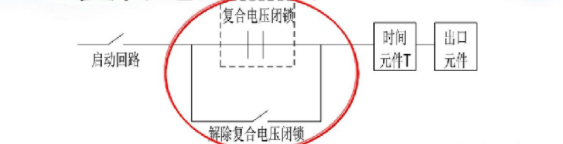

2. Blocage de la tension composite
Les composants de blocage de tension de la protection contre les défaillances sont généralement composés de relais de basse tension de bus, de tension de séquence négative et de tension de séquence nulle.
Lorsque la protection contre les défaillances et la protection différentielle de bus partagent le circuit de déclenchement de la prise, elles partagent également le composant de blocage de tension. La protection contre les défaillances du poste avec une connexion 3/2 n'a généralement pas de blocage de tension.

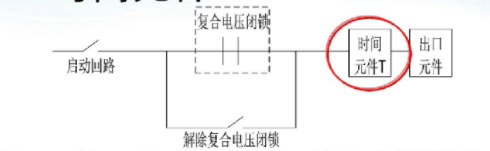

3. Composante temporelle
4.Circuit d'exportation
L'élément temporel est le maillon intermédiaire de la protection contre les défaillances des disjoncteurs. Câblage à double jeu de barres : En général, chaque jeu de barres est équipé d'un élément de temporisation à deux niveaux de retard. Le délai le plus court est utilisé pour sauter le disjoncteur de contact du bus, et le délai le plus long est utilisé pour sauter d'autres disjoncteurs connexes. Câblage 3/2 : chaque disjoncteur de la sous-station.
Méthode de câblage à double jeu de barres : d'abord actionner et déconnecter le disjoncteur de couplage ou le disjoncteur sectionnel, puis actionner et déconnecter et rejeter le disjoncteur. Les disjoncteurs de toutes les branches d'alimentation sont connectés au même jeu de barres. Méthode de câblage 3/2 : milieu Lorsque l'interrupteur de couplage refuse de fonctionner, la protection contre les défaillances de l'interrupteur de couplage doit déclencher les deux interrupteurs latéraux qui lui sont connectés et, en même temps, déclencher le saut lointain du côté opposé par le saut lointain ; lorsque l'interrupteur latéral refuse d'agir, la protection contre les défaillances de l'interrupteur latéral doit déclencher l'interrupteur de couplage et les interrupteurs latéraux des autres branches connectées et, en même temps, déclencher le saut lointain du côté opposé par le saut lointain.
5. Autres précautions pour la protection contre les défaillances
La protection contre la non-électricité peut-elle activer la protection contre les défaillances des disjoncteurs ?
La protection non électrique ne peut pas activer la protection contre les défaillances du disjoncteur, car l'action du contact de la protection non électrique et le temps de retour sont lents, et la fiabilité du démarrage de la protection contre les défaillances est faible ; lorsque la protection non électrique est activée, il arrive que le courant n'augmente pas rapidement, et le démarrage de la défaillance ne peut pas être réalisé. Lorsque le courant est activé, il arrive que le courant n'augmente pas rapidement et que le démarrage de la protection ne soit pas possible.
