Description

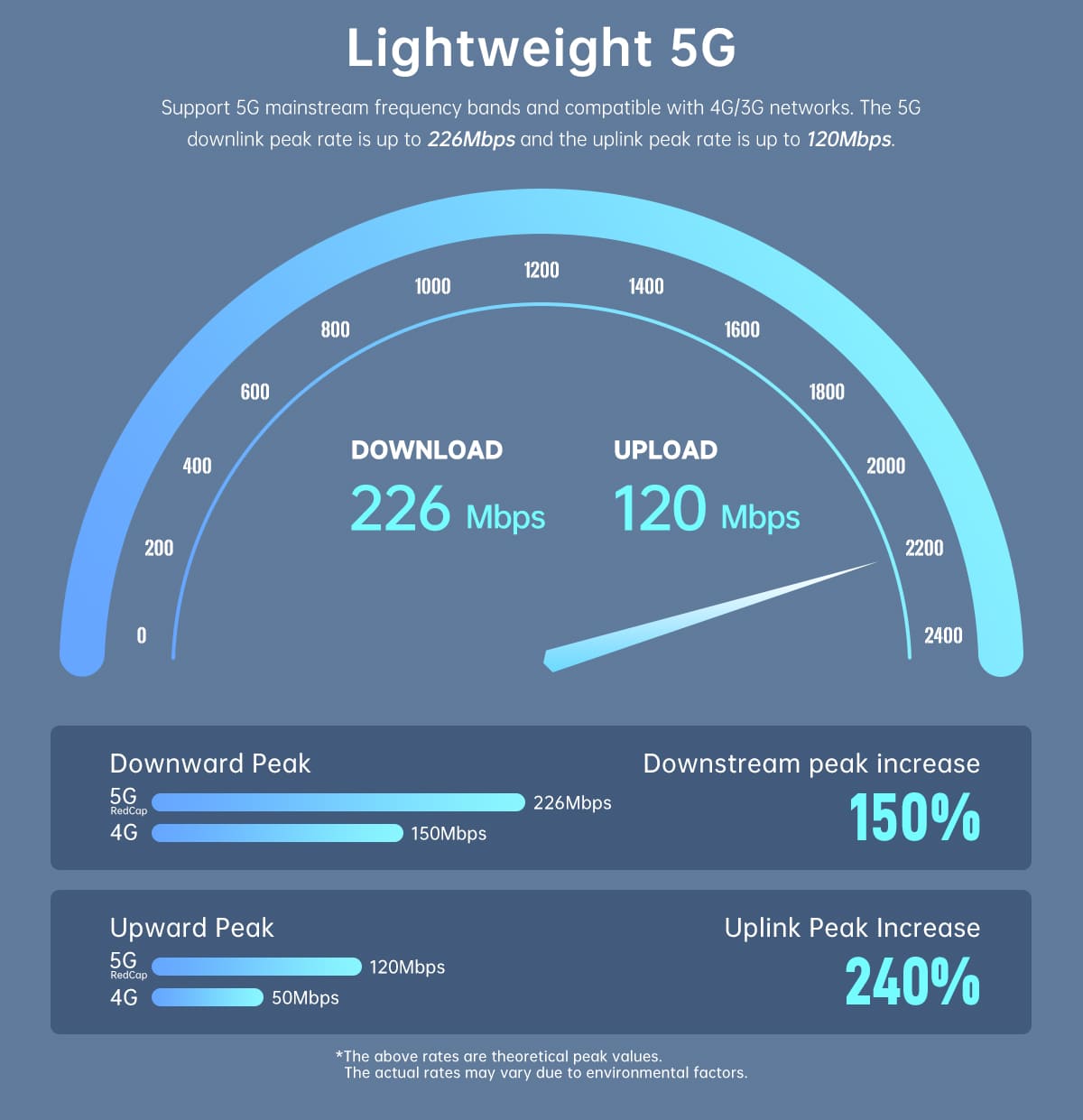

L'ER5200 est un routeur cellulaire industriel 5G RedCap léger qui intègre les fonctions de routeur et de DTU dans un seul appareil. Équipé d'une solution de chipset Huawei, il prend en charge les réseaux 5G SA, l'APN, le VPDN et l'accès à des réseaux privés via une carte SIM. Offrant des débits de pointe théoriques de 226 Mbps en liaison descendante et de 120 Mbps en liaison montante, il assure une connectivité sans fil efficace pour les applications industrielles.
Conçu pour les applications industrielles distribuées, l'ER5200 offre une solution de communication sans fil flexible pour le déploiement d'équipements à distance. Les mécanismes de paquets de « heartbeat » et d'enregistrement contribuent à maintenir des connexions stables et permettent l'identification des appareils, tandis que les fonctions de gestion à distance et de diagnostic réseau simplifient l'exploitation et la maintenance.
Produits de la série ER
La gamme ER est conçue pour répondre aux exigences strictes en matière de communication efficace, stable et sécurisée à l'ère de l'Industrie 4.0 et de l'Internet des objets (IoT). Cette gamme propose des solutions complètes de routeurs industriels pour la 5G et de commutateurs réseau industriels hautes performances, dans le but de fournir aux utilisateurs professionnels des plateformes de communication réseau industrielles fluides et à haut débit.
| Catégorie | Paramètres | ER5000 | ER5200 | ER4200 | ER1000 |
|---|---|---|---|---|---|
| Positionnement des produits | Mot-clé | 5G standard + Wi-Fi 6 | 5G RedCap | 4G CAT4 | Commutateur Ethernet industriel |
| Module de communication | Fabricant de chipsets | Gaotong (Qualcomm) | Huawei | ASR | × |
| Bandes 5G NR | n1/n28/n41/n77/n78/n79 | n1/n3/n5/n8/n28/n41/n78/n79 | × | × | |
| Bandes 4G LTE | B1/B2/B3/B5/B7/B8/B20/B28/B34/B38/B39/B40/B41 | B1/B3/B5/B8/B34/B38/B39/B40/B41 | B1/B3/B5/B8/B34/B38/B39/B40/B41 | × | |
| Débit théorique | Débit de téléchargement : 2,2 Gbps UL : 1 Gbit/s | Débit de téléchargement : 226 Mbps UL : 120 Mbps | Débit de téléchargement : 150 Mbps UL : 130 Mbps | × | |
| Wi-Fi | Norme sans fil | IEEE 802.11 a/b/g/n/ac/ax | IEEE 802.11 a/b/g/n/ac/ax | IEEE 802.11 b/g/n/ax | × |
| Norme Wi-Fi | Wi-Fi 6 | Wi-Fi 6 | Wi-Fi 6 | × | |
| Fréquence | 5 GHz / 2,4 GHz | 5 GHz / 2,4 GHz | 2,4 GHz | × | |
| Taux théorique | 3000 Mbps | 600 Mbps | 100 Mbps | × | |
| Mode de fonctionnement | AP | AP | AP | × | |
| Interface matérielle | Ports Ethernet | 1 port WAN + 5 ports LAN (Gigabit) | 4 ports LAN (Fast Ethernet) | 1 port LAN (Fast Ethernet) | 5 ports LAN (Gigabit) |
| Carte SIM | 1 | 1 | 1 | × | |
| Antenne de téléphonie mobile | 4 | 2 | 2 | × | |
| Antenne Wi-Fi | 6 | 1 | 1 | × | |
| RS485 | 1 | 1 | × | × | |
| DO | 1 | × | × | × | |
| DI | 1 | × | × | × | |
| Caractéristiques physiques | Température de fonctionnement | -40 à 85 °C | -40 à 85 °C | -40 à 85 °C | -40 à 85 °C |
| Humidité de fonctionnement | 5%~95% (sans condensation) | 5%~95% (sans condensation) | 5%~95% (sans condensation) | 5%~95% (sans condensation) | |
| Alimentation électrique | DC 9~36V | DC 9~36V | DC 9~36V | DC 9~36V | |
| Consommation électrique moyenne | 500mA/12V | 50 mA/12 V | 100mA/12V | 135 mA / 12 V | |
| Dimensions | 200 × 122 × 47 mm | 124 × 95 × 24 mm | 83 × 50 × 28 mm | 95 × 86 × 27 mm | |

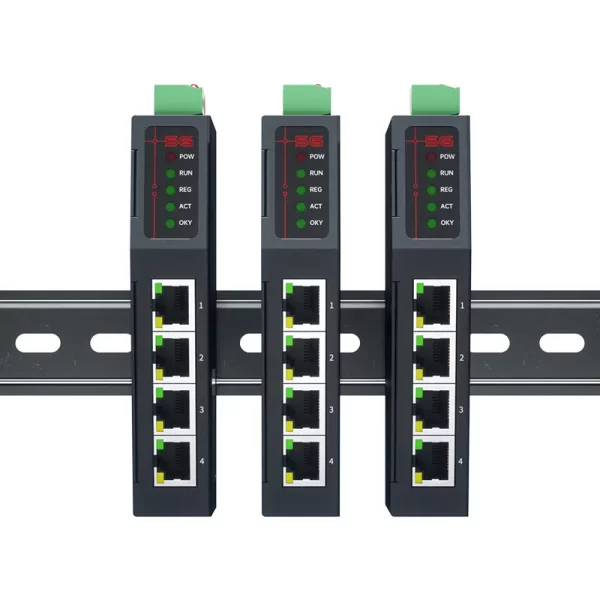

| Installation | Fixation murale/de bureau | Montage sur rail DIN | Montage sur rail DIN | Montage sur rail DIN | |
| Logiciel | Gestion à distance | √ | √ | × | × |
Accès rapide aux produits de la série ER →
Principales fonctions

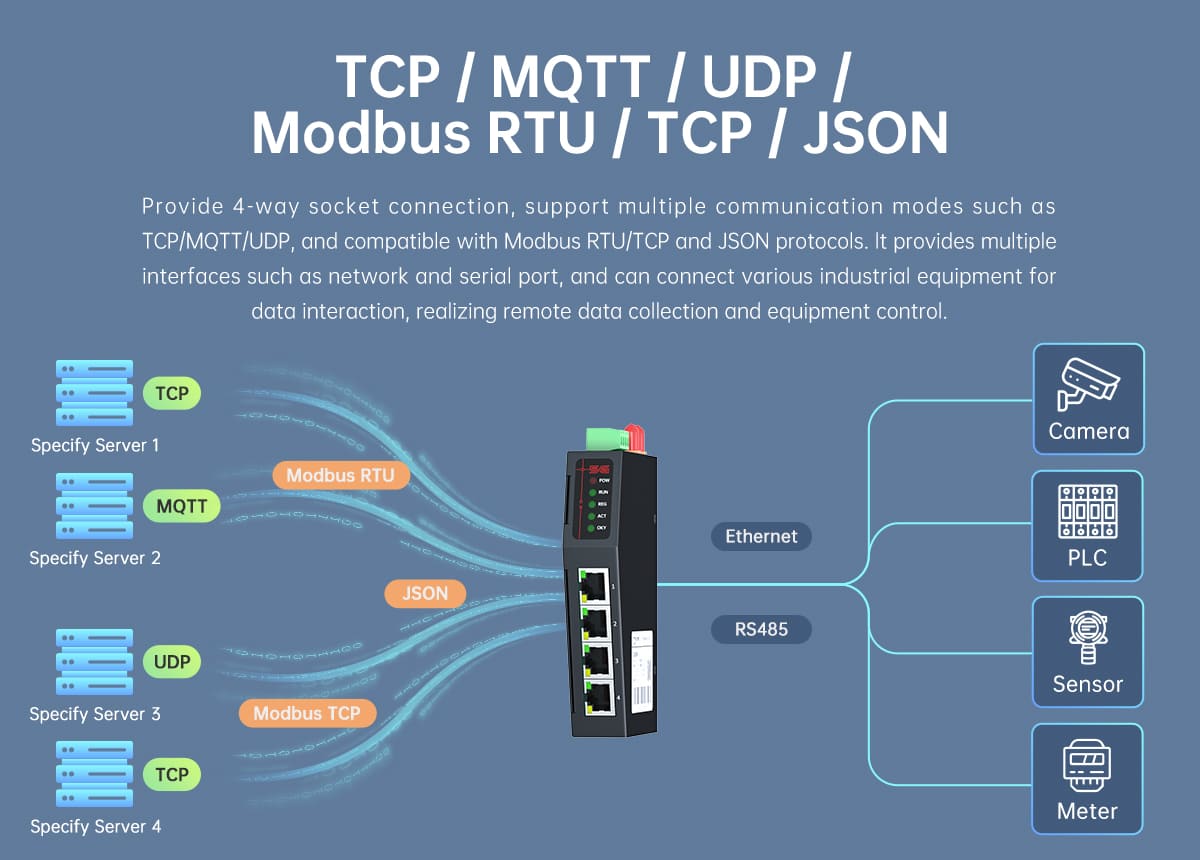

Plusieurs modes de communication
Il offre une connexion à 4 broches, prend en charge plusieurs modes de communication tels que TCP, MQTT et UDP, et est compatible avec les protocoles Modbus RTU/TCP et JSON. Il dispose de plusieurs interfaces, notamment des ports réseau et série, et peut se connecter à divers équipements industriels pour l'échange de données, permettant ainsi la collecte de données à distance et le contrôle des équipements.

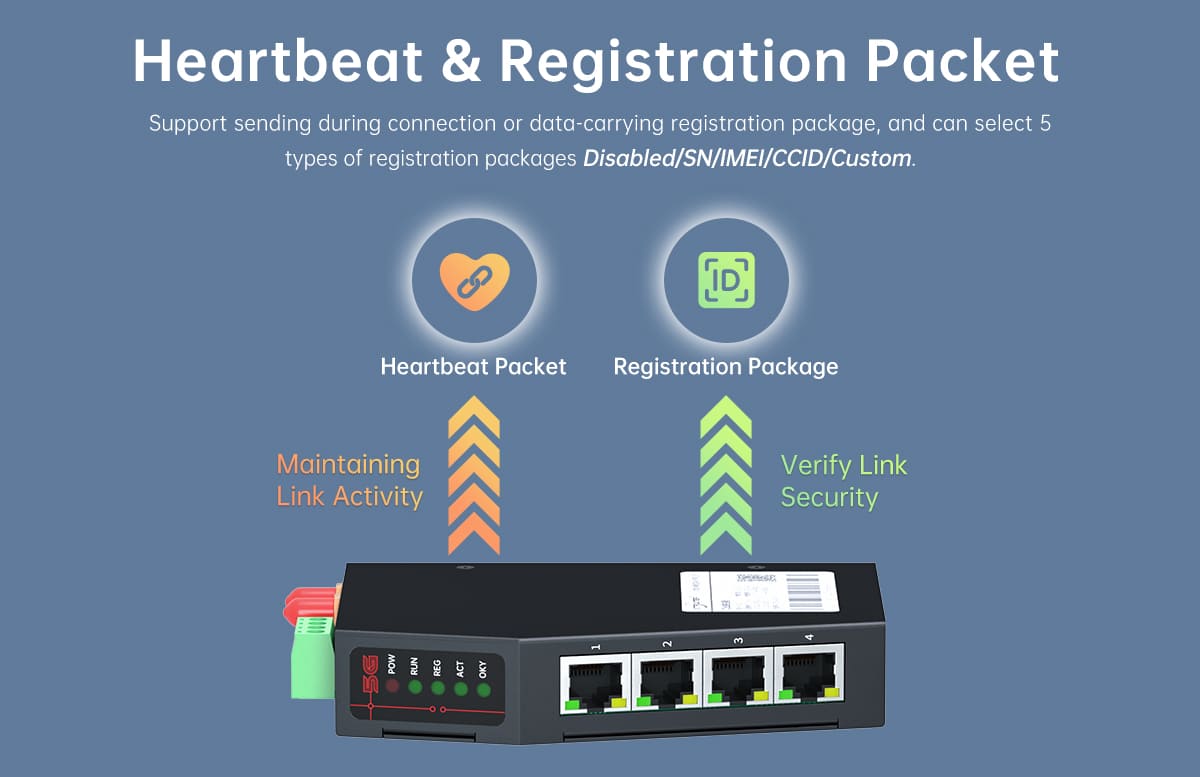

Dossier d'inscription « Heartbeat »
L'ER5200 prend en charge les paquets de pulsation configurables pour maintenir les connexions réseau actives, ainsi que les paquets d'enregistrement permettant d'identifier les appareils connectés. Il prend en charge l'envoi de paquets d'enregistrement pendant la connexion ou lors du transfert de données, et permet de choisir parmi 5 types de paquets d'enregistrement : Désactivé/SN/IMEI/CCID/Personnalisé.

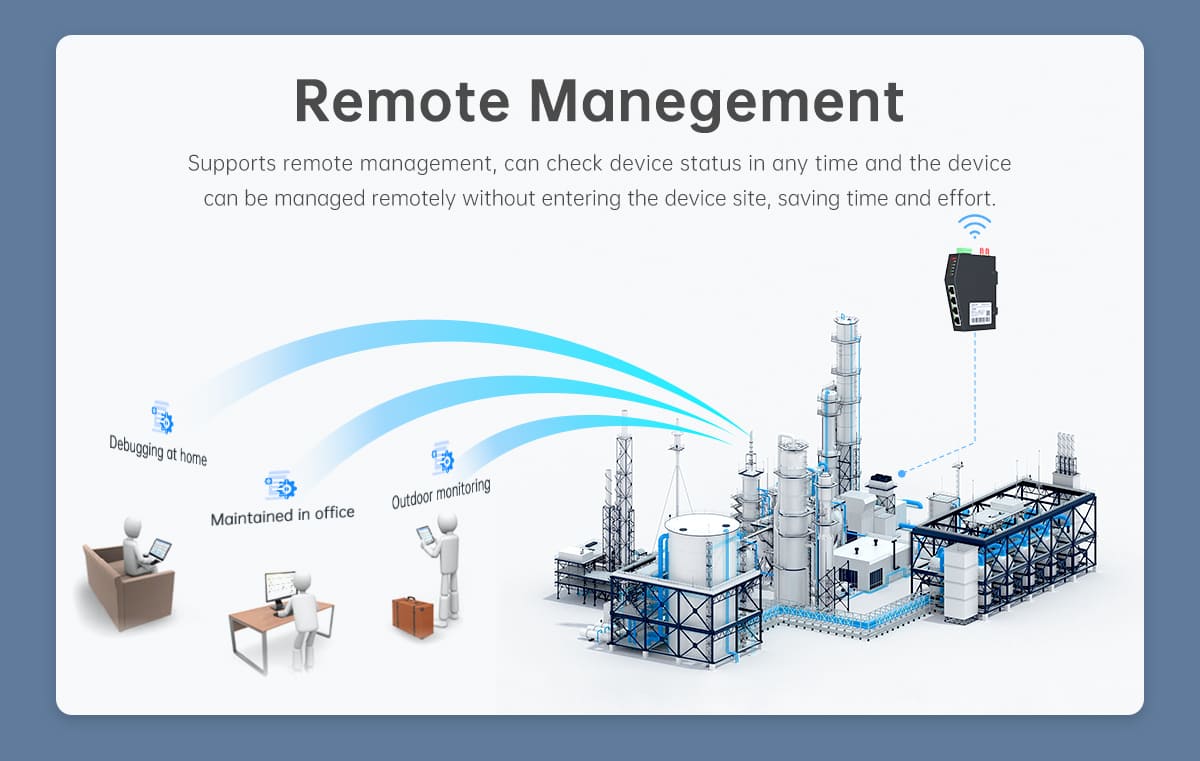

Gestion à distance
Le routeur industriel 5G ER5200 prend en charge la gestion à distance, ce qui vous permet de vérifier l'état de l'appareil à tout moment et où que vous soyez. De plus, l'appareil peut être géré à distance sans avoir à se rendre sur place, ce qui permet de gagner du temps et d'économiser des efforts.

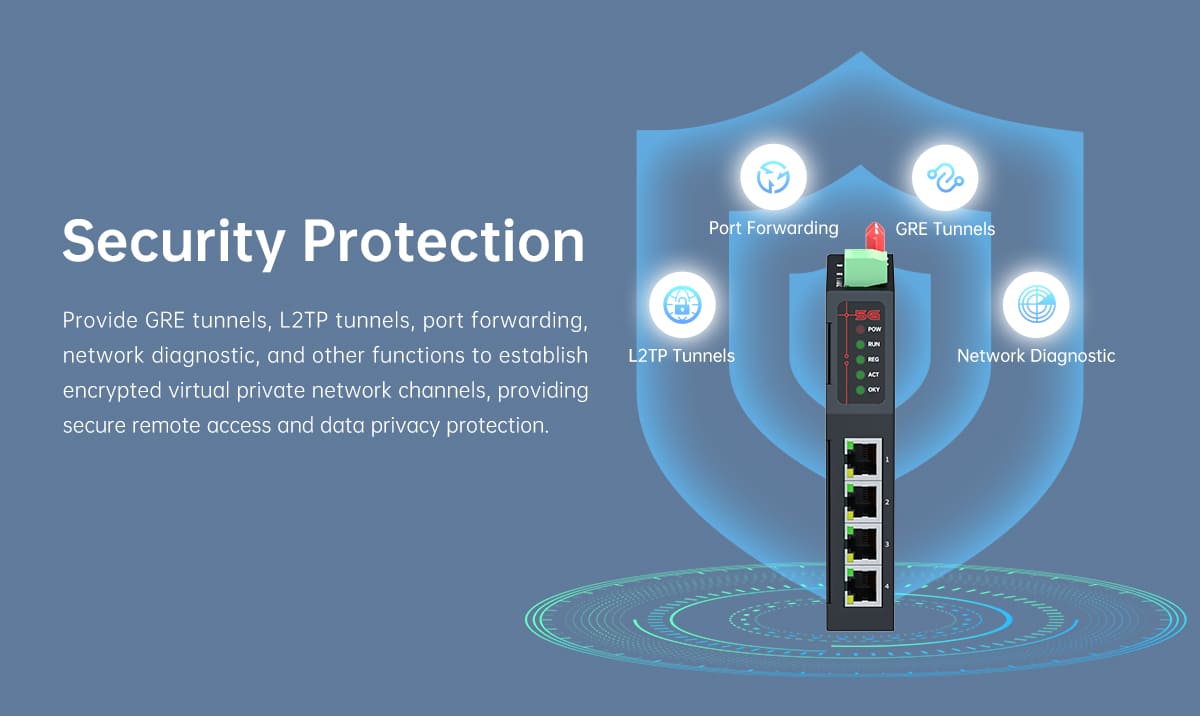

Protection de la sécurité
Fournit des tunnels GRE, des tunnels L2TP, la redirection de ports, des diagnostics réseau et d'autres fonctionnalités permettant d'établir des canaux de réseau privé virtuel (VPN) chiffrés, garantissant ainsi un accès à distance sécurisé et la protection de la confidentialité des données.
Qualité industrielle
Doté d'une configuration matérielle de niveau industriel et d'un boîtier en tôle anticorrosion, il prend en charge une large plage de tension d'entrée de 9 à 36 V et fonctionne en continu dans des températures comprises entre -40 et 80 °C, répondant ainsi aux exigences strictes des environnements industriels. Il est largement utilisé dans des domaines tels que la surveillance intelligente, l'automatisation industrielle, les parcs intelligents et les villes intelligentes.
Cas d'utilisation des routeurs cellulaires industriels
1. Connectivité 5G RedCap pour les applications de l'IoT industriel
Les projets d'IoT industriel nécessitent souvent une communication sans fil stable à des coûts de déploiement raisonnables. L'ER5200 utilise la technologie 5G RedCap pour offrir une solution de connectivité pratique, à mi-chemin entre les réseaux 4G traditionnels et les solutions 5G complètes, ce qui le rend particulièrement adapté au déploiement à grande échelle d'appareils industriels.
Grâce à la prise en charge de la 5G en mode autonome (SA), à plusieurs bandes de fréquences et à un fonctionnement de niveau industriel dans une plage de températures allant de -40 °C à 80 °C, l'ER5200 offre une connectivité cellulaire stable pour les usines, les équipements extérieurs et les systèmes IoT distribués.
Applications typiques :
Usines intelligentes, équipements d'automatisation industrielle, systèmes de surveillance en extérieur et appareils IoT décentralisés.
2. Acquisition de données via un routeur et un DTU intégrés
De nombreux systèmes industriels nécessitent à la fois un accès au réseau cellulaire et la collecte de données provenant d'appareils de terrain. Généralement, un routeur cellulaire et un DTU sont déployés en tant qu'appareils distincts, ce qui accroît la complexité de l'installation et les besoins en maintenance.
L'ER5200 combine les fonctions d'un routeur et d'un DTU en un seul appareil. Il collecte les données provenant des appareils de terrain et les transfère vers des serveurs ou des plateformes via les réseaux mobiles. Dans les applications DTU, les paquets de « heartbeat » permettent de maintenir les liaisons de communication actives, tandis que les paquets d'enregistrement fournissent l'identification des appareils pour une gestion centralisée.
Applications typiques :
Systèmes de surveillance énergétique, équipements de traitement de l'eau, surveillance environnementale, compteurs intelligents et réseaux de capteurs industriels.
3. Accès sécurisé au réseau industriel et gestion à distance
Les équipements industriels déployés sur différents sites nécessitent des canaux de communication sécurisés et des méthodes de maintenance pratiques. L'ER5200 offre plusieurs options d'accès au réseau et des fonctions de gestion à distance pour les systèmes industriels décentralisés.
Compatible avec les protocoles APN et VPDN, l'accès à des réseaux privés, les tunnels VPN GRE/L2TP, la redirection de ports et les diagnostics réseau, l'ER5200 aide les ingénieurs à maintenir des connexions sécurisées, à surveiller l'état des communications et à résoudre à distance les problèmes réseau.
Applications typiques :
Postes électriques, parcs intelligents, infrastructures de recharge, systèmes de surveillance des infrastructures et installations industrielles décentralisées.
L'atout majeur
L'ER5200 combine la connectivité 5G RedCap et les fonctionnalités DTU dans un seul appareil, offrant ainsi une solution de communication fiable pour les applications IoT industrielles.
FAQ
1. Quelle est la différence entre l'ER5200 et un routeur industriel 5G standard ?
L'ER5200 intègre à la fois les fonctions d'un routeur cellulaire industriel et celles d'un DTU dans un seul appareil. Outre la connectivité au réseau 5G, il permet de collecter des données provenant d'appareils sur le terrain et de les transmettre à des serveurs ou à des plateformes via les réseaux cellulaires. Cette conception intégrée réduit la complexité du système et simplifie le déploiement des communications industrielles.
2. Quel chipset 5G RedCap l'ER5200 utilise-t-il ?
L'ER5200 intègre une solution 5G RedCap développée par Huawei, équipée du module de communication Balong 5612 de Lierda. Il ne repose pas sur les modules de la série RG255.
3. L'ER5200 prend-il en charge le mode 5G NSA ?
Non. L'ER5200 prend uniquement en charge les réseaux 5G en mode SA et ne prend pas en charge le mode NSA. Pour les applications nécessitant à la fois la compatibilité 5G SA et NSA, ER5000 est proposée comme solution alternative.
4. À quels appareils industriels l'ER5200 peut-il se connecter ?
L'ER5200 peut se connecter à divers appareils industriels, notamment des automates programmables (PLC), des capteurs, des compteurs, des caméras et d'autres équipements de terrain. Grâce à la communication RS485, à la prise en charge des protocoles industriels et à la fonctionnalité DTU, il permet la transmission de données entre les appareils de terrain et les plateformes distantes.

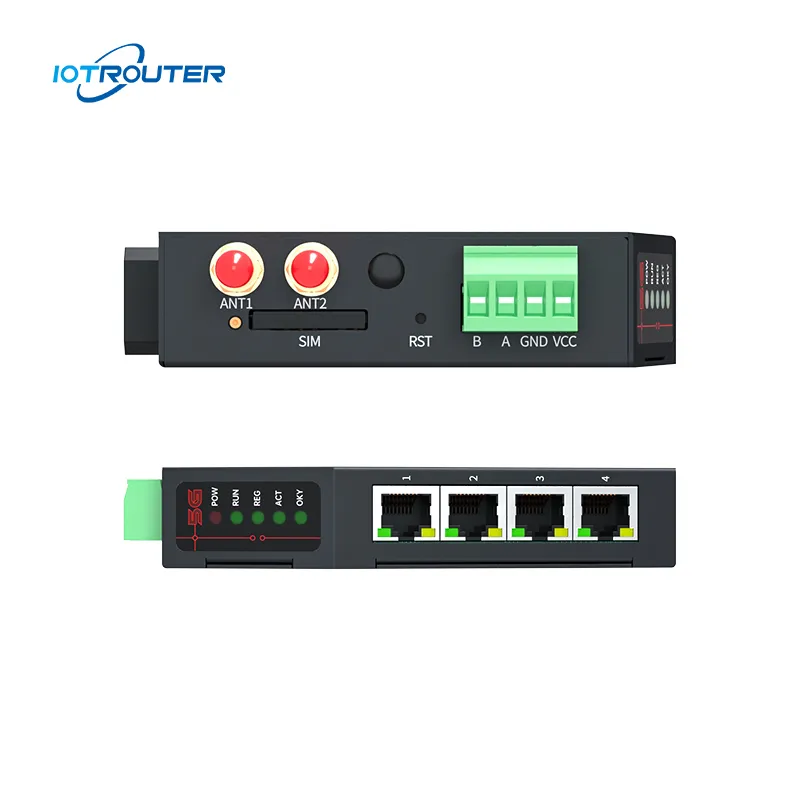

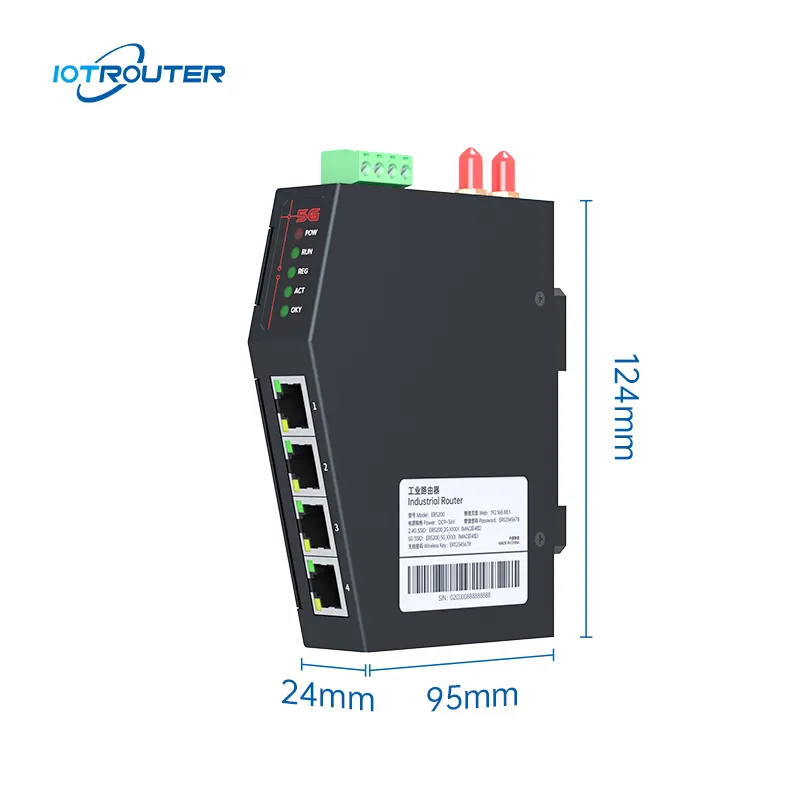

Dimensions et interfaces

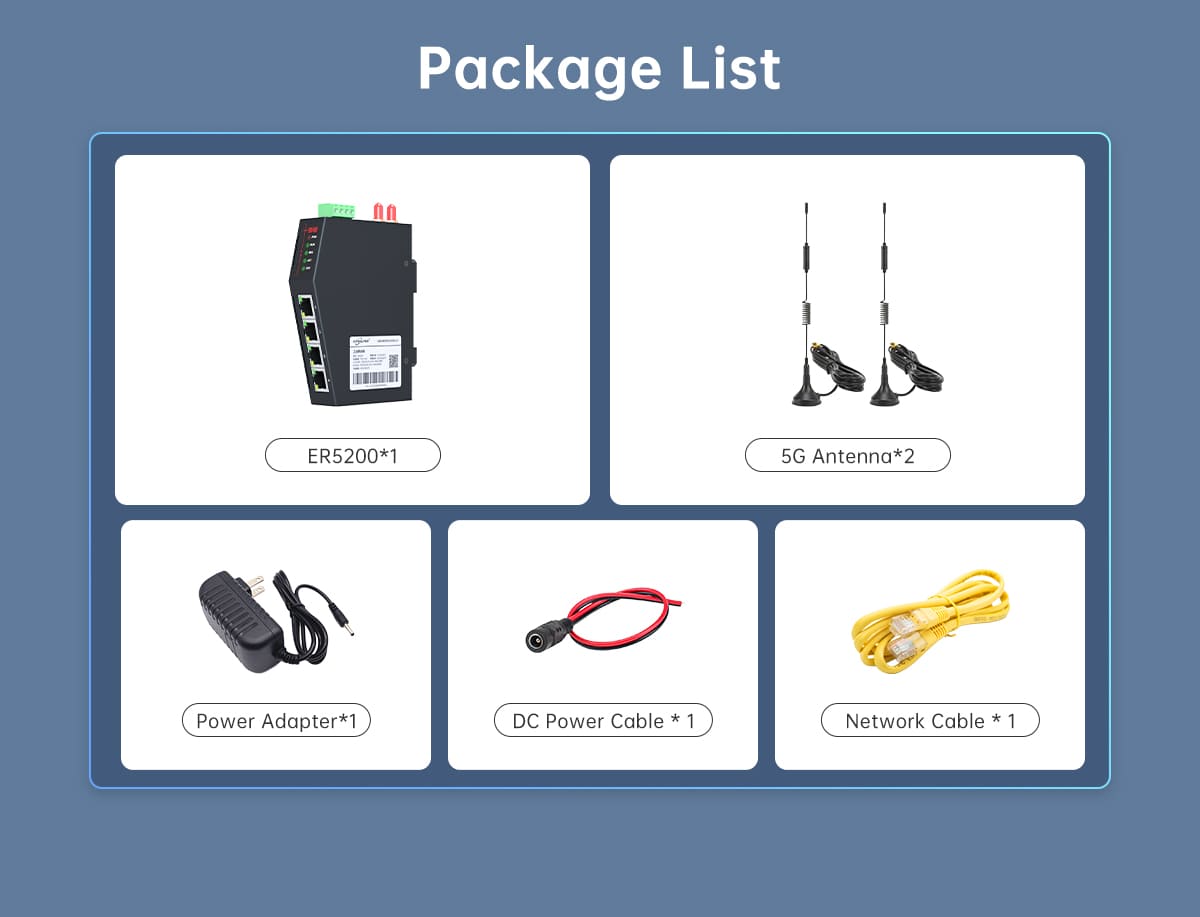

Liste des bagages
