Le terminal d'automatisation de la distribution est l'unité d'exécution du système d'automatisation de la distribution et en constitue un élément essentiel. Il assure principalement la surveillance et la commande des équipements de commutation du réseau de distribution et dispose de fonctions telles que la localisation et l'isolation des défauts, la protection du réseau, etc.
Les terminaux d'automatisation de la distribution se divisent généralement en trois types : l'unité terminale de ligne d'alimentation (FTU), le terminal distant de poste de commutation (DTU) et le terminal distant de transformateur de distribution (unité terminale de transformateur, TTU). Selon l’application, le FTU est généralement installé sur un poteau afin de collecter l’état de commutation des disjoncteurs, des commutateurs de charge, etc., et de transmettre en temps réel les informations d’état collectées à la station principale via le module émetteur-récepteur sans fil. En cas de défaut, il contrôle les équipements de distribution d’énergie connectés conformément aux commandes émises par la station maître. Lors de l’installation des FTU, un seul FTU est utilisé pour surveiller le commutateur d’un poteau. Lorsque deux lignes sont installées sur le même poteau, afin de réduire les coûts d’investissement, deux FTU peuvent être montés en cascade pour former un maître et un esclave. Du point de vue de la structure, l’unité FTU maître communique directement avec la station maître, tandis que l’unité FTU esclave communique indirectement avec la station maître via l’unité FTU maître.

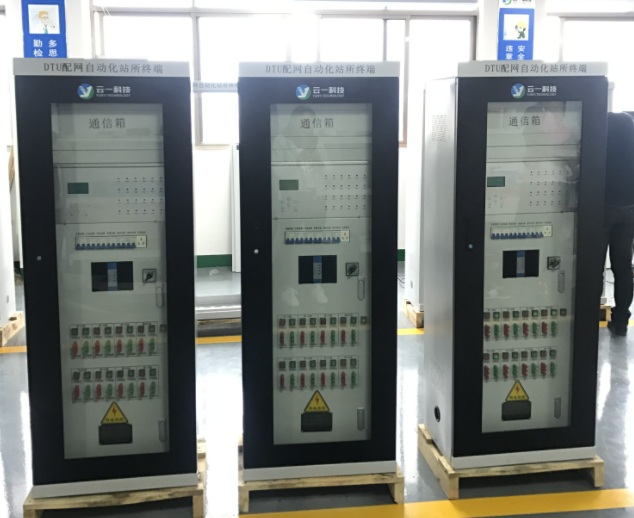

Les DTU sont principalement installés dans les postes de commutation, les unités de boucle et certaines petites sous-stations. Par rapport aux FTU, les DTU doivent surveiller un plus grand nombre de commutateurs et de lignes, et leurs fonctions sont plus complexes. Outre la collecte de données, la DTU dispose de fonctions de surveillance et de contrôle ; certaines DTU possèdent également des fonctions supplémentaires telles que la commutation automatique de l'alimentation électrique et l'automatisation des alimentations de type tension. En conditions normales, la DTU et la station maître transmettent les données via Ethernet.
Dans le système d'automatisation de la distribution, le TTU assure principalement la surveillance à distance des transformateurs de distribution, recueille les données relatives à la tension, au courant, à la puissance active et réactive, au facteur de puissance, à la consommation d'électricité et à d'autres paramètres électriques du transformateur, puis transmet les données collectées à la station centrale en temps réel. En cas de défaillance d'un transformateur de distribution, la station centrale analyse et traite les informations relatives au défaut.
Cet article se consacre principalement à l'analyse et à l'étude du DTU, et présente le processus détaillé de conception et de mise en œuvre de l'unité de signalisation et de commande à distance du DTU.
