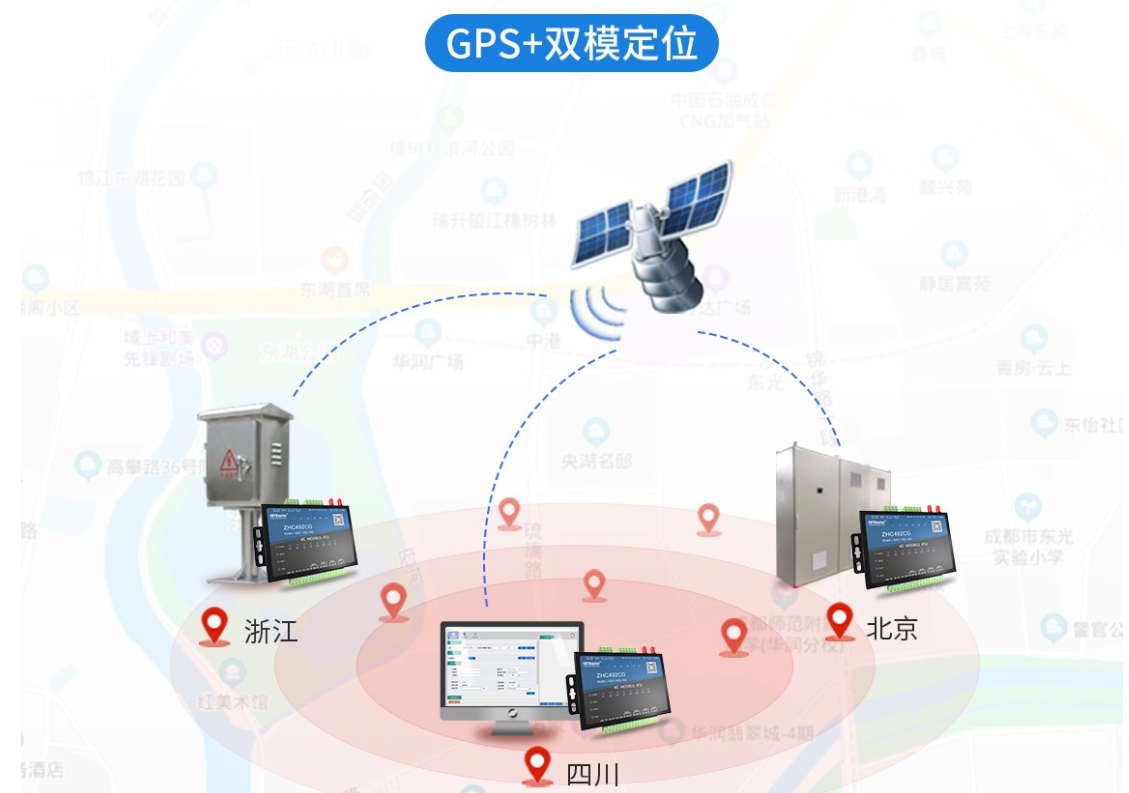

Le ZHC492CG, développé par Zongheng Intelligent Control, est un module de positionnement 4G de qualité industrielle qui utilise la technologie de positionnement bimode Beidou/GPS. Par ailleurs, ce produit prend en charge 4 canaux de détection de contact sec (ou humide), 4 canaux de sortie relais (COM, NO, NC), 4 canaux de détection de grandeurs analogiques (courant 4~20 mA), 1 canal de transmission transparente RS485 pour les produits E/S réseau, et est compatible avec le protocole Modbus RTU/TCP. Avec la “ commande à distance ” comme fonction principale et une grande facilité d’utilisation, les utilisateurs peuvent facilement et rapidement l’intégrer à leurs propres systèmes pour réaliser un contrôle à distance et local basé sur les technologies LTE et RS485.
Caractéristiques du produit :
√ Prise en charge de JSON, Modbus RTU/TCP
√ 4 sorties relais
√ 4 entrées DI (nœud sec/humide)
√ 4 entrées analogiques (de courant)
√ Client TCP / Client MQTT
√ Définir un moment précis pour déclencher une action
√ Transfert de données dans le cloud, réseaux dans le cloud
√ Logique locale, logique inter-appareils
√ Pack d'enregistrement réseau, pack « heartbeat »
√ Watchdog matériel
√ Déclenchement par les données et rapports réguliers
√ Configuration et mise à jour à distance
√ L'ordinateur hôte prend en charge l'importation et l'exportation de fichiers de configuration
Le 27 décembre 2021, le gouvernement chinois a annoncé au monde entier que le système de navigation par satellite Beidou (BDS) fournirait désormais officiellement et gratuitement à la région Asie-Pacifique des services de haute qualité de navigation, de positionnement, de synchronisation et de mesure de la vitesse, et ce par tous les temps [1]. Le système Beidou est un système mondial de navigation par satellite développé et exploité de manière indépendante, actuellement en cours de déploiement dans mon pays. Sa mise en place devrait être entièrement achevée en 2020. Il coopérera avec le système de positionnement global (GPS) des États-Unis, le GLONASS russe et le système européen de navigation par satellite Galileo. (Gali-Leo) a été désigné comme l’un des quatre principaux systèmes mondiaux de navigation par satellite par le Comité international sur les systèmes mondiaux de navigation par satellite (ICG).
Notre pays accélère la mise en place du système de navigation par satellite Beidou et s’oriente progressivement vers un système de services dans lequel la navigation par satellite Beidou est compatible avec d’autres systèmes de navigation par satellite pour les secteurs et domaines importants liés à l’économie nationale et à la sécurité publique. Les entreprises étrangères mettent à profit leurs avantages accumulés en matière de technologie, de produits et de marques dans le domaine du GPS pour se disputer le marché chinois [2]. Pour mener à bien la promotion et la mise en œuvre de Beidou dans le domaine de la sécurité économique nationale et assurer sa diffusion rapide sur le marché grand public dans un délai relativement court, la première étape consiste à concevoir une puce de réception dont le cœur de technologie relève de droits de propriété intellectuelle indépendants [3] ; la deuxième étape consiste à lancer rapidement un module Beidou compatible en termes de taille des broches, doté d’un protocole d’interface compatible, d’une consommation d’énergie comparable et d’un prix abordable, capable de remplacer le module GPS in situ.
Le module GPS peut être divisé en trois parties : l'unité RF, l'unité centrale et l'unité de traitement CPU. Le développement des puces GPS consiste à intégrer ces trois unités. Première génération : années 1990, conception en trois étages, faible niveau d'intégration, les trois parties du circuit sont des puces discrètes, comme le montre chaque module de la figure 1 ; Deuxième génération : fin du XXe siècle, conception en deux étapes, l'amplificateur de faible bruit (LNA), les filtres, les mélangeurs, les synthétiseurs de fréquence et les oscillateurs sont intégrés dans une seule puce RF ; le traitement en bande de base intègre le moteur, l'unité centrale (CPU), la mémoire, la gestion de l'alimentation et l'horloge, etc.
