El oscilador de cristal es un oscilador de cristal. Proporciona principalmente una señal de frecuencia temporal muy estable para el circuito, de modo que los componentes electrónicos puedan funcionar uniformemente. ¿Cómo se consigue?
1. Principio de funcionamiento del oscilador de cristal

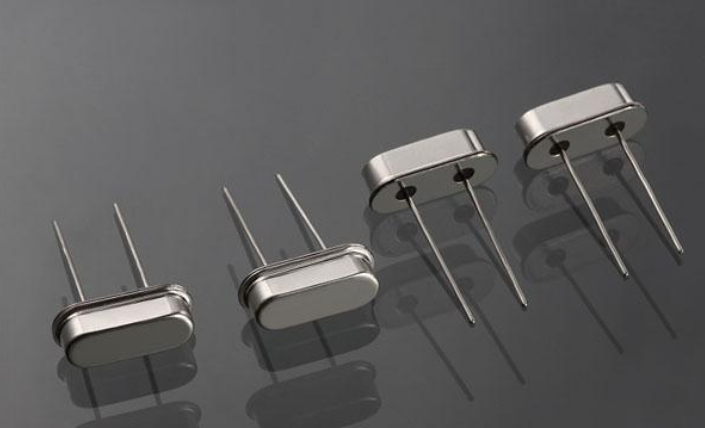

Resulta que el oscilador LC tradicional tiene poca estabilidad y la frecuencia de la señal de CA que genera es fácil de cambiar, por lo que más tarde se añadió al oscilador un componente especial, un cristal de cuarzo. El cristal de cuarzo puede producir una señal muy estable, por lo que se denomina este tipo de oscilador de cuarzo. El oscilador de un cristal se denomina oscilador de cristal u oscilador de cristal.
El oscilador de cristal tiene un efecto piezoeléctrico, es decir, el cristal se deformará cuando se aplique una tensión a los dos polos del chip. A la inversa, si una fuerza externa deforma el chip, las láminas metálicas de los dos polos generarán tensión. Si se aplica una tensión alterna adecuada a la oblea, ésta resonará (la frecuencia de resonancia está relacionada con el ángulo de inclinación del bisel de cuarzo, etc., y la frecuencia es constante). El oscilador de cristal utiliza un cristal que puede convertir la energía eléctrica y la energía mecánica entre sí. Trabajando en estado de resonancia puede proporcionar una oscilación de frecuencia única estable y precisa. En condiciones normales de trabajo, la precisión absoluta de la frecuencia del oscilador de cristal ordinario puede alcanzar las 50 partes por millón.
2. Diferencia entre oscilador de cristal activo y oscilador de cristal pasivo
Los osciladores de cristal se dividen en osciladores de cristal activos y osciladores de cristal pasivos. Tienen ciertas diferencias en cuanto a clavijas y osciladores.
El oscilador de cristal activo tiene 4 patillas y es un oscilador completo. Además del cristal de cuarzo, también hay transistores y componentes de resistencia-condensador. Depende del circuito que aplique. Si hay un circuito de reloj, utilice pasivo. Si no, utilice pasivo Activo. El oscilador de cristal pasivo es un componente no polar con 2 pines. Necesita la ayuda de un circuito de reloj para generar una señal de oscilación y no puede oscilar por sí mismo.

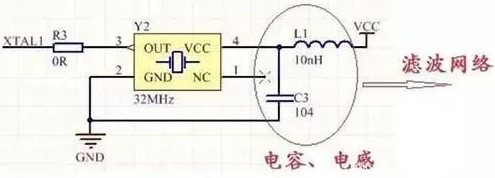

Los osciladores de cristal activo no requieren el oscilador interno del DSP, la calidad de la señal es buena, relativamente estable, y el método de conexión es relativamente sencillo (principalmente para filtrar la fuente de alimentación, normalmente utilizando una red de filtro PI compuesta por condensadores e inductores, y una pequeña resistencia en la salida Una resistencia de alto valor puede filtrar la señal), y no se requiere una configuración complicada.

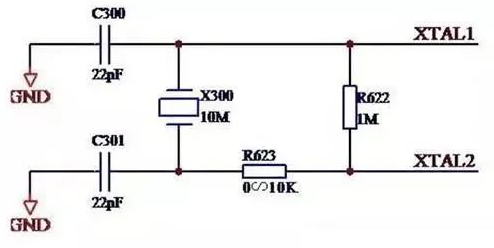

Los cristales pasivos necesitan utilizar el oscilador dentro del chip DSP. Los cristales pasivos no tienen problemas de tensión. El nivel de la señal es variable, lo que significa que viene determinado por el circuito oscilador. El mismo cristal puede aplicarse a una gran variedad de tensiones. Están disponibles para una gran variedad de DSP con distintos requisitos de tensión de señal de reloj, y suelen ser menos caros.
Dado que el oscilador de cristal de cuarzo tiene muy buena estabilidad de frecuencia y la capacidad de resistir interferencias externas, el oscilador de cristal de cuarzo se utiliza para generar la frecuencia de referencia. La precisión de la frecuencia en el circuito está controlada por la frecuencia de referencia. La gama de aplicaciones de los osciladores de cristal de cuarzo es muy amplia, y sus niveles de calidad y precisión de frecuencia también varían mucho. La mayoría de las fuentes de señal (fuentes de oscilación) de los generadores de señal utilizados en los sistemas de comunicación también utilizan osciladores de cristal de cuarzo.Palabras clave: Red 4G Controlador IO
