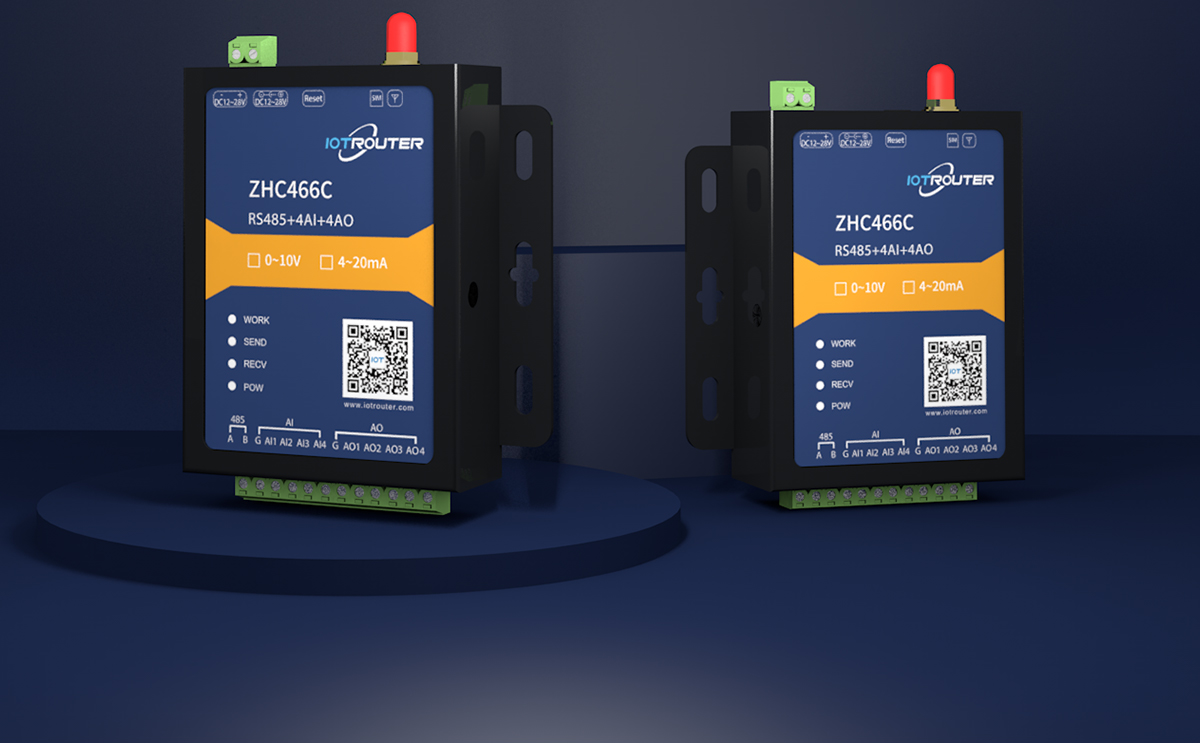

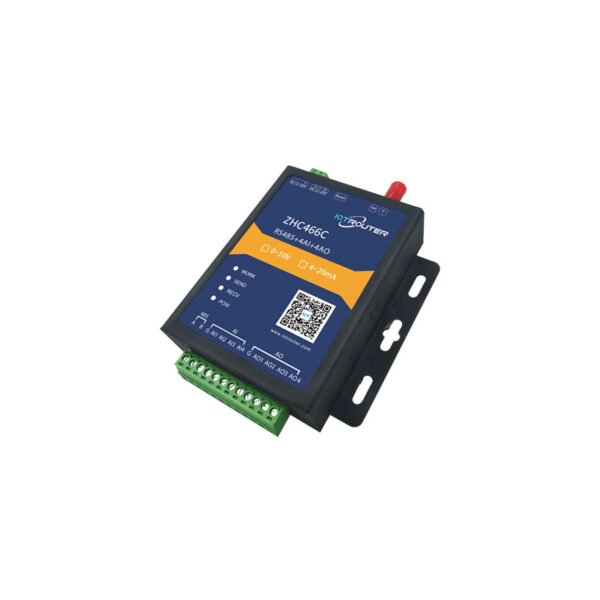

ZHC466C Controlador IO 4G Modbus RTU

Descripción

ZHC466C IO Controller 4G Modbus RTU is a support 4 Road 0-10V/4~20mAanalog output, 4 Road 0-10V/4~20mA analog input, 1*RS485 Transparent network IO products, compatible with Modbus RTU/TCP, which supports the JSON protocol. With “remote monitoring” as the core function, it is simple and easy to use, and users can easily and quickly integrate it into their own systems to realize 485 remote and local control.

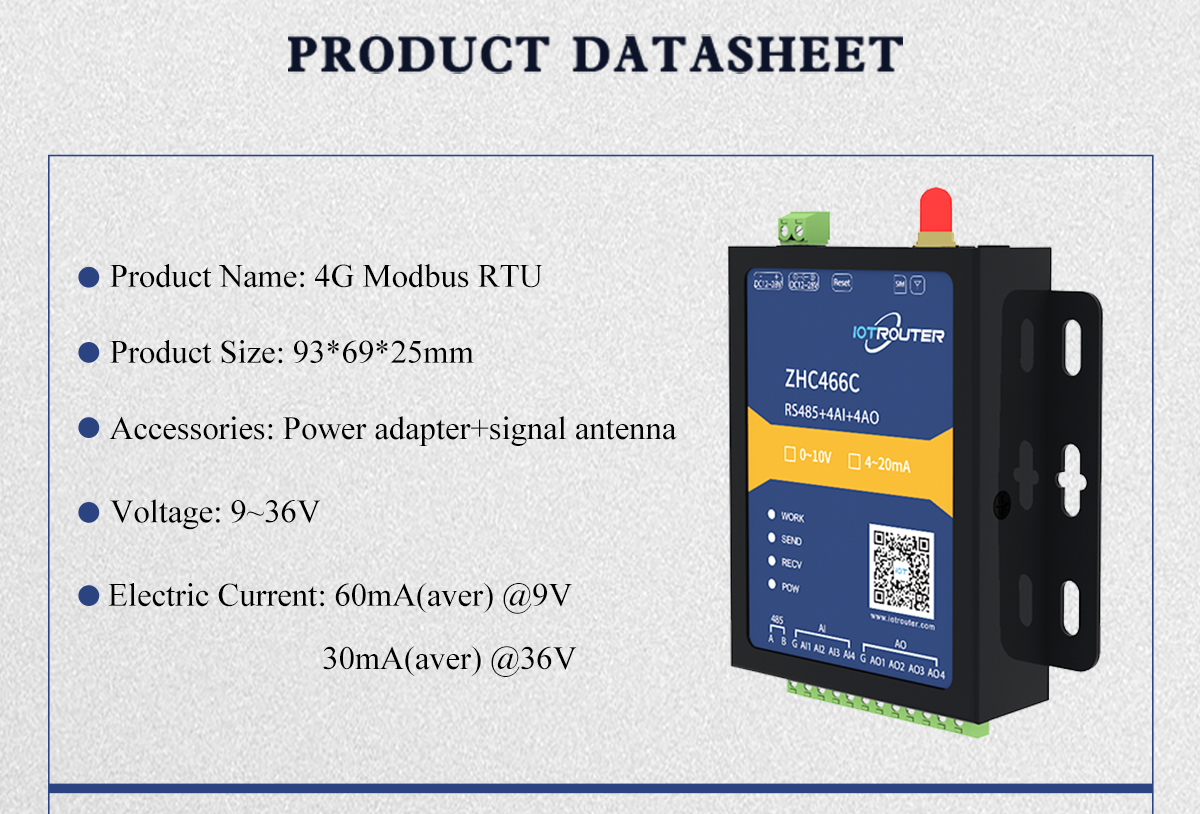

Ficha de datos

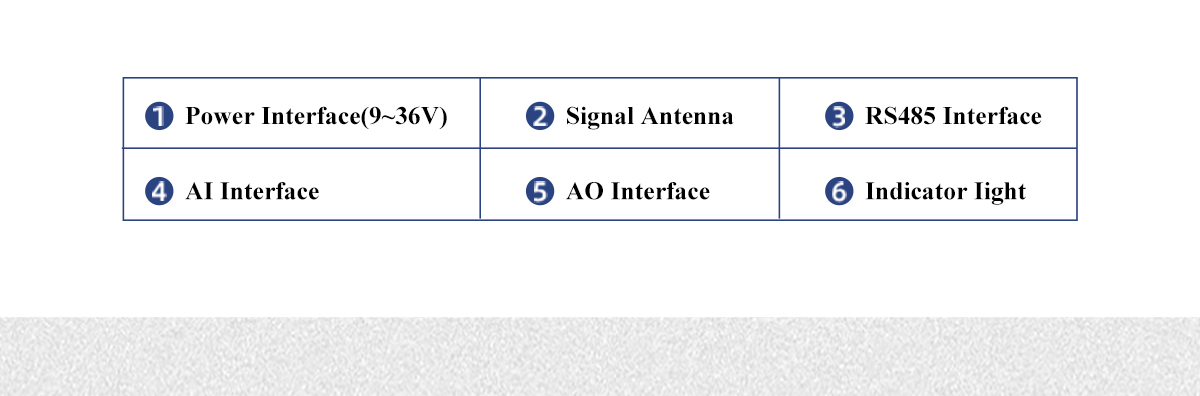

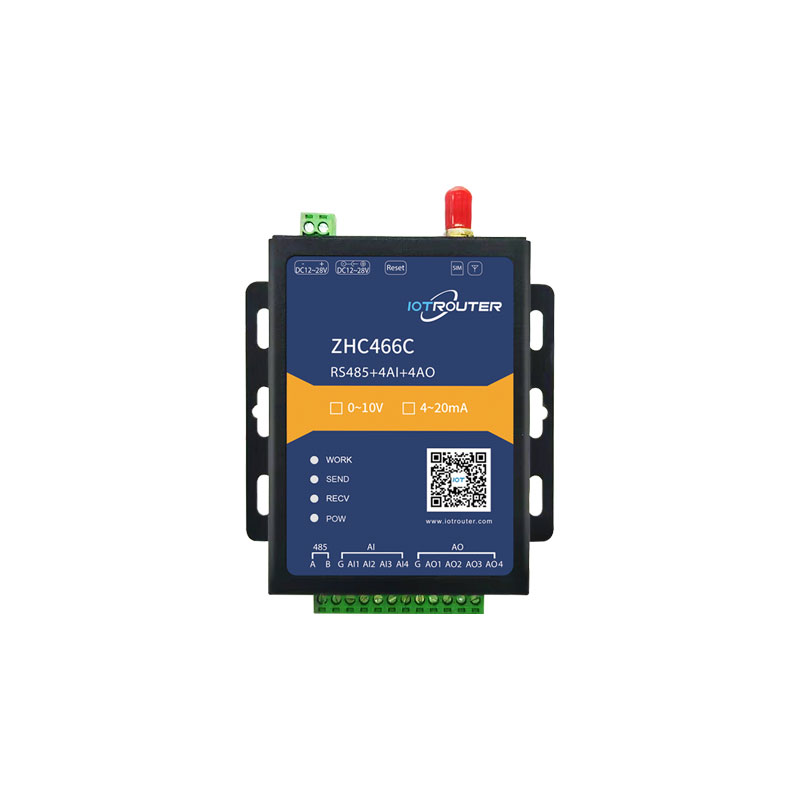

Antena: Antena de red LTE.
SIM: Pulse el punto amarillo en el borde de la ranura de la tarjeta SIM, extraiga la bandeja de la tarjeta e introduzca la tarjeta SIM.
RESET: Restaurar clave de fábrica.
DC9~36V (toma de corriente DC): Entrada DC12~36V.
DC9~36V (terminal): Entrada DC12~36V.
POW: Indicador de encendido.
TRABAJO: Indicador de estado de funcionamiento del dispositivo..
SEND: Indicador de envío de datos de red.
RECV: Indicador de recepción de datos de red.

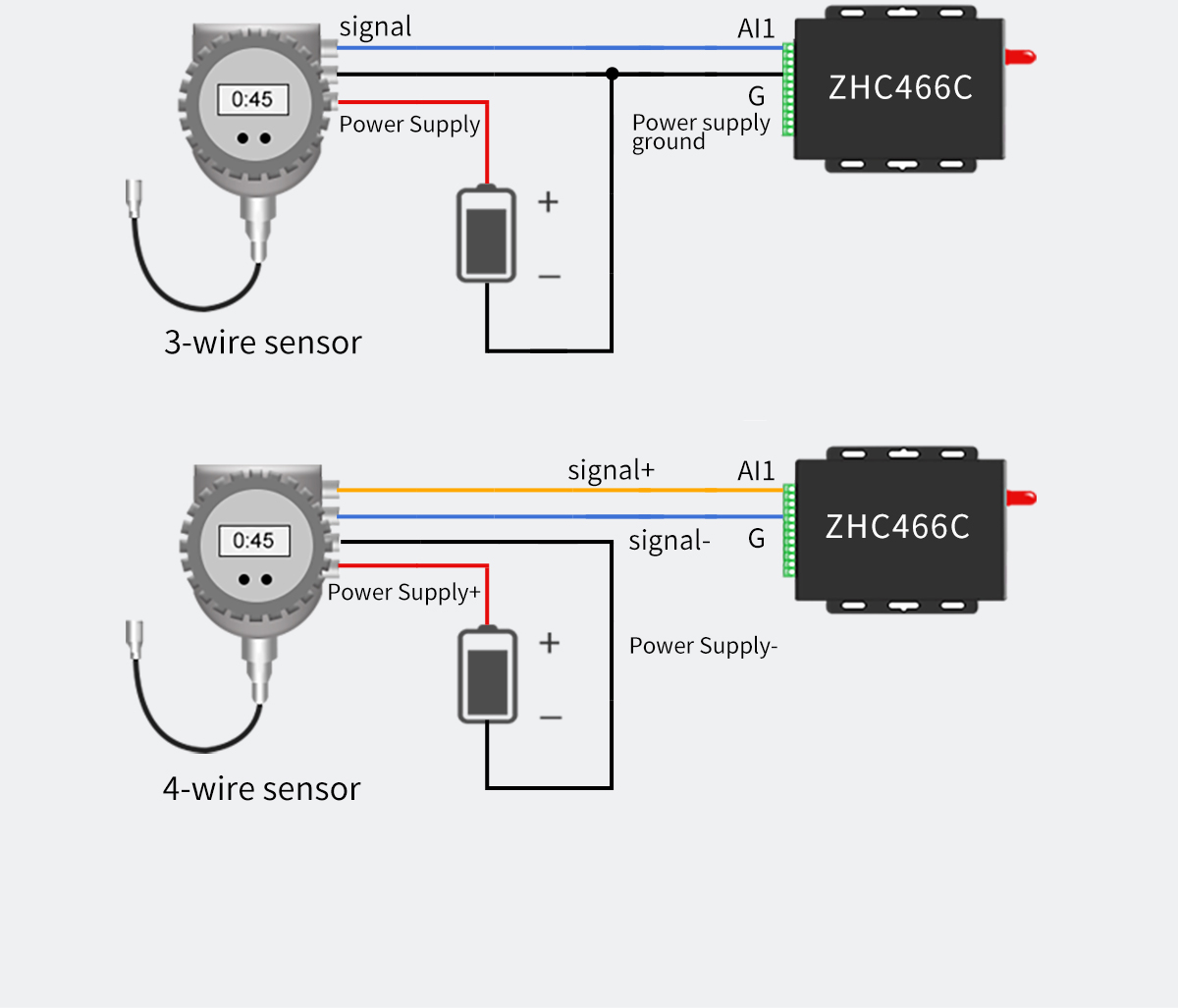

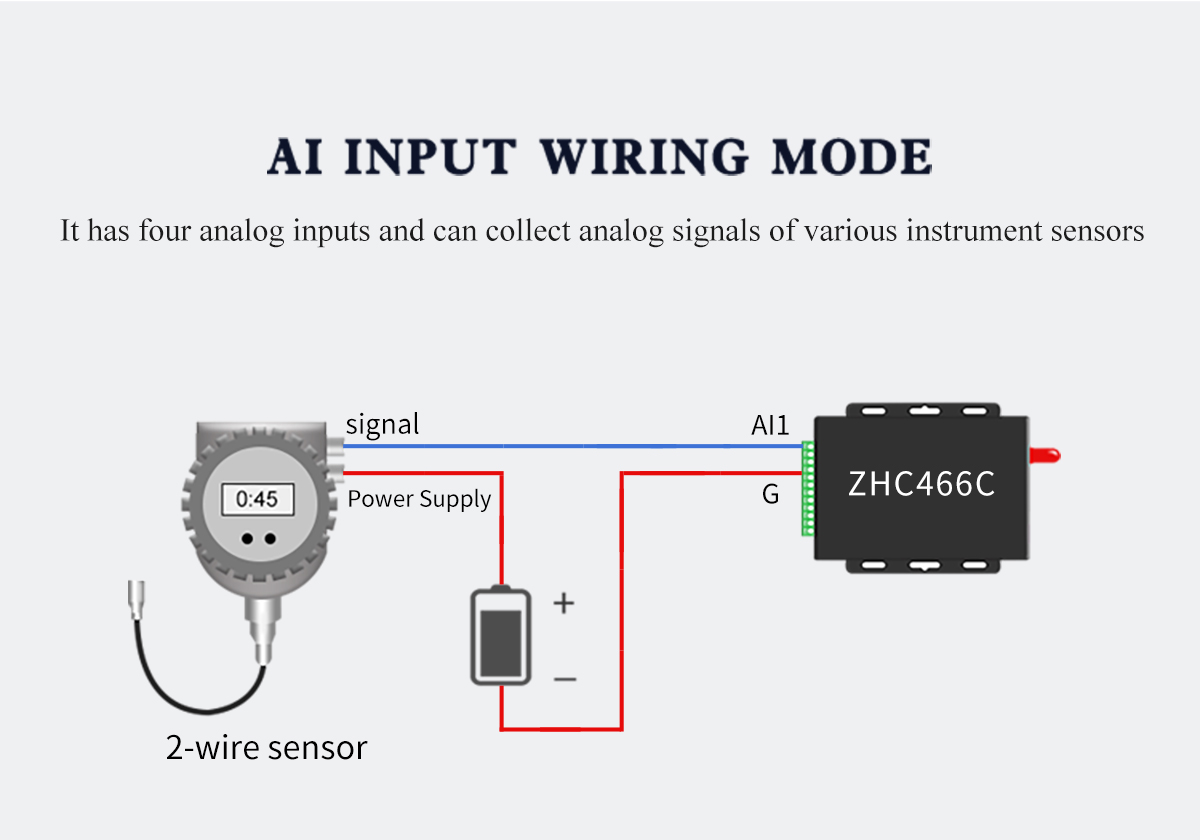

AI: 4~20mA(0-10V)Entrada de señal analógica.
485: Interfaz RS485.

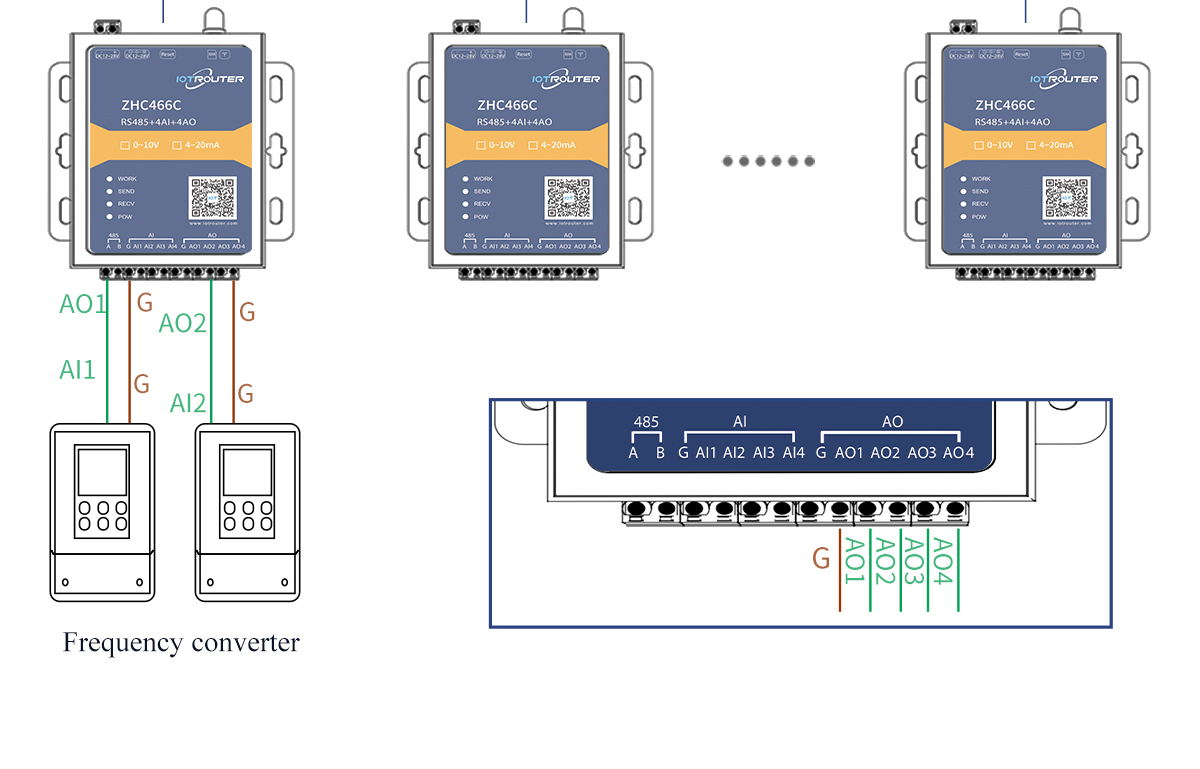

AO: 4~20mA(0-10V)Salida de señal analógica.

Nombre	Características	Estado	Estado Descripción
TRABAJO	Indicador del estado de funcionamiento del sistema	Siempre apagado	módulo de red no iniciado
		2000ms apagado/300ms encendido/300ms apagado/300ms encendido	Error de la tarjeta SIM
		2000ms apagado/100ms encendido/100ms apagado/100ms encendido/100ms apagado/100ms encendido	El GPS está activado por error, por favor confirme el modelo del producto
		1800ms apagado/200ms encendido	buscar en la web
		200ms apagado/1800ms encendido	red activa
		300ms encendido/300ms apagado	establecer una conexión TCP
		600ms encendido/200ms apagado	inicializar socket
		2000ms apagado/100ms encendido	normal
ENVIAR	Indicador de envío de datos de red	Siempre brillante	Conectado con éxito al servidor
		Siempre apagado	Módulo no conectado al servidor
		200ms flash	enviar datos de red
RECV	Indicador de recepción de datos de red	Siempre brillante	Conectado con éxito al servidor
		Siempre apagado	Módulo no conectado al servidor
		200ms flash	recibir datos de la red
POW	Indicador de encendido	Siempre brillante	inicio del sistema
POW	Indicador de encendido	Siempre apagado	El sistema no arranca

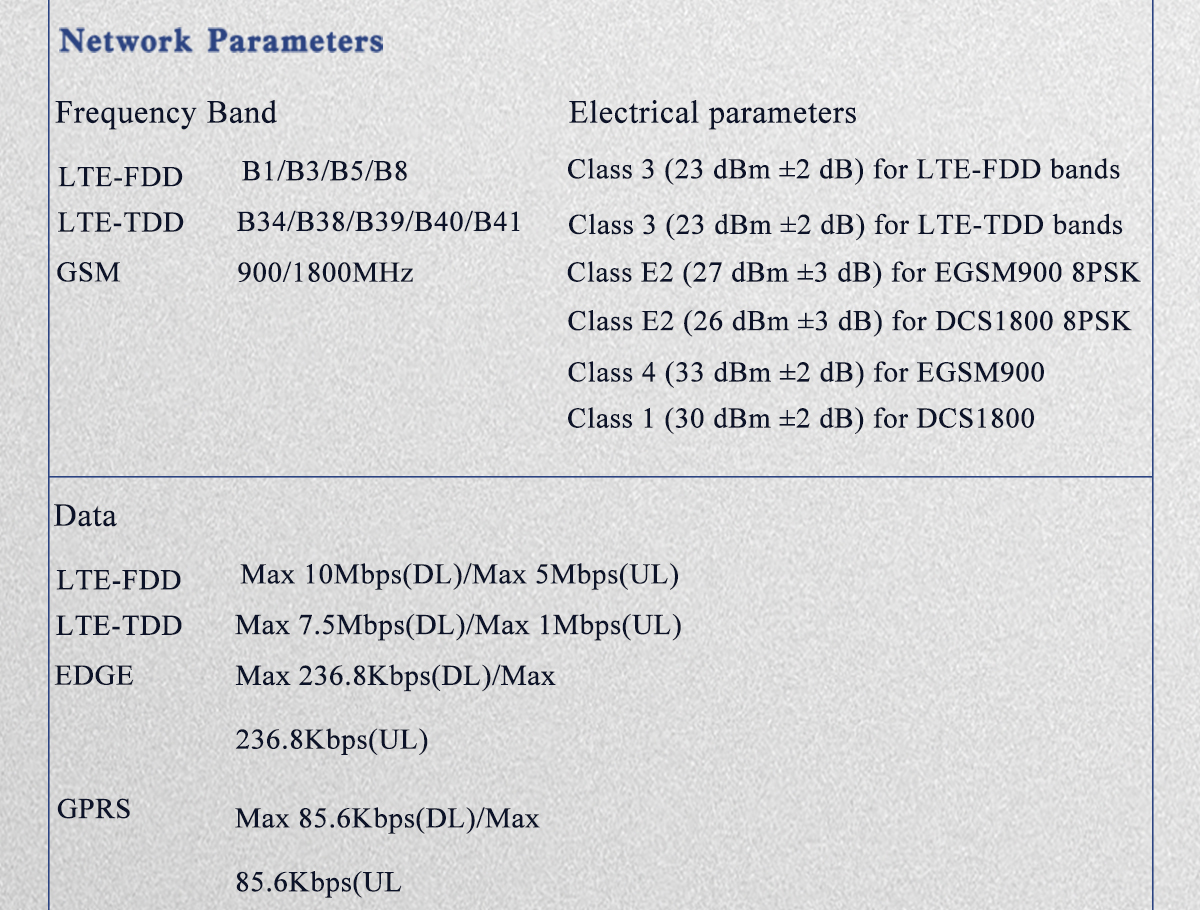

Parámetros de red
Banda de frecuencias			Parámetros eléctricos
LTE-FDD	B1/B3/B5/B8		Clase 3 (23 dBm ±2 dB) para bandas LTE-FDD
LTE-TDD	B34/B38/B39/B40/B41		Clase 3 (23 dBm ±2 dB) para bandas LTE-TDD
GSM	900/1800MHz		Clase E2 (27 dBm ±3 dB) para EGSM900 8-PSK
			Clase E2 (26 dBm ±3 dB) para DCS1800 8-PSK
Datos			Clase 4 (33 dBm ±2 dB) para EGSM900
LTE-FDD	Máx. 10 Mbps (DL)/Máx. 5 Mbps (UL)		Clase 1 (30 dBm ±2 dB) para DCS1800
LTE-TDD	Máx. 7,5 Mbps(DL)/Máx. 1 Mbps(UL)
EDGE	Máx. 236,8 Kbps(DL)/Máx. 236,8 Kbps(UL)
GPRS	Máx. 85,6 Kbps (DL)/máx. 85,6 Kbps (UL)

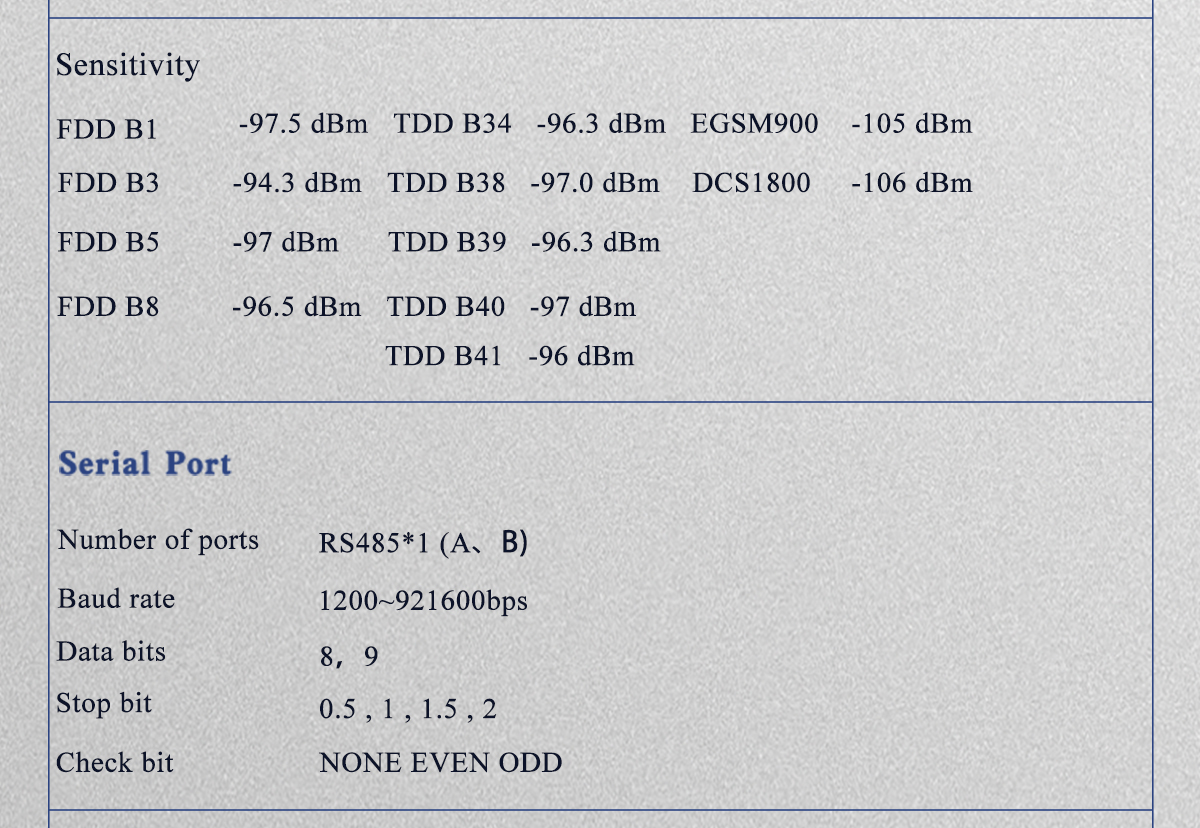

Sensibilidad
DDF B1	-97,5 dBm	TDD B34	-96,3 dBm	EGSM900	-105dBm
DDF B3	-94,3 dBm	TDD B38	-97dBm	DCS1800	-106dBm
DDF B5	-97dBm	TDD B39	-96,3 dBm
DDF B8	-96,5 dBm	TDD B40	-97dBm
		TDD B41	-96dBm

Puerto serie
número de puertos	RS485*1
estándar	RS485: A, B
velocidad en baudios	600~921600bps
bits de datos	8, 9
bit de parada	0.5 , 1 , 1.5 , 2
Dígito de control	NINGUNO

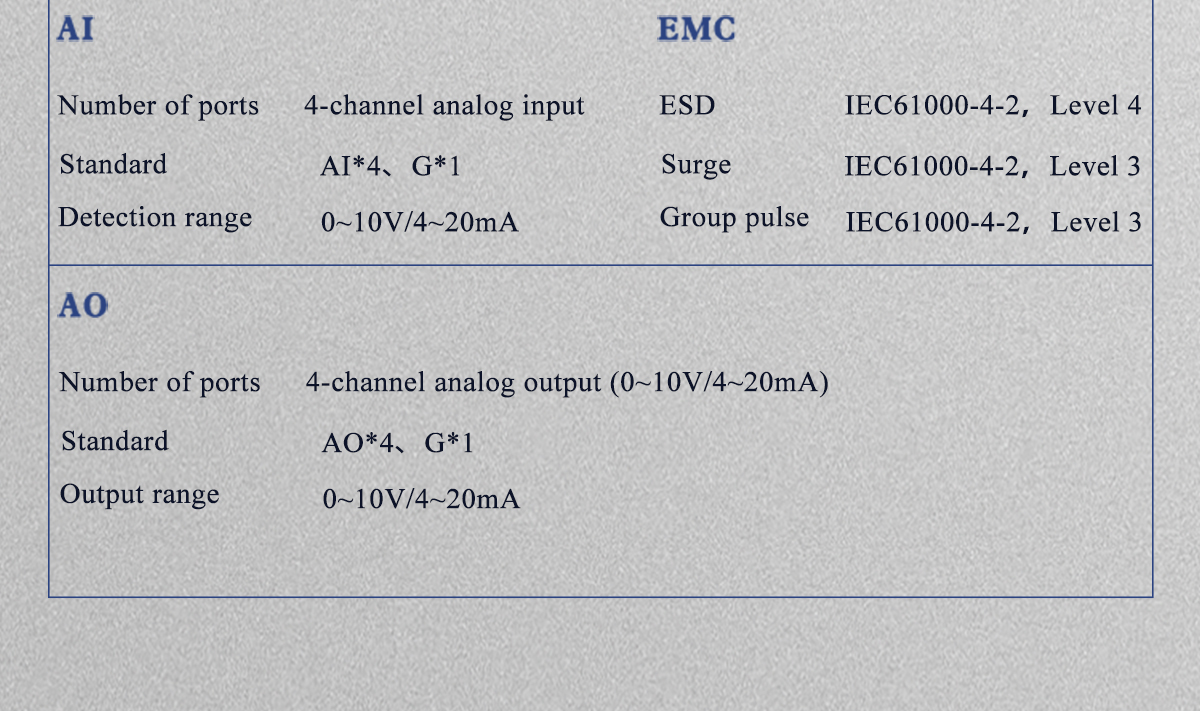

AO			AI
Número de interfaces	Salida analógica de 4 vías (0~10V/4~20mA)		Número de interfaces	4 entradas analógicas
estándar	AO4, G1		estándar	AI4, G1
rango de salida	0~10V/4~20mA		alcance de la prueba	0~10V/4~20mA

Fuente de alimentación			EMC
Tensión	9~36V		ESD	IEC61000-4-2, Nivel 4
actual	60mA(aver) @9V		sobretensión	IEC61000-4-2, Nivel 3
actual	30mA(aver) @36V		pulso de grupo	IEC61000-4-2, Nivel 3
