Guia do utilizador do CNC Gateway: Como integrar o CNC Gateway com a nova geração de CNC

Neste tutorial, vamos centrar-nos na forma de integrar o CNC Gateway com o CNC de nova geração. Esperamos que isto seja útil.

Nas aulas anteriores, abordámos:

Como o EG8200 Mini CNC Gateway se liga aos sistemas CNC da Siemens

Como integrar o CNC Gateway com o CNC da Mitsubishi

Esta aula irá apresentar uma explicação detalhada sobre os sistemas CNC de nova geração.

1. Mini Gateway CNC EG8200

O EG8200 Mini Gateway CNC É um gateway de aquisição de dados concebido especificamente para máquinas-ferramentas CNC, que oferece capacidades robustas de recolha de dados e monitorização remota. Este dispositivo suporta vários protocolos industriais, incluindo Modbus e MQTT, é compatível com máquinas-ferramentas CNC de várias marcas e permite aos utilizadores gerir remotamente as suas máquinas-ferramentas.

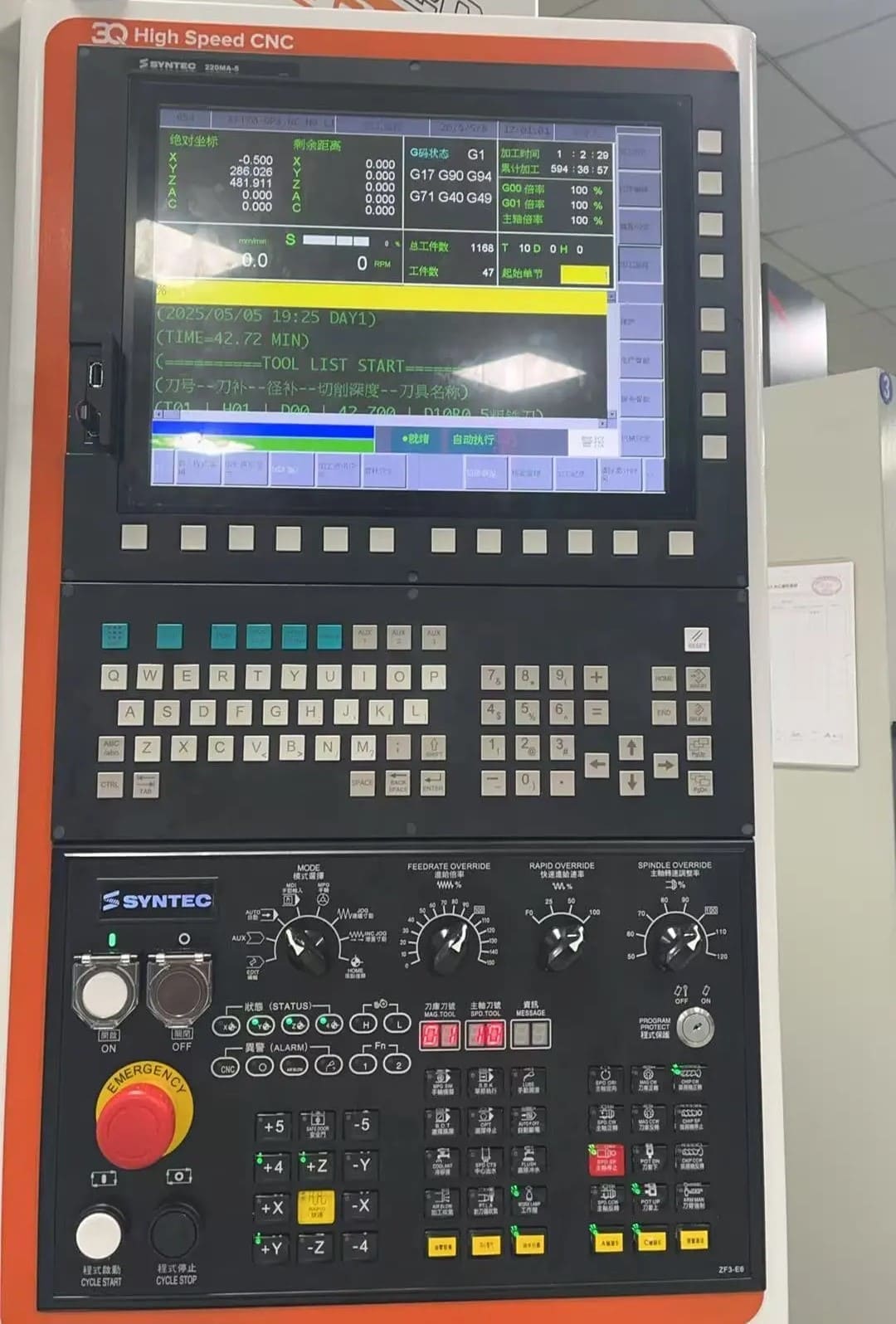

2. CNC de nova geração

Syntec Technology Co., Ltd., fundada em 1995 e com sede em Taiwan, é uma empresa especializada na investigação e desenvolvimento e no fabrico de sistemas CNC baseados em PC.

Com foco no setor das máquinas-ferramentas, o portfólio de produtos da empresa inclui controladores para máquinas de torneamento e fresagem, controladores para maquinaria industrial, servoacionamentos, motores, codificadores e outros produtos de servocontrolo, além de fornecer soluções completas de automação.

Nos últimos anos, a Syntec tem vindo a expandir-se ativamente na área da produção inteligente, lançando a sua série “Next Generation CNC”. Esta série integra gestão na nuvem, depuração inteligente e diagnóstico de equipamentos, de forma a responder às exigências da produção moderna em termos de eficiência, inteligência e fiabilidade.

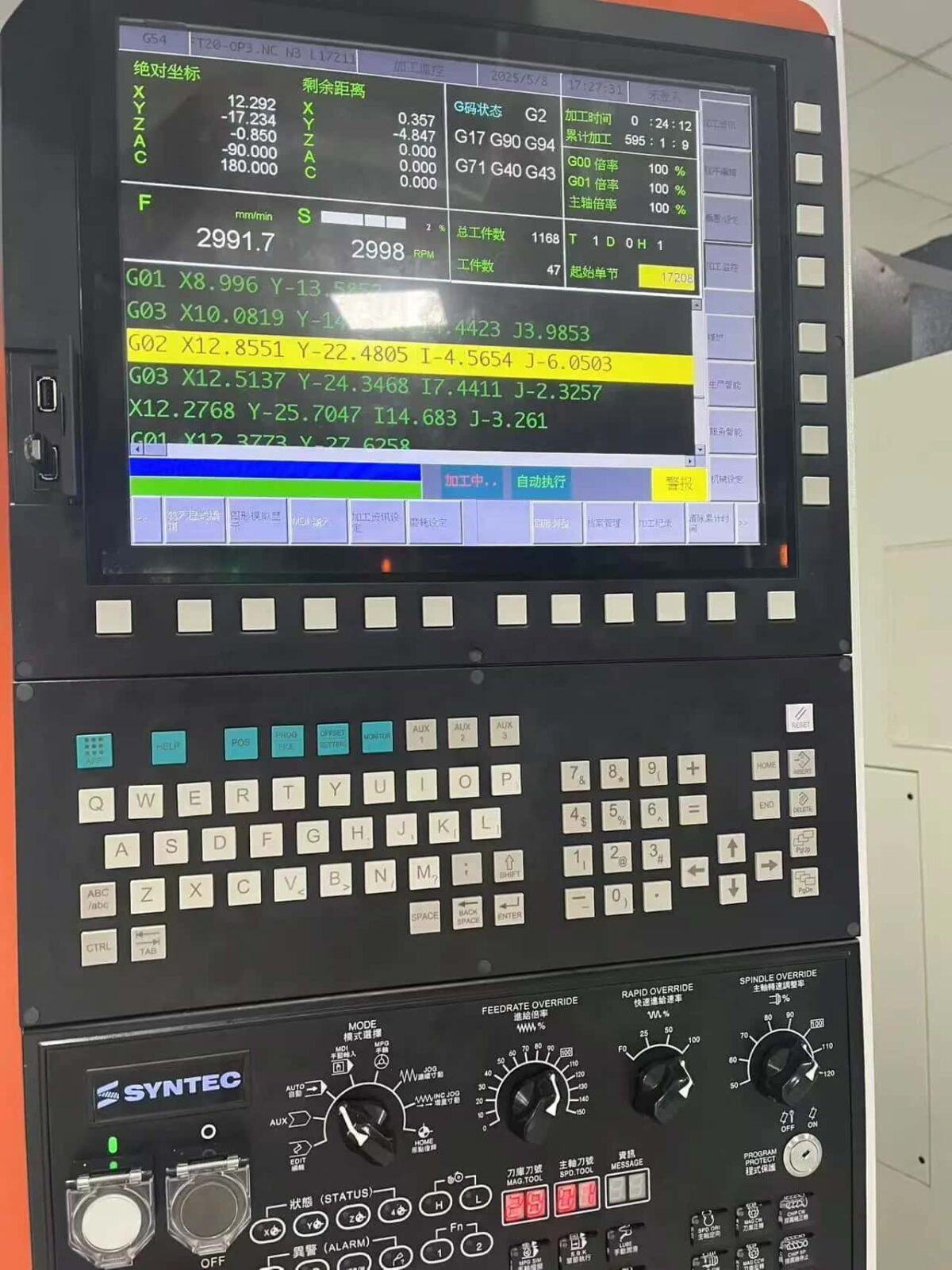

3. Como ligar o gateway EG8200Mini-CNC ao CNC de nova geração

Modelos compatíveis: SYNTEC-11MA, SYNTEC-21MA-E, SYNTEC-220MA-5

1. Ligação do hardware

O CNC de nova geração utiliza comunicação via Ethernet. Certifique-se de que o endereço IP da porta LAN do gateway e o endereço IP do CNC se encontram na mesma sub-rede (Nota: em casos especiais, poderá ser necessária uma configuração de encaminhamento se não estiverem na mesma sub-rede; consulte o apoio técnico para obter mais detalhes). Neste exemplo, os endereços IP são atribuídos da seguinte forma:

	EG8200 Mini-CNC gateway	CNC de nova geração
Endereço IP	192.168.0.88	192.168.0.21

2. Parâmetros de comunicação CNC

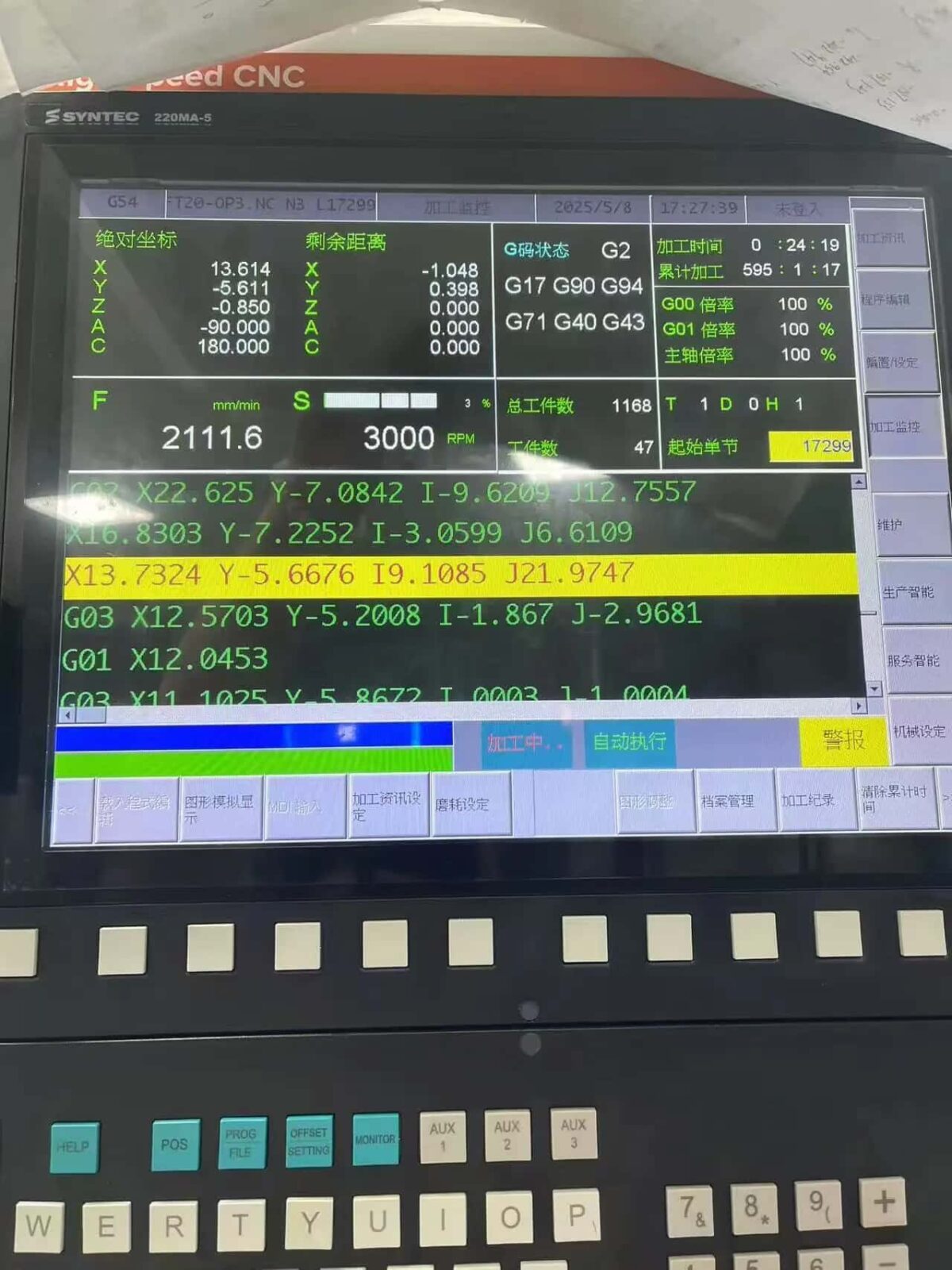

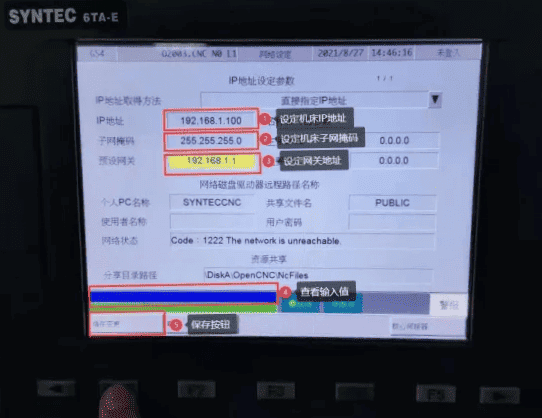

2.1. Configurações de IP da máquina CNC

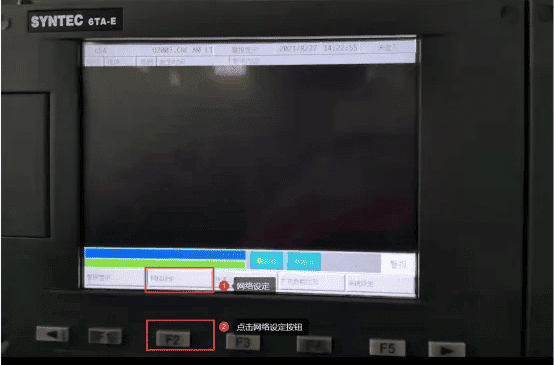

Clique em [Manutenção] -> [Definições de rede] no painel.

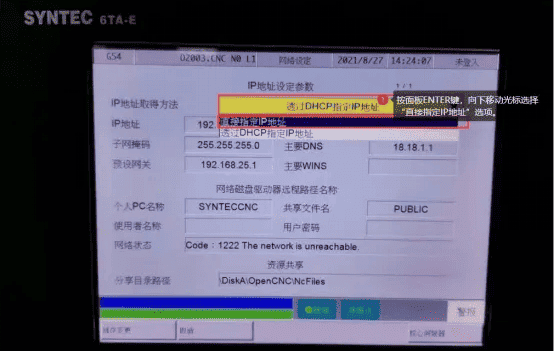

Defina [Método de obtenção do endereço IP] para «Especificar diretamente o endereço IP»

2.2. Configurar o arranque do servidor

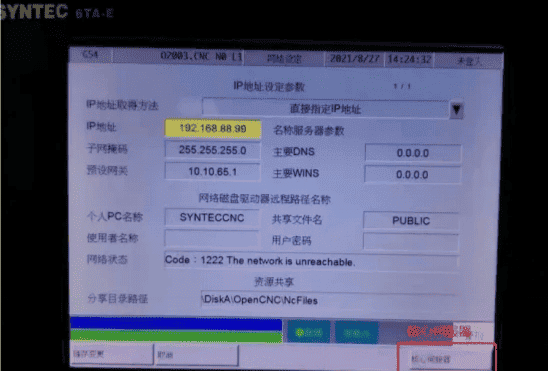

Clique no ícone do Core Server no canto inferior direito da interface da secção anterior.

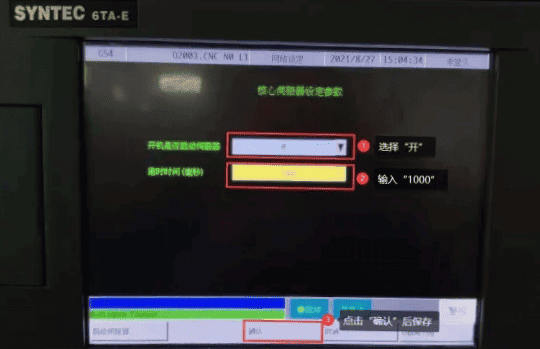

Ativar o arranque do servidor no arranque do sistema: Ativo (selecionar)

Período de tempo limite (milissegundos): 10 000 (prima ENTER após a introdução)

Após a configuração, reinicie o CNC para que as alterações entrem em vigor.

3. Configuração da porta de entrada

3.1. Configuração da ligação CNC

Arraste um nó SyntecCNC a partir do painel CNC à esquerda. Clique duas vezes para abrir a página de definições e configure da seguinte forma, com base nos parâmetros do PLC:

IP de destino: 192.168.0.19 (Introduza o endereço IP real do CNC; este é o endereço IP de ligação utilizado no exemplo)

Porto de destino: 5566 (normalmente a porta predefinida)

Tempo limite de ligação: 5000

Intervalo entre batimentos cardíacos: 60000

Tempo limite de dados: 500

Intervalo de dados: 100

Intervalo do ciclo: 100

3.2. Testes

Clique em «Implementar» e observe que é apresentado um ponto de dados a cada poucos segundos. Verifique os pontos de dados recebidos para confirmar que a comunicação foi bem-sucedida!

Para consultar a tabela de referência dos pontos de dados, consulte:

Esta é uma ficha de conteúdo sobre os Yueque. Clique na ligação para ver: https://iotrouter.yuque.com/zn3vdn/eg8000/rcieiq5xxxb6shkw
