Descrição

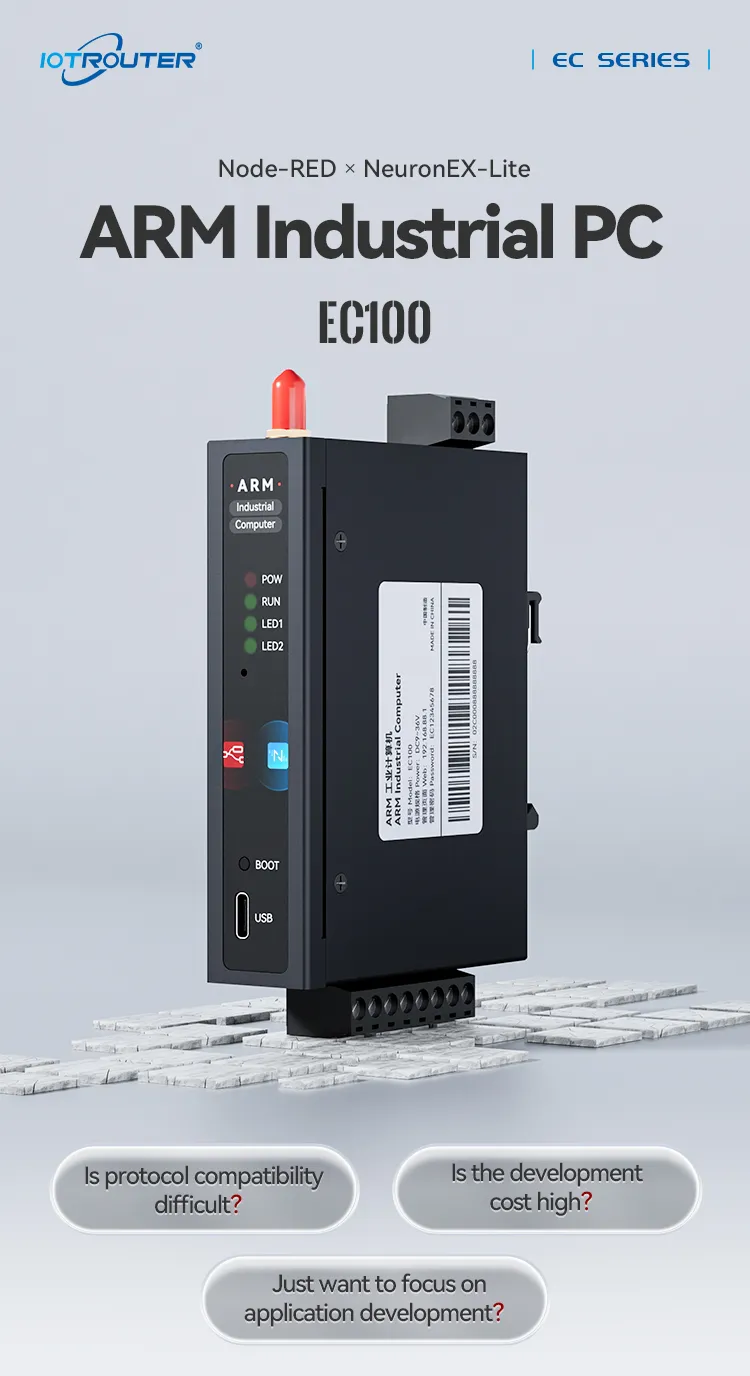

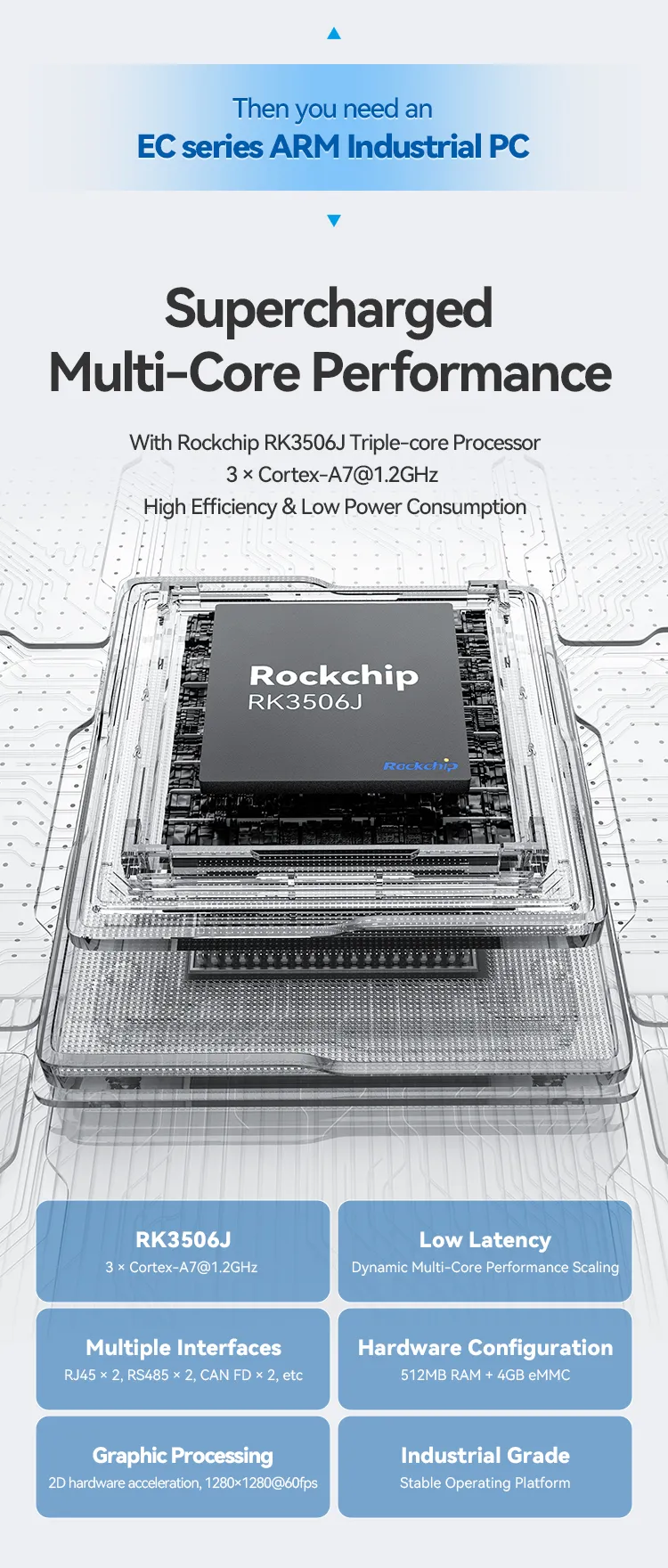

O computador industrial ARM de código aberto EC100 é equipado com o processador Rockchip RK3506J de três núcleos (3 x Cortex-A7@1.2GHz) com agendamento multicore heterogéneo AMP, proporcionando um desempenho extraordinário com elevada eficiência e baixo consumo de energia.
Concebida para oferecer fiabilidade de nível industrial, a série EC é a solução ideal para computação na periferia, fábricas inteligentes, monitorização energética e sistemas de controlo automatizados.
Principais características
Sistema Aberto
Oferece documentação completa do SDK e da API para um desenvolvimento secundário rápido

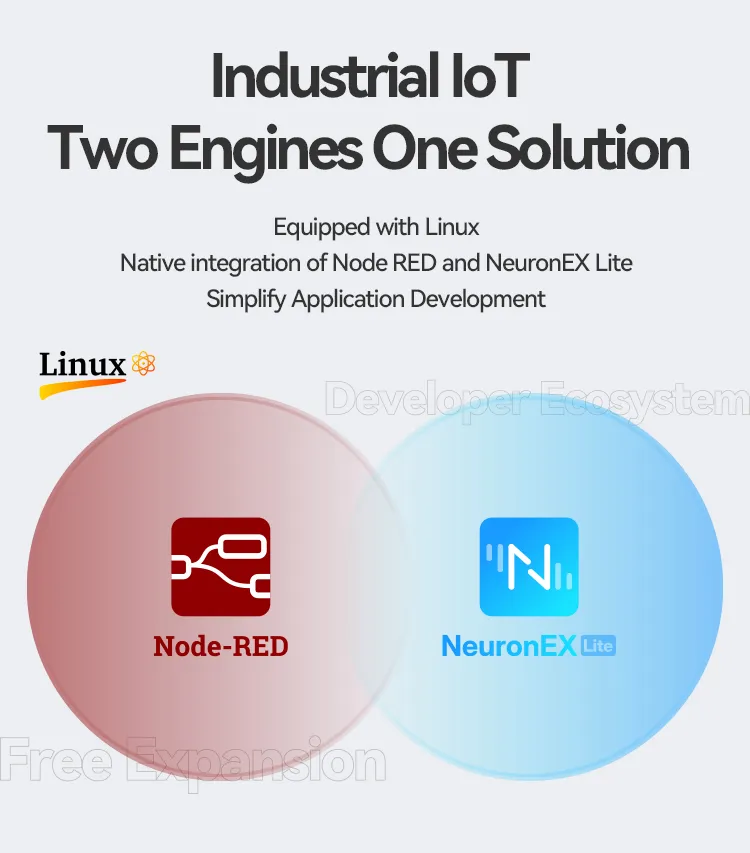

“Arquitetura ”Dual-N»
Node-RED 4.0 e NeuronEX-Lite para lógica visual e aquisição de dados

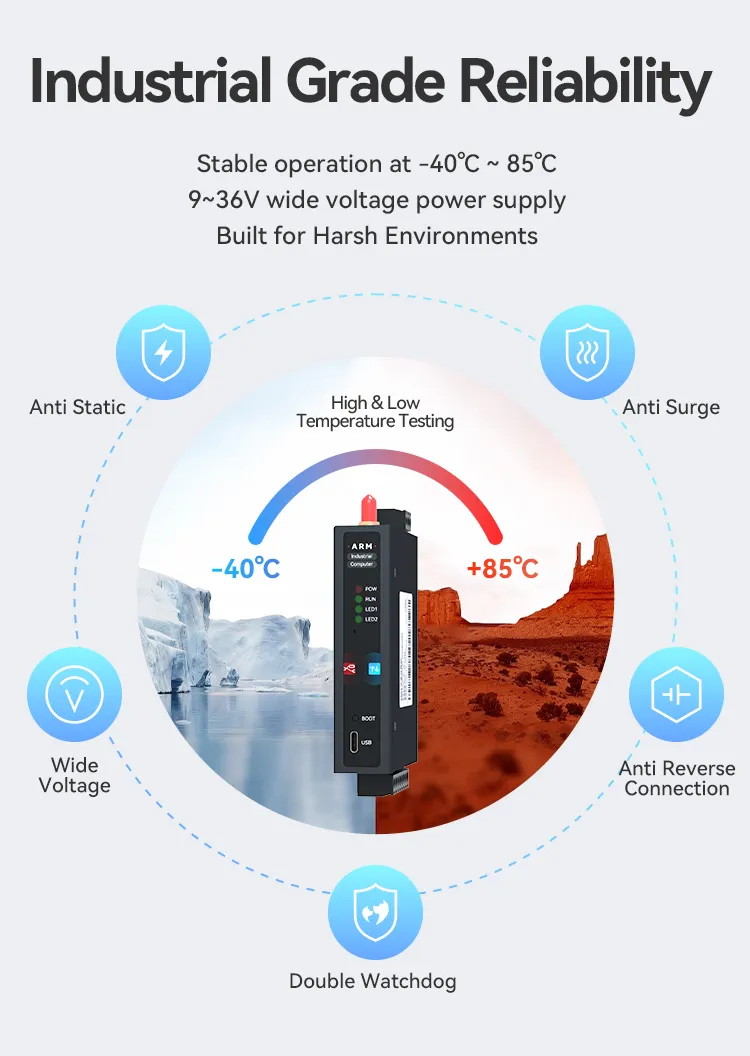

Fiabilidade de nível industrial
Funciona entre −40 °C e 85 °C, com uma ampla gama de tensão de entrada de 9 a 36 V

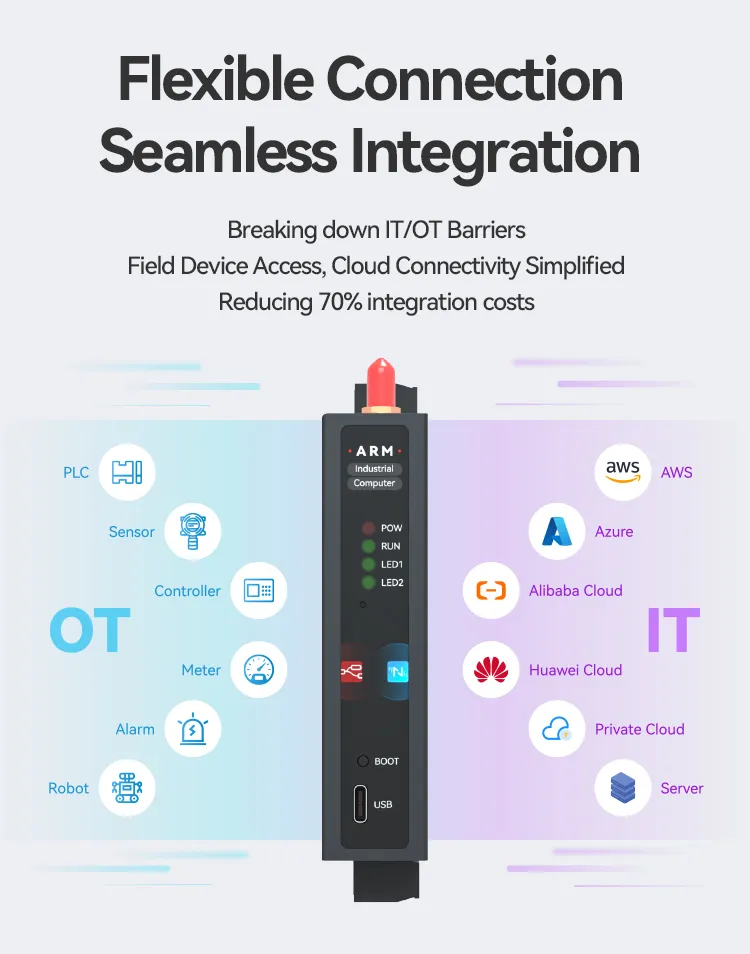

Integração perfeita
Elimina as barreiras entre TI e OT e reduz os custos de integração em 70%
* Apoio OEM/ODM, contacte o serviço de apoio ao cliente para obter mais informações.
Produtos da Série EC
Os computadores industriais ARM da Série EC incluem três famílias: EC100 (RK3506J), EC300 (RK3562J) e EC700 (RK3588J), oferecendo diferentes níveis de desempenho e configurações de hardware. Consulte a tabela abaixo para obter mais detalhes.
| Categoria | Parâmetro | EC100 | EC301 | EC500 | EC700 |
|---|---|---|---|---|---|
| Recursos do sistema | CPU | RK3506J | RK3562(J) | RK3572J | RK3588J |
| Processador | 3 × Cortex-A7 | 4 × Cortex-A53 | 2*Cortex-A73 6*Cortex-A53 | 4*Cortex-A76 4*Cortex-A55 |
|
| RAM | 512MB | 2GB | 4 GB | 8 GB | |
| eMMC | 8 GB | 16 GB | 64 GB | 128 GB | |
| GPU | N/A | Mali-G52 2EE | Mali G310 | Mali G610 MC4 | |
| NPU | N/A | 1 TOPS | 4Tops | 6 TOPS (expansíveis) | |
| Ranhura para cartão SD | Slot para Cartão Micro SD | Slot para Cartão Micro SD | Slot para Cartão Micro SD | Slot para Cartão Micro SD | |
| SSD | N/A | Slot M.2 NVMe SSD | Slot M.2 NVMe SSD | Ranhura para SSD M.2 | |
| Sistema Operacional | Linux incorporado | Linux incorporado | Linux incorporado | Linux incorporado | |
| Comunicação sem fios | 4G/5G | Opcional | Opcional | Opcional | Opcional |
| Wi-Fi | N/A | ✓ | ✓ | Opcional | |
| HaLow Wi-Fi | Opcional | N/A | N/A | N/A | |
| Interface de rede | Gigabit Ethernet | N/A | 1 | 2 | 2 |
| Fast Ethernet | 2 | 1 | N/A | N/A | |
| Interfaces de Comunicação | USB 2.0 | N/A | 2 | N/A | N/A |
| USB 3.0 | N/A | N/A | 2 | 4 | |
| Interface de depuração | Tipo C | Tipo C | Tipo C | Tipo C | |
| LED | 4 (2 programáveis pelo utilizador) | 6 (4 programáveis pelo utilizador) | 6 (4 programáveis pelo utilizador) | 4 (0 programáveis pelo utilizador) | |
| RS232 | N/A | 1 | 1 | 1 | |
| RS485 | 2 | 2 | 3 | 2 | |
| CAN | 2 | 2 | N/A | N/A | |
| Entrada digital (DI) | N/A | 2 | 2 | 1 | |
| Saída digital (DO) | N/A | 2 | 2 | 2 | |
| Entrada analógica (AI) | N/A | N/A | 2 | N/A | |
| Saída analógica (AO) | N/A | N/A | 2 | N/A | |
| Multimídia | Tela Sensível ao Toque | N/A | N/A | N/A | N/A |
| Saída HDMI | N/A | ✓ | ✓ (1 entrada / 1 saída) | ✓ (1 entrada / 1 saída) | |
| Saída de Áudio | N/A | Tomada para auscultadores de 3,5 mm | Tomada para auscultadores de 3,5 mm | Tomada para auscultadores de 3,5 mm | |
| Especificações de hardware | Tensão de funcionamento | 9–36 V | 9–36 V | 9–36 V | 12 V CC |
| Corrente operacional | 75 mA / 12 V | 350 mA / 12 V | - mA/12 V | 3000 mA/12 V | |
| Certificação | CE | CE | CE | CCC | |
| Temperatura de funcionamento | -40 a 85 °C | -40~85℃ / -20~70℃ | -40 a 85 °C | -20 a 70 ℃ | |
| Recursos de Software | Manutenção à distância | ✓ | ✓ | ✓ | ✓ |
| Gestão remota | ✓ | ✓ | ✓ | ✓ | |
| Nó-vermelho | ✓ | ✓ | ✓ | ✓ | |
| NeuronEX | ✓ | ✓ | ✓ | ✓ | |
| Fuxa | ✓ | ✓ | ✓ | ✓ | |
| Desenvolvimento Secundário | ✓ | ✓ | ✓ | ✓ | |
| Sistema Aberto | ✓ | ✓ | ✓ | ✓ |
Acesso rápido aos produtos da série EC →
Principais funções

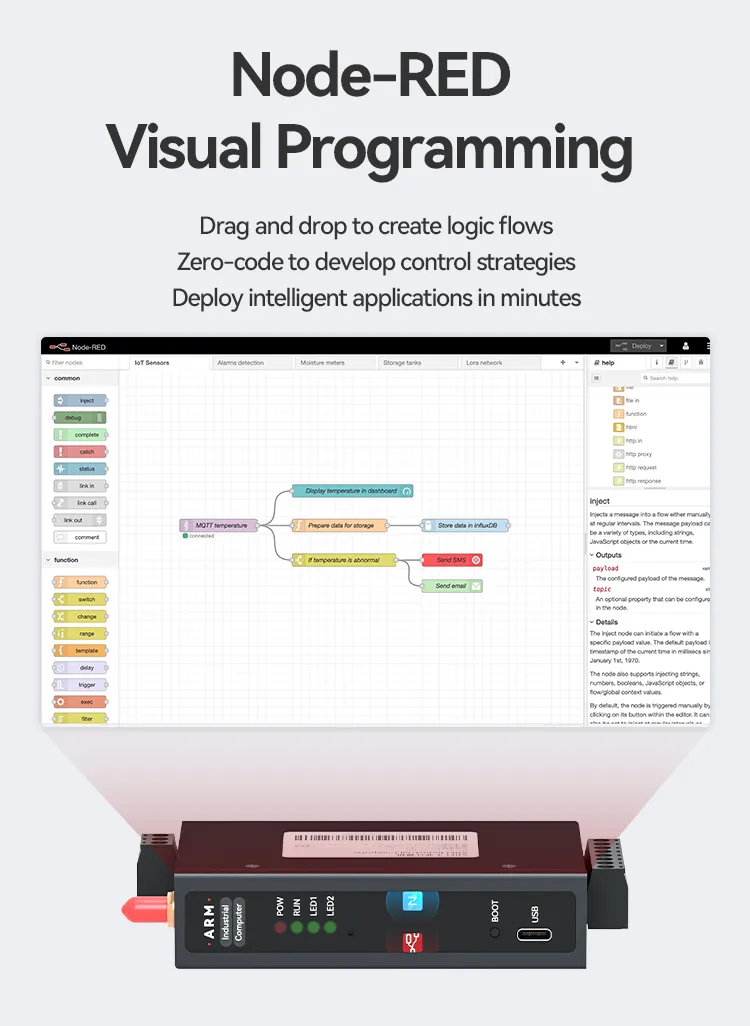

Programação visual Node-RED
Com a tecnologia de programação visual Node-RED, o EC100 permite o desenvolvimento rápido de automações através da conceção de fluxos de trabalho com a funcionalidade «arrastar e largar», a criação de estratégias de controlo sem código e a implementação inteligente de aplicações em poucos minutos.

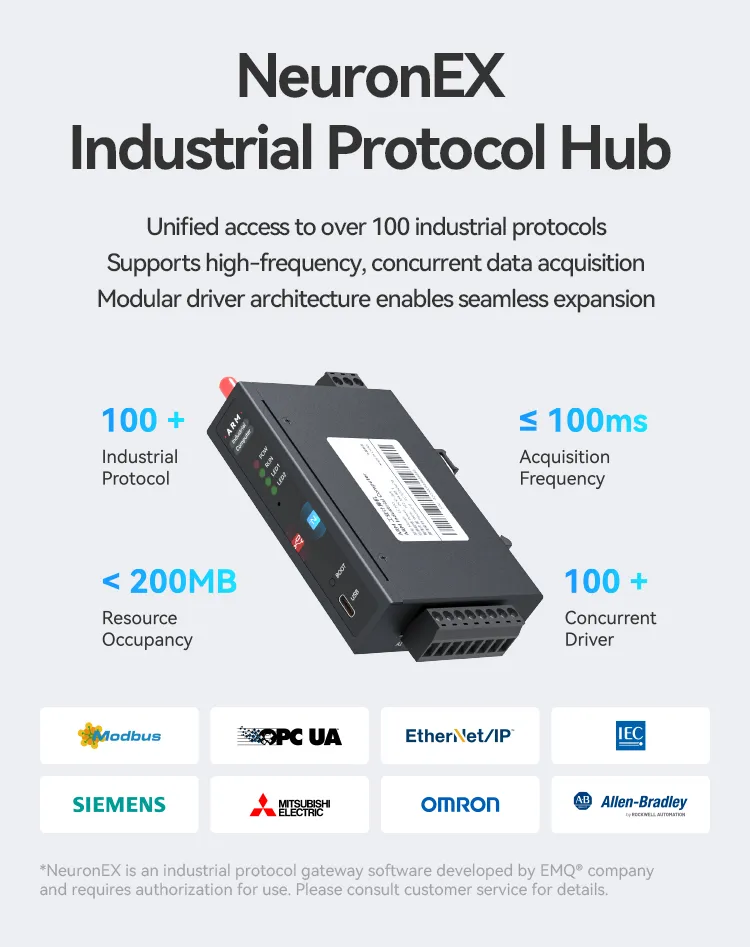

Integração do NeuronEX Protocol Hub
Com suporte para o NeuronEX Industrial Protocol Hub, o EC100 permite uma conectividade perfeita com mais de 100 protocolos industriais, a aquisição simultânea de dados a alta frequência e uma expansão flexível através de uma arquitetura modular de controladores.

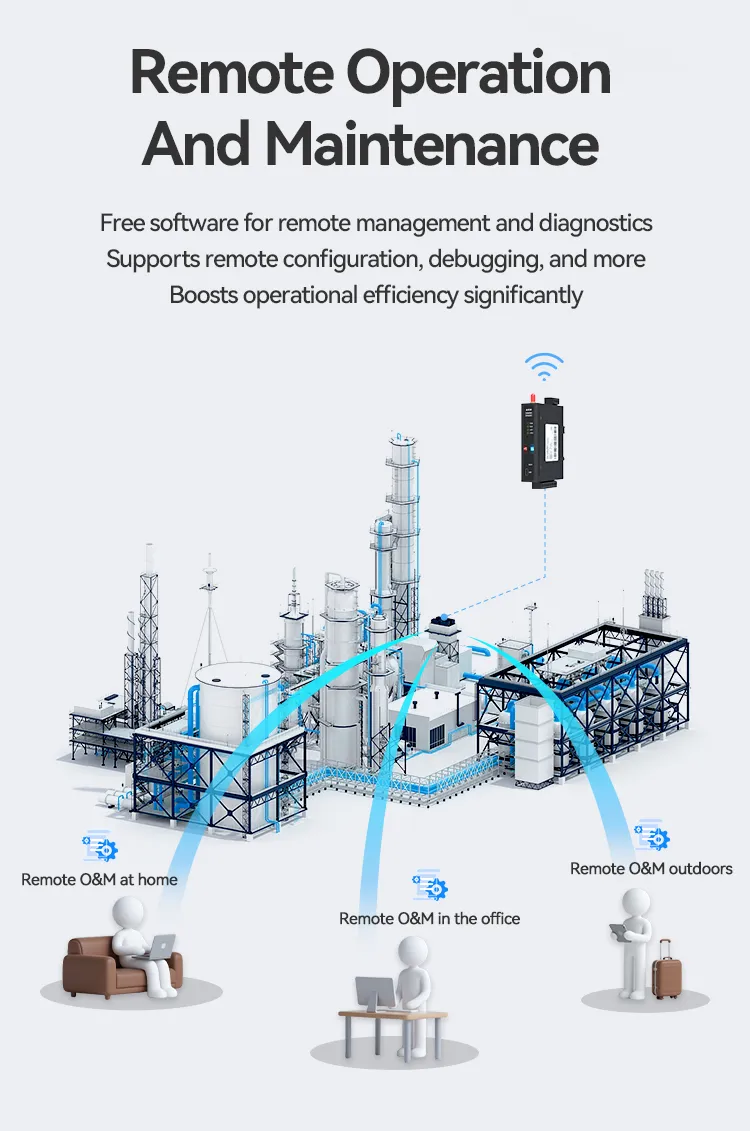

Gestão remota
O software gratuito de operação e manutenção remota suporta a gestão, o diagnóstico, a configuração e a depuração remotas, permitindo uma manutenção eficiente dos dispositivos e uma maior eficiência operacional.

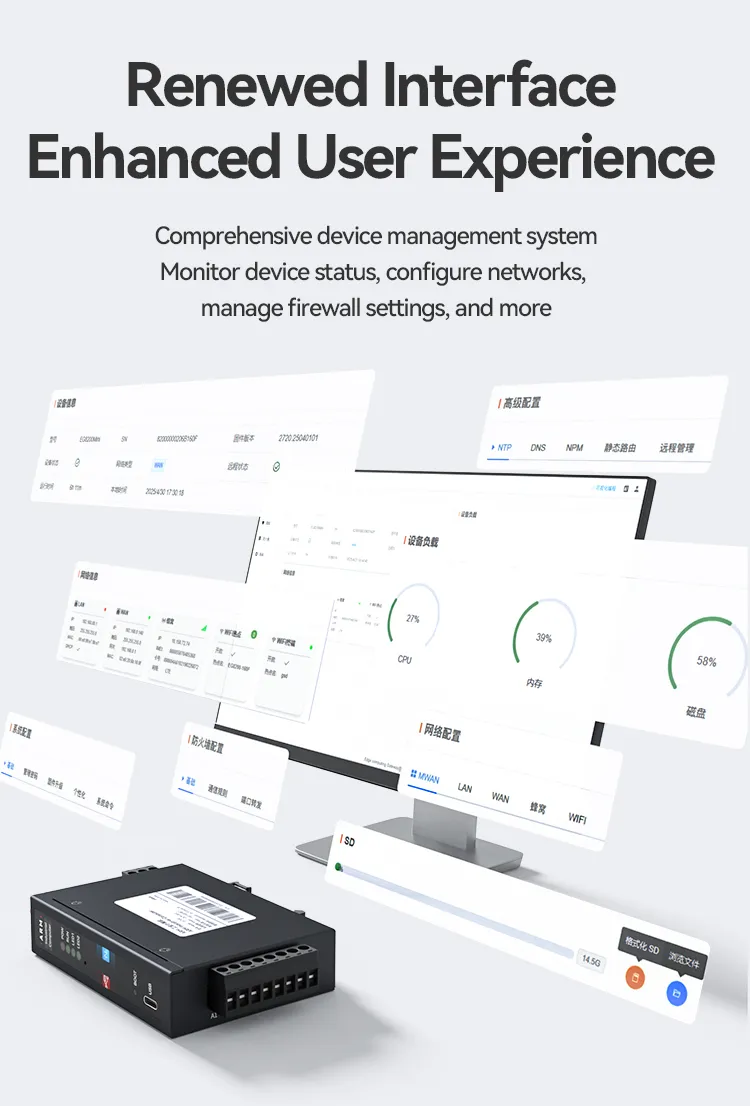

Gestão abrangente de dispositivos
O EC100 integra um sistema abrangente de gestão de dispositivos para monitorização do estado em tempo real, configuração de rede, gestão da firewall e manutenção eficiente dos dispositivos.
Casos de utilização típicos
1. Implementar aplicações industriais personalizadas mais rapidamente
Muitos fabricantes de equipamentos e integradores de sistemas precisam de desenvolver soluções industriais personalizadas, mas, muitas vezes, dedicam um tempo considerável à criação de funções básicas do sistema.
O EC100 oferece uma plataforma aberta de computação industrial baseada em Linux com funcionalidades de software integradas, permitindo que os programadores se concentrem no desenvolvimento de aplicações, em vez de nas funções subjacentes do sistema. Com o Node-RED, o suporte ao NeuronEX, a gestão remota e os recursos de desenvolvimento, o EC100 ajuda a acelerar a implementação de aplicações industriais.
2. Gestão remota de dispositivos industriais distribuídos
A gestão de dispositivos industriais instalados em vários locais pode revelar-se um desafio quando é necessário acesso físico para manutenção e resolução de problemas.
O EC100 oferece funcionalidades de gestão remota que permitem aos engenheiros monitorizar o estado dos dispositivos, realizar diagnósticos e efetuar a manutenção dos sistemas implementados. Isto ajuda os fabricantes de equipamentos e os integradores de sistemas a reduzir os custos de assistência e a melhorar a eficiência do serviço pós-venda.
3. PC industrial incorporado com boa relação custo-benefício
Muitas aplicações industriais exigem uma plataforma informática dedicada, mas os computadores industriais tradicionais podem ser caros e demasiado grandes, enquanto as placas de nível de consumo não oferecem a fiabilidade industrial necessária.
O EC100 combina hardware de nível industrial, suporte ao sistema operativo Linux aberto e implementação flexível de software numa plataforma compacta baseada em ARM, proporcionando uma solução económica para atualizações de equipamentos e aplicações incorporadas personalizadas.
A Vantagem Fundamental
O EC100 combina hardware de nível industrial, uma plataforma Linux aberta, ferramentas de software integradas e capacidades de gestão remota numa única solução compacta. Permite aos programadores e integradores de sistemas criar e implementar aplicações industriais personalizadas de forma mais rápida e eficiente.
FAQ
P1. Posso instalar e atualizar o Node-RED no EC100?
A1: Sim. O EC100 baseia-se num sistema Linux aberto, permitindo aos utilizadores instalar, atualizar e personalizar o Node-RED de acordo com os requisitos dos seus projetos.
Ao contrário dos sistemas incorporados altamente personalizados, o EC100 oferece um ambiente de software mais aberto, proporcionando aos programadores maior flexibilidade no desenvolvimento de aplicações e na personalização do sistema.
P2. Posso executar as minhas próprias aplicações no EC100?
A2: Sim. O EC100 suporta a implementação de aplicações personalizadas com base no seu ambiente Linux aberto. ÉSuporta ambientes de desenvolvimento comuns, permitindo aos engenheiros alargar as funções dos dispositivos para além das aplicações padrão dos gateways.
P3. O EC100 pode ligar-se a PLCs e a dispositivos industriais?
A3: Sim. O EC100 suporta interfaces industriais, tais como RS485 e CAN, permitindo a ligação a PLCs, contadores, sensores e outros dispositivos de campo.
Com software de protocolos industriais, como o NeuronEX, o EC100 pode recolher e integrar dados de campo com plataformas SCADA, MES e de IoT industrial.
P4. O EC100 pode executar um broker MQTT ou aplicações MQTT?
P4: Sim. O dispositivo pode funcionar como um cliente MQTT para a comunicação de dados industriais. Caso seja necessário um broker MQTT independente, os utilizadores podem instalar e implementar software de broker MQTT de acordo com as necessidades da sua aplicação.

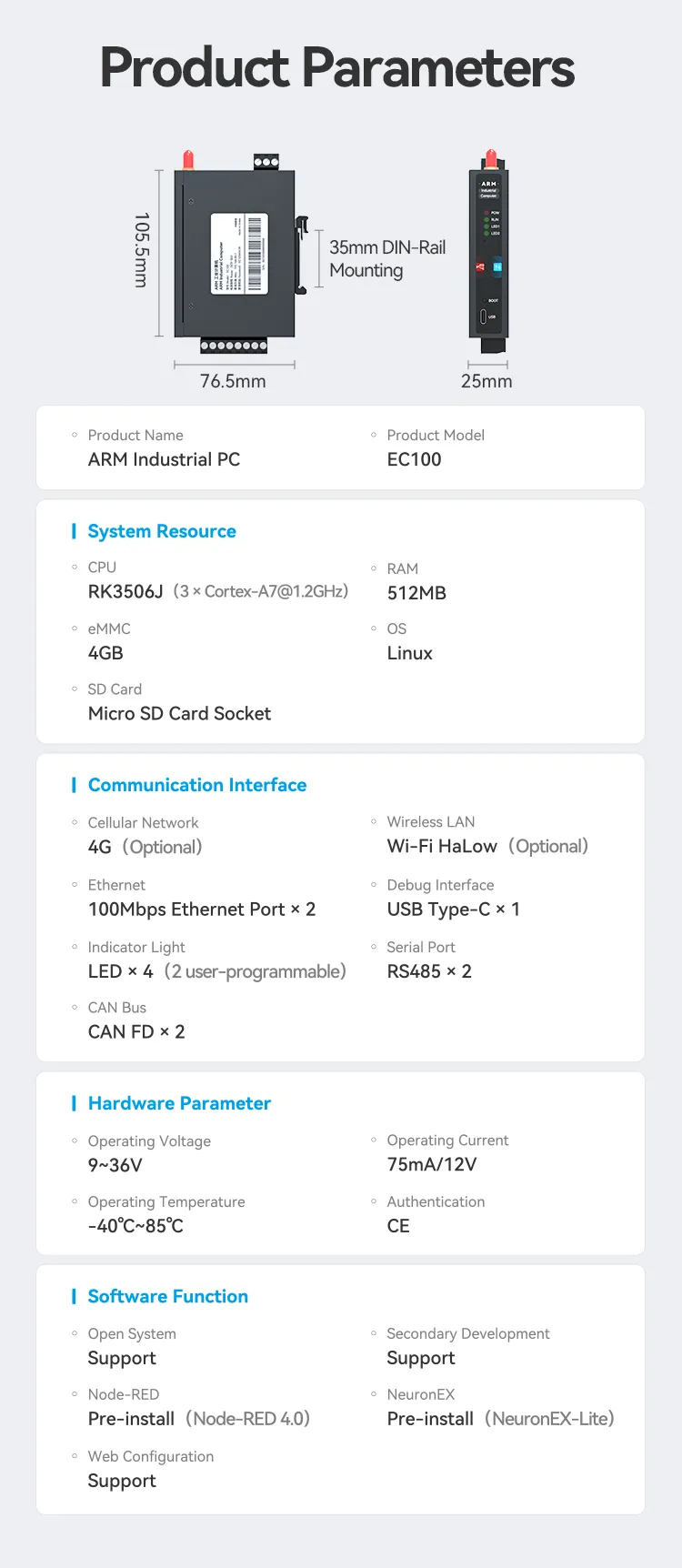

Dimensões do produto e interfaces

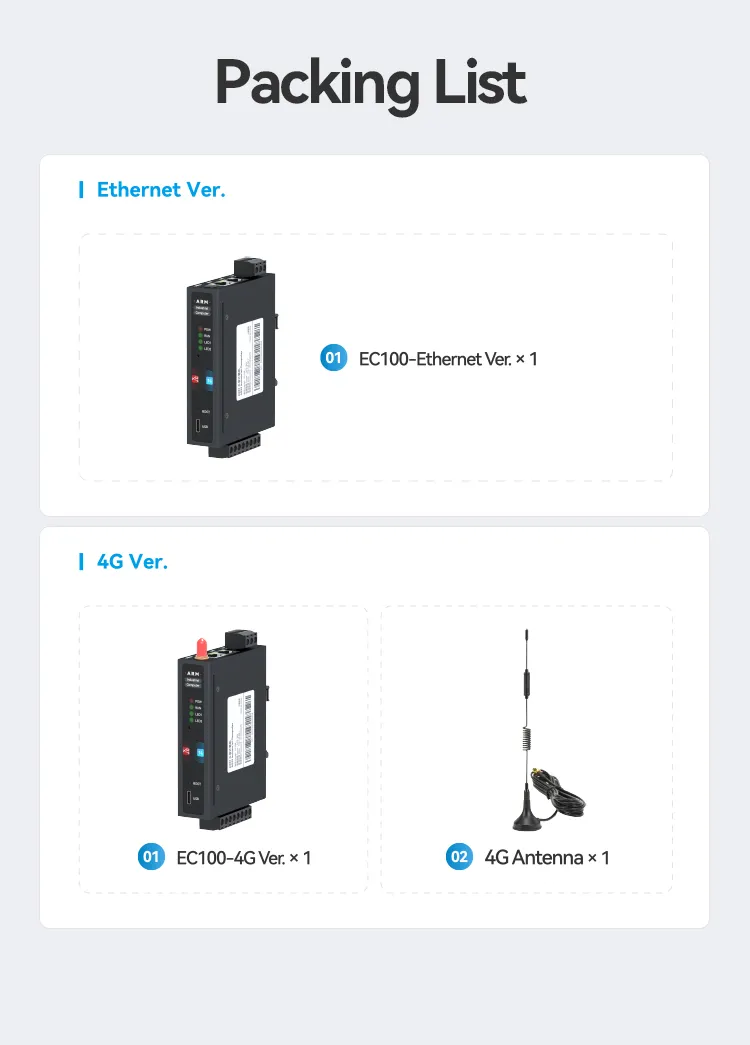

Lista de embalagem
