De transparante transmissiefunctie van Zonghengyun kan afstandsbediening van steunen DTU / RTU apparatuur zonder IP van het openbare netwerk, waardoor klanten productfuncties snel kunnen testen en begrijpen en de ontwikkelingscyclus aanzienlijk kunnen verkorten. Dit document gebruikt de ZHC4921 als voorbeeld. Producten van hetzelfde type kunnen dit als referentie gebruiken.
1. Voorbereiding
De PC van de gebruiker moet installeren: ① virtuele seriële poort; ② Zonghengyun transparant transmissietool
1. Virtuele seriële poort-converteer socket naar seriële poort
2. Zongheng Cloud Transparant Transmission Tool-Connect met Zongheng Cloud. Nadat de verificatie is geslaagd, stuurt Zongheng Cloud de DTU-gegevens door naar het IP-adres van de gebruiker.
1.1. Installatie van Zonghengyun transparante transmissiesoftware
ZHC4921 Zonghengyun transparante transmissie tool is een groene installatie-vrije versie, die kan worden gedownload door een bezoek aan de officiële website.
Na het downloaden ziet het pictogram er als volgt uit, dubbelklik om uit te voeren:
1.2. Virtuele seriële poort installeren
Virtuele seriële poort: Zoals de naam al suggereert, is het geen echte fysieke seriële poort. Gewone fysieke seriële poorten moeten op de computer worden aangesloten om door de computer herkend te worden. De software voor virtuele seriële poorten kan de computer "verwarren" en de computer laten denken dat u meerdere seriële poorten hebt (in werkelijkheid is dat niet zo, deze seriële poorten zijn virtueel). Virtuele seriële poorten verschijnen meestal in paren, één om te ontvangen en één om te zenden. De belangrijkste functie is een seriële poort die gebruikt wordt om TCP-gegevens te ontvangen van het netwerk, en een seriële poort die gebruikt wordt om TCP-gegevens te versturen. Het gebruik van deze functie wordt later in detail uitgelegd.
Met dank aan de SourceForge.net open source gemeenschap voor de uitstekende virtuele seriële poort software com0com, die je kunt downloaden door de officiële website te bezoeken.
1.2.1 Installatie van software voor virtuele seriële poort

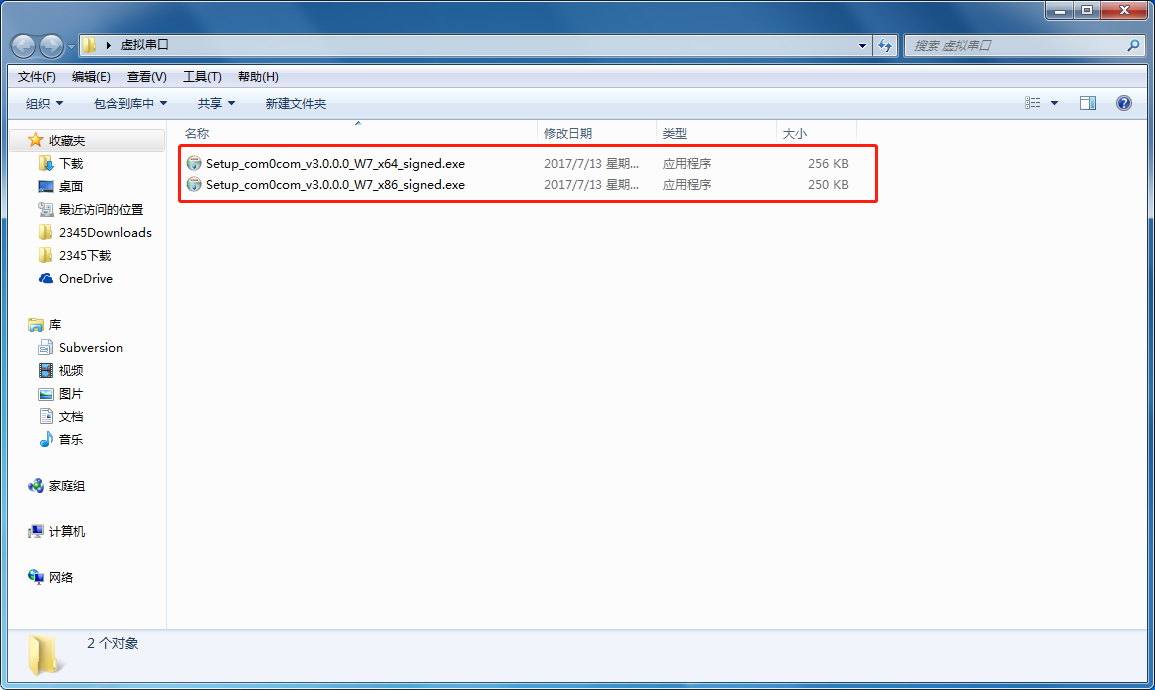

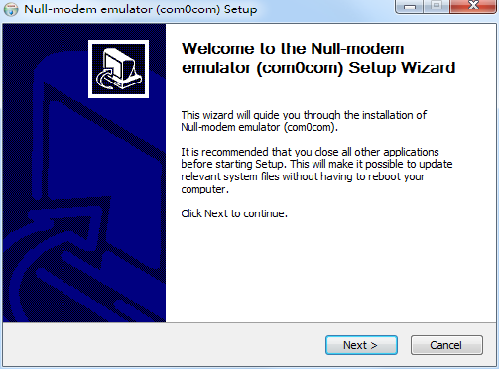

Stap 1: Dubbelklik op de versie die geschikt is voor je besturingssysteem. Selecteer voor win10 de x64-versie.
Stap 2: Selecteer "NEXT".

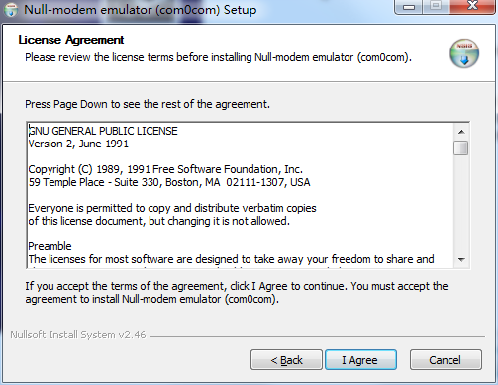

Stap 3: Selecteer "Ik ga akkoord".
Stap 4: Selecteer "VOLGENDE".

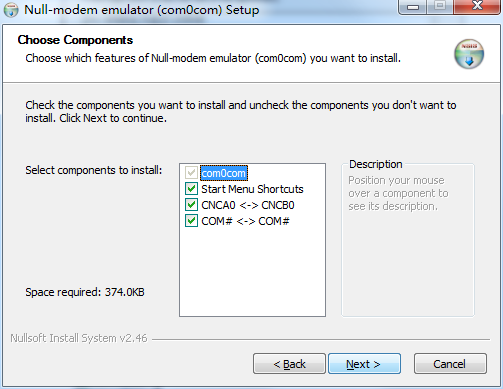

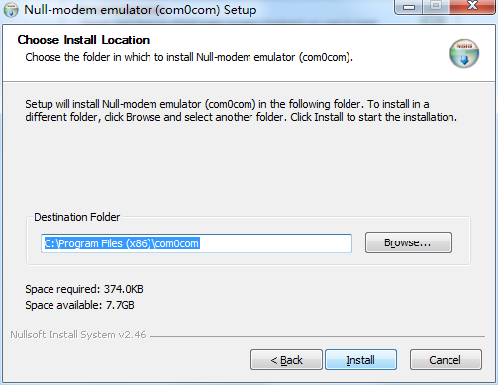

Stap 5: Selecteer "Installeren

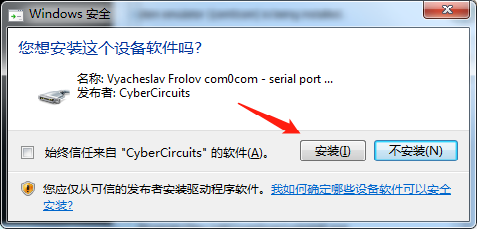

Stap 6: Selecteer "Installeren" stuurprogramma
Stap 7: Wacht tot de installatie is voltooid, klik op "NEXT" en "Finish" om de installatie te voltooien.

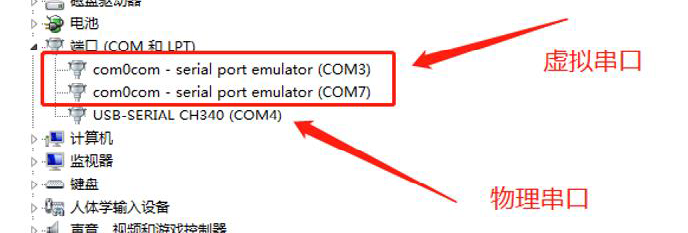

Stap 8: Nadat de software-installatie voltooid is, controleert u apparaatbeheer en ziet u dat er standaard een set virtuele seriële poorten geïnstalleerd is.
1.2.2. Virtuele seriële poorten toevoegen en verwijderen

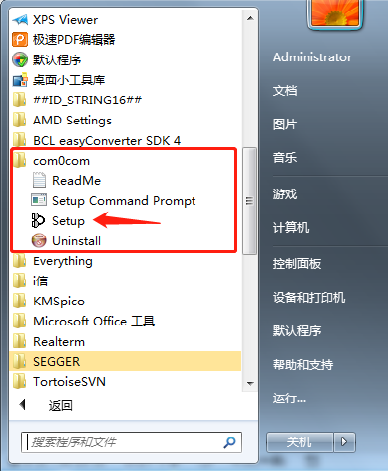

Stap 1: Zoek in het installatieprogramma van de computer naar de toepassing "com0com" en voer "Setup" uit.
Stap 2: U ziet dat er standaard een paar virtuele seriële poorten zijn toegevoegd. Selecteer deze optie om een nieuw paar virtuele seriële poorten aan te maken.

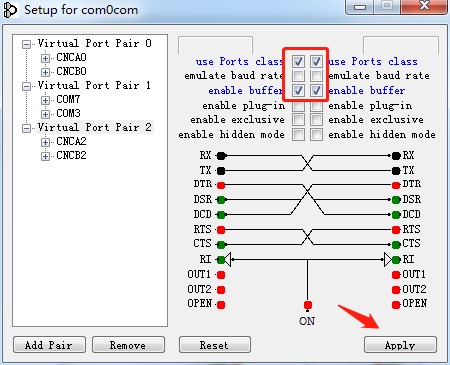

Stap 3: Selecteer om poortnaamgeving in te schakelen en caching in te schakelen, klik op Toepassen en de virtuele seriële poort is succesvol aangemaakt.
Om de seriële poort te verwijderen, klikt u op "remove" (verwijderen).
Opmerking: Gebruikers hoeven zich niets aan te trekken van het seriële poortnummer. In theorie kunnen talloze virtuele seriële poorten aangemaakt worden.
2. Gebruik van Zonghengyun transparante transmissiesoftware

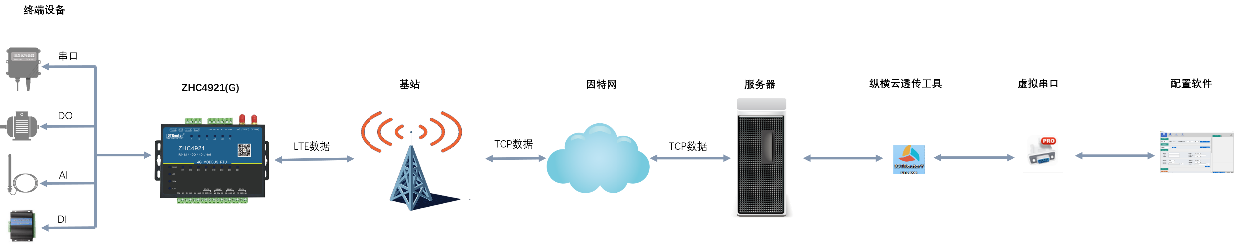

Eenvoudig gezegd, ZHC4921 Zonghengyun transparante transmissiesoftware (hierna "deze software" genoemd) brengt een overeenkomstige relatie tot stand tussen TCP en seriële poorten. ZHC4921 communiceert met de Zongheng cloud server op basis van TCP en deze software communiceert ook met de server op basis van TCP. De twee vormen een linkrelatie op basis van het coderingsalgoritme dat intern door Zongheng werd ontwikkeld. Op deze manier kan ZHC4921 communiceren met deze software. Tegelijkertijd kunnen gebruikers een virtuele seriële poort selecteren die overeenkomt met deze verbindingsrelatie, zodat draadloze communicatie op afstand tussen de virtuele seriële poort en ZHC4921 mogelijk is.

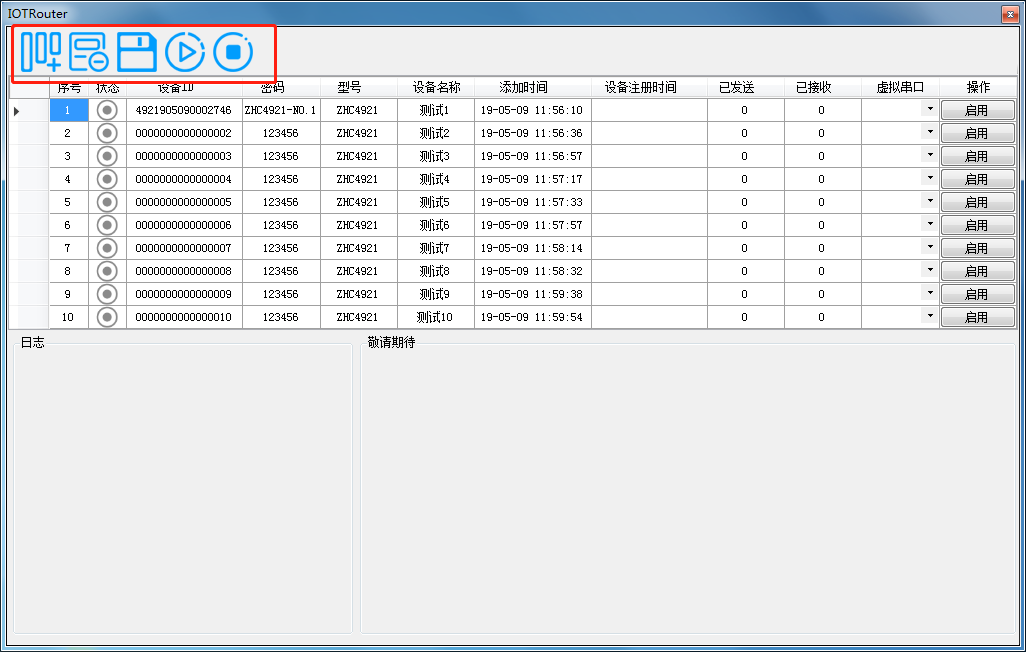

De titels van de ZHC4921 Zonghengyun transparante transmissietool zijn van links naar rechts: apparaat toevoegen, apparaat verwijderen, informatie opslaan, starten met één klik en sluiten met één klik.
3. Nieuw apparaat toevoegen
Om een nieuw apparaat toe te voegen, moet de gebruiker achtereenvolgens de apparaat-ID, het wachtwoord, het model en de apparaatnaam invoeren. Deze vier parameters zijn vereist. De apparaat-ID en het wachtwoord zijn bepalend voor het tot stand brengen van een verbinding. Laat deze informatie niet uitlekken.
De registratietijd van het apparaat geeft de tijd weer waarop het apparaat een verbinding heeft gemaakt met de server. Het wordt weergegeven nadat de software en de server een normale communicatie tot stand hebben gebracht. Gebruikers kunnen aan de hand van dit item beoordelen of het apparaat online is.
Verzonden en Ontvangen geven respectievelijk de huidige hoeveelheid verzonden en ontvangen gegevens weer.
Selecteer voor de virtuele seriële poort een willekeurige virtuele seriële poort en noteer het andere seriële poortnummer dat eraan gekoppeld is.
3.1. Cloud transparante transmissie inschakelen

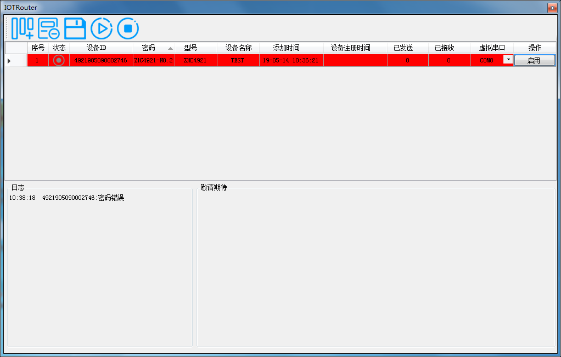

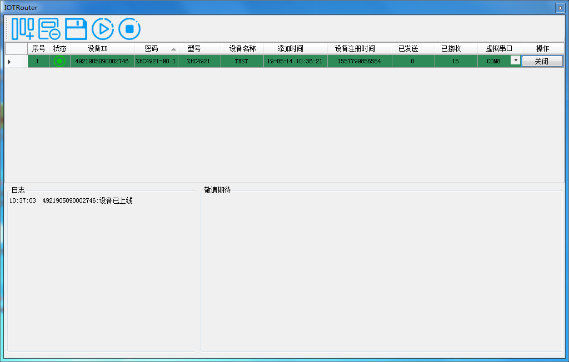

Klik op de enable-knop en de software maakt verbinding met de server. Als de beveiligingsauthenticatie geslaagd is, wordt een groene achtergrond weergegeven. Als de authenticatie mislukt, wordt een rode achtergrond weergegeven. Belangrijke informatie wordt weergegeven in het logboek.
3.2.Datacommunicatie

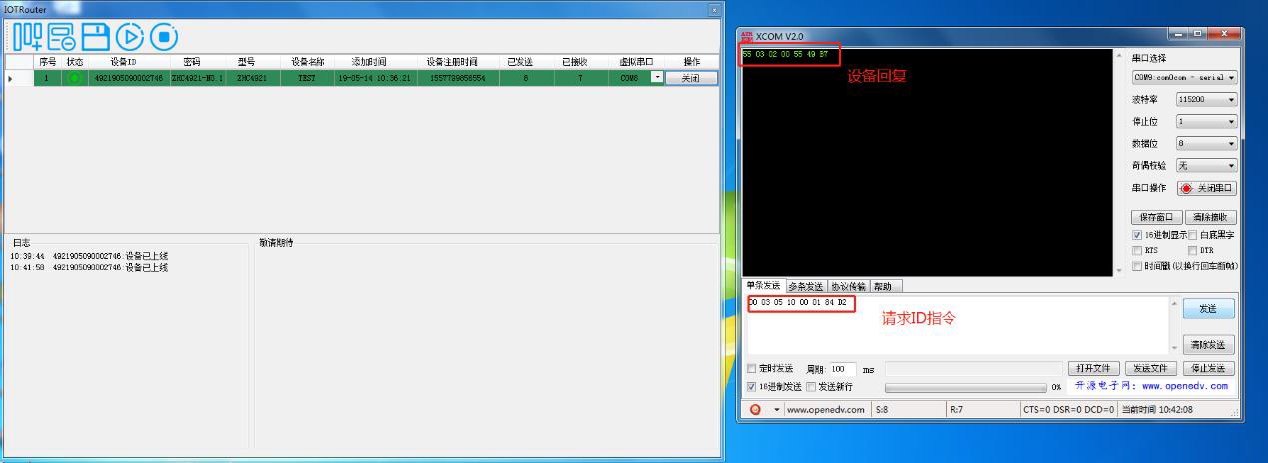

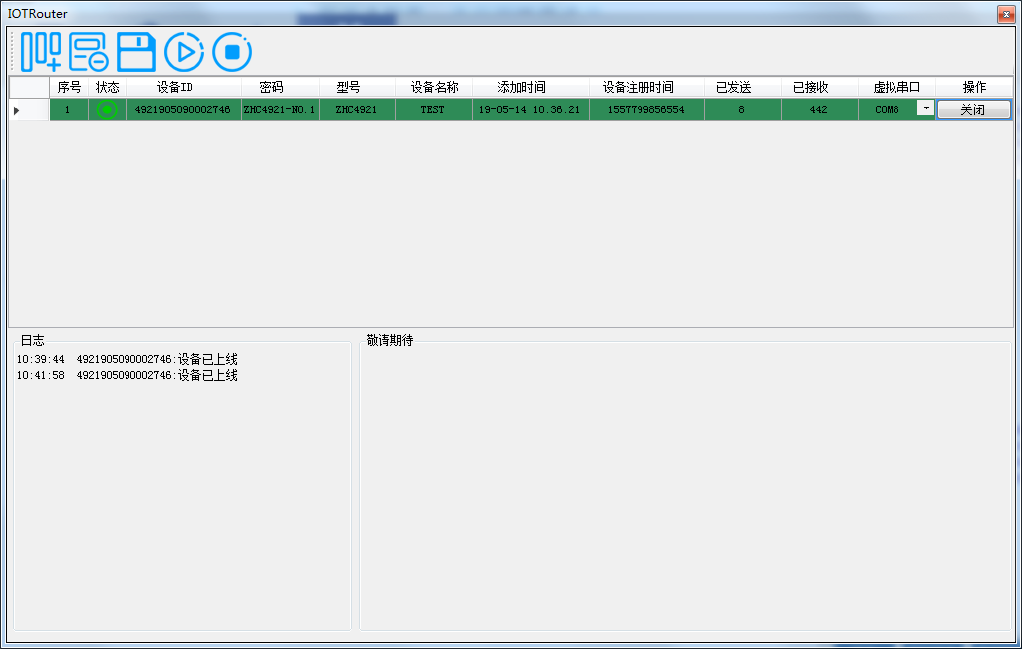

Als we deze machine als voorbeeld nemen, is de geselecteerde virtuele seriële poort COM8 en de seriële poortrelatie die door de virtuele seriële poort van deze machine is gemaakt, is: C0M8-COM9. Selecteer het seriële poortgereedschap en open COM9 om datacommunicatie met het apparaat tot stand te brengen.
4. Externe configuratie
In sommige gevallen hebben klanten draadloze configuratie op afstand nodig. Klanten hoeven alleen geavanceerde eenvoudige handelingen uit te voeren om dit te bereiken.
a.ZHC4921 apparaat resetten
b. Open de software en schakel de koppeling met succes in
c. Gebruik de configuratiesoftware van de ZHC4921 om de overeenkomstige virtuele seriële poort te openen.
Voorbeeld: De apparaatinformatie is als volgt
Stap 1: Open Zonghengyun transparante transmissiesoftware, voeg apparaten toe en selecteer virtuele seriële poort COM8.

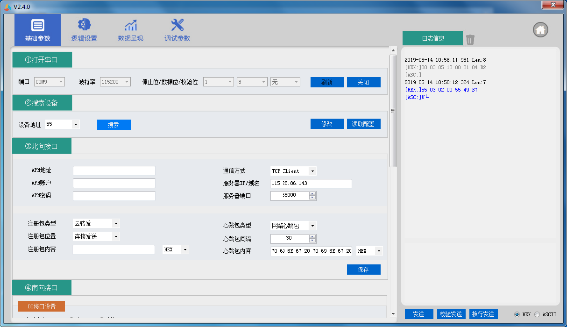

Stap 2: Gebruik de configuratiesoftware van de ZHC4921 om de virtuele seriële poort COM9 te openen voor configuratie op afstand.
5. Afstandsbediening
Raadpleeg hoofdstuk 4 Externe configuratie. Nadat de gebruiker de overeenkomstige configuratie heeft uitgevoerd in de "Zonghengyun transparante transmissiesoftware", opent hij de configuratiesoftware van de ZHC4921 en selecteert hij de overeenkomstige virtuele seriële poort om afstandsbediening te realiseren.
6. Upgrade op afstand

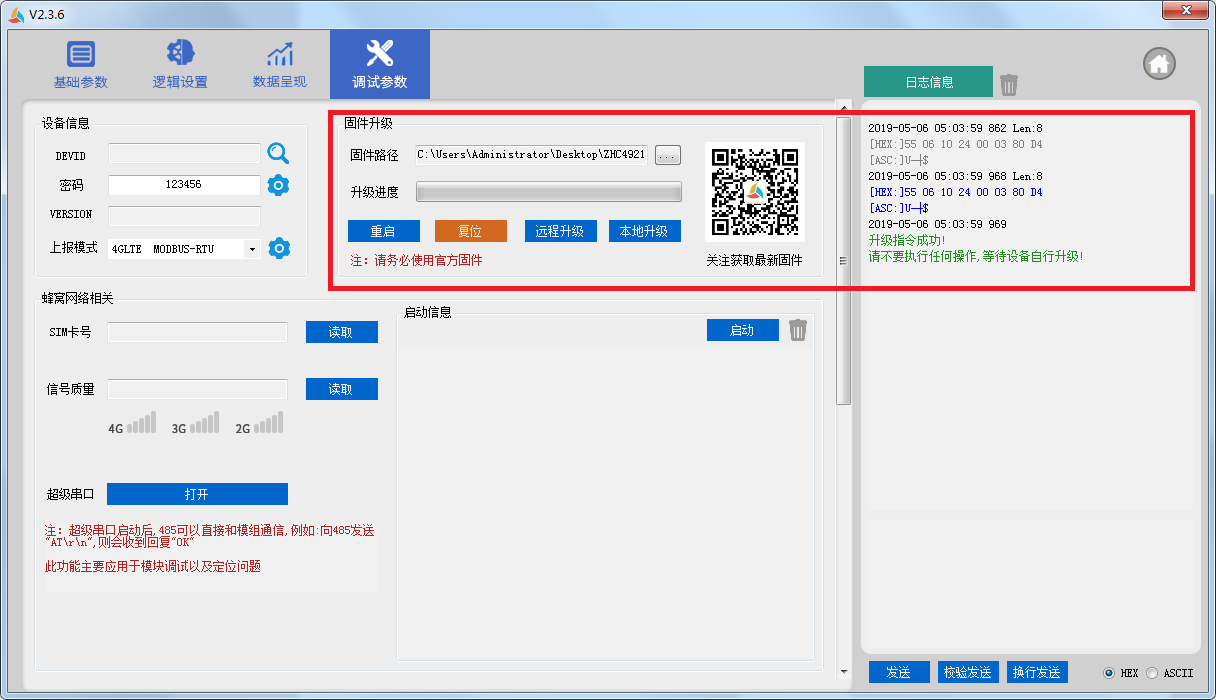

Raadpleeg hoofdstuk 4 Externe configuratie. Nadat de gebruiker de overeenkomstige configuratie heeft uitgevoerd in "Zonghengyun transparante transmissiesoftware", opent u de configuratiesoftware van ZHC4921, selecteert u de overeenkomstige virtuele seriële poort, voert u "Debugging Parameters" in en selecteert u het pad waar de firmware zich bevindt. Klik op de remote upgrade knop en het log venster zal relevante upgrade informatie tonen. Op dit moment is het niet nodig om taakbewerkingen uit te voeren en te wachten tot het apparaat het upgradeproces automatisch uitvoert. De gebruiker kan de voortgang van de upgrade controleren via de voortgangsbalk. Nadat de upgrade voltooid is, verschijnt er een bericht in het logboekvenster.
