Pour relier les choses entre elles, un "pont" est nécessaire. Les ordinateurs entre eux, ou les ordinateurs entre eux et les terminaux, ont toujours besoin d'un support. La transmission des données entre eux peut se faire selon deux méthodes : la communication en série et la communication parallèle. La méthode de communication en série est largement utilisée en raison du nombre réduit de lignes, du faible coût et de la diversité des lignes, en particulier pour les transmissions sur de longues distances.
Avec le développement de la science et de la technologie, les interfaces de communication sont de plus en plus nombreuses. Les interfaces les plus courantes sont RS232, RS422, RS485, etc. RS est l'abréviation de "Recommended Standard" en anglais. Sur le marché chinois, les deux interfaces de communication les plus couramment utilisées pour la connexion aux ordinateurs sont les suivantes : RS232 et RS485 : RS232 et RS485.
Les deux sont des ports série, quelle est donc la différence entre RS232 et RS485 ?
1. Structure de la composition

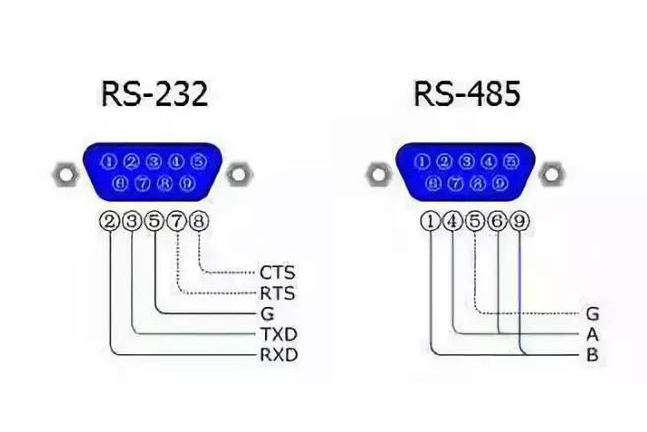

RS232 utilise une communication par fil à trois fils et RS485 une communication par fil à deux fils. Ils peuvent tous deux utiliser l'interface DB9. Dans le cadre d'une utilisation spécifique, la distance de transmission de RS232 est relativement courte, tandis que la distance de transmission de RS485 est relativement longue.
RS232 utilise 3 fils (RX, tx, GND), transmettant et recevant en même temps, et est plus efficace que RS485. Cependant, les 3 fils ne permettent pas d'étendre le réseau et conviennent pour une communication rapide entre deux appareils sur de courtes distances.
RS485 utilise 2 fils (D, D-) pour envoyer et recevoir alternativement. Ces deux fils permettent de connecter plusieurs appareils en série pour former un réseau et conviennent à la communication à moyenne et longue distance entre plusieurs appareils.
2. Structure du réseau
RS232 est une communication 1:1, c'est-à-dire un à un.
RS485 est une méthode de communication 1:n, c'est-à-dire un à plusieurs. L'interface RS485 permet de connecter jusqu'à 128 émetteurs-récepteurs sur le bus, dont l'un sert de maître et les autres d'esclaves. Les esclaves polymorphes sont distingués par des codes d'adresse.
3. Programmation
Du point de vue de la programmation du microcontrôleur, RS232 et RS485 n'ont que des puces pilotes différentes. RS485 est semi-duplex et RS232 est full-duplex. Il y a une différence lors de la programmation.
La puce RS485 ne peut pas recevoir et envoyer en même temps, de sorte que le microcontrôleur en tant qu'hôte doit attendre avant de recevoir les données après avoir émis la commande. Lorsque le RS485 envoie des données, il doit être converti à l'état d'envoi, l'envoi est terminé, puis il est converti à l'état de réception.
Mode semi-duplex : Les appareils situés de part et d'autre de la communication sont à la fois émetteurs et récepteurs. Les deux appareils peuvent se transmettre des données, mais ils ne peuvent le faire que dans une seule direction à la fois. Par exemple, un talkie-walkie est un appareil semi-duplex parce qu'un seul interlocuteur peut parler à la fois.
Mode duplex intégral : Les appareils situés de part et d'autre de la communication sont à la fois émetteurs et récepteurs. Les deux appareils peuvent transmettre des données dans les deux sens en même temps. Par exemple, un téléphone est un appareil full-duplex car les deux interlocuteurs peuvent parler en même temps.
