ZHC0921 prend en charge l'interface : RS485/AI/DI, et ZHC0931 prend en charge l'interface : RS485/DO. Le nœud n'a pas besoin d'être configuré. Le commutateur DIP matériel détermine le facteur d'étalement et le canal de communication. Lorsqu'il est mis sous tension, il peut se connecter au réseau et construire un réseau privé avec le concentrateur.

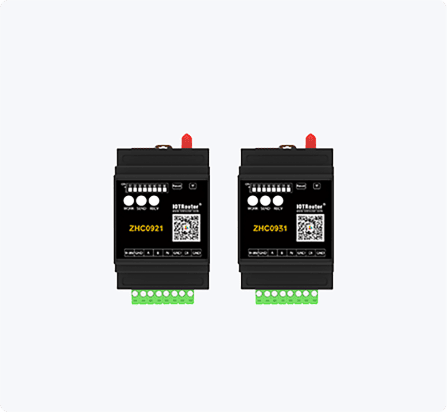

ZHC0921/ZHC0931 is a LoRa wireless concentrator ZHC-GW8000 paired with two LoRa nodes.

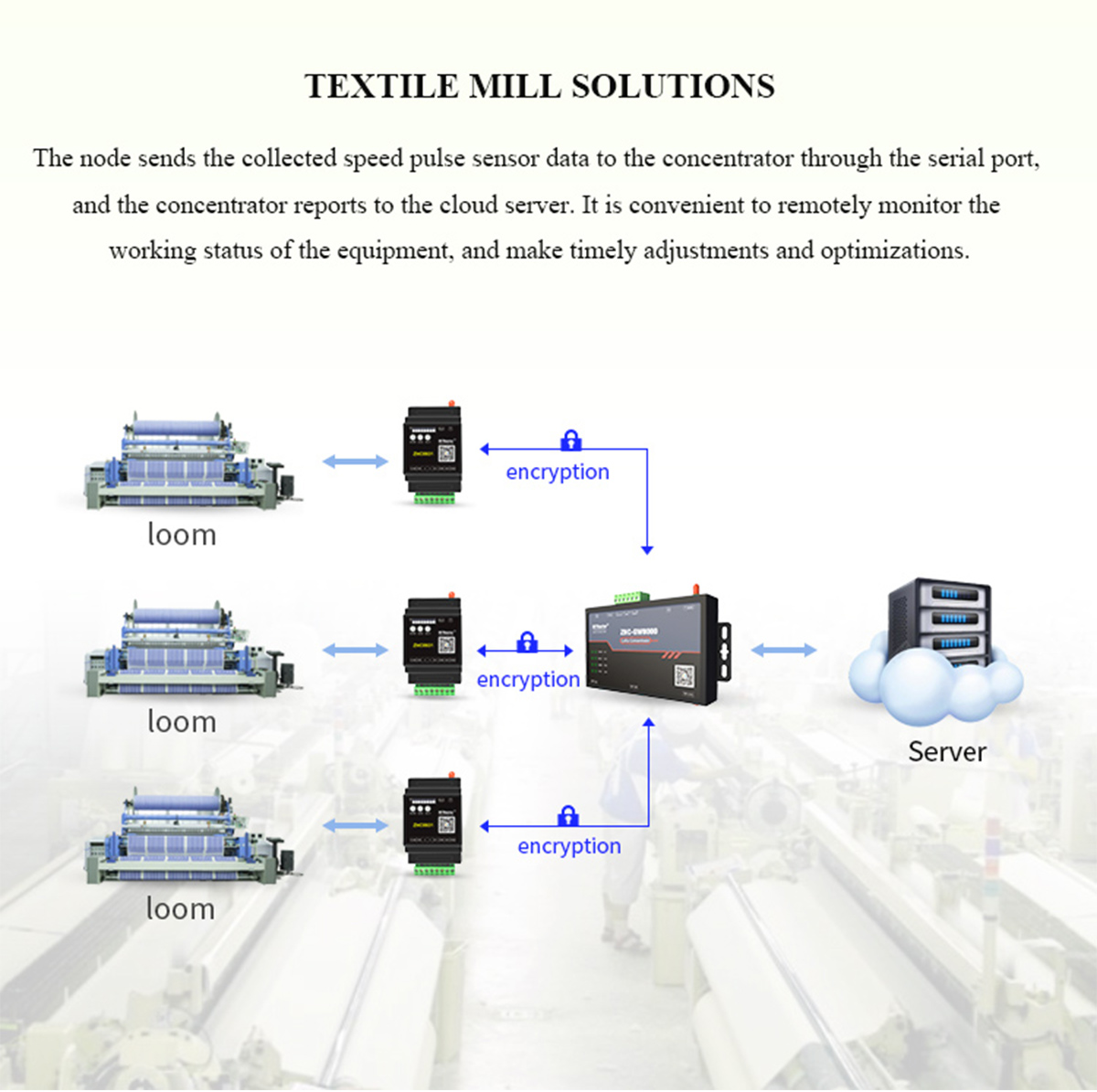

The node sends the collected speed pulse sensor data to the concentrator through the serial port. And the concentrator reports to the cloud server. It is convenient to remotely monitor the working status of the equipment and make timely adjustments and optimizations.

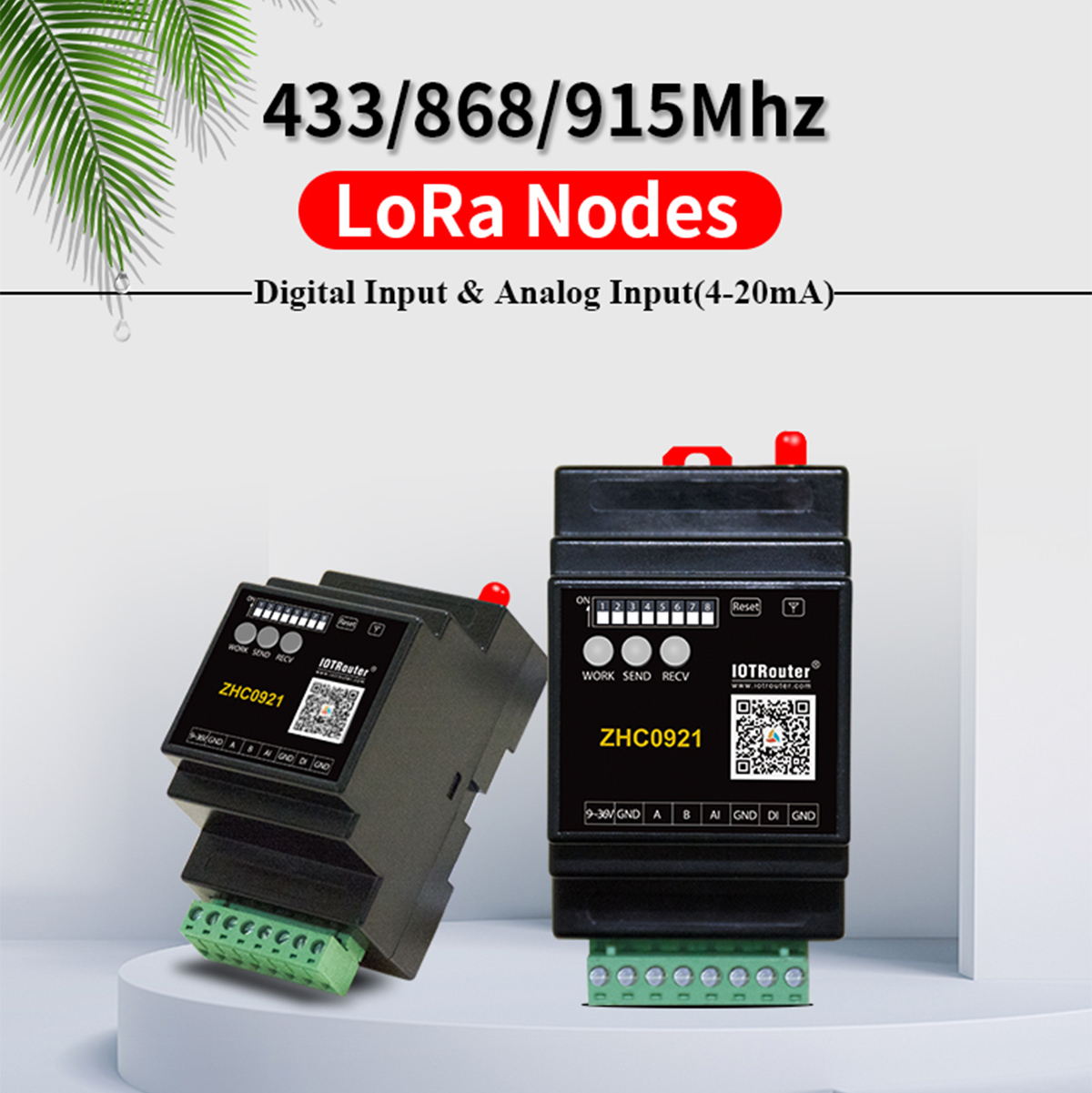

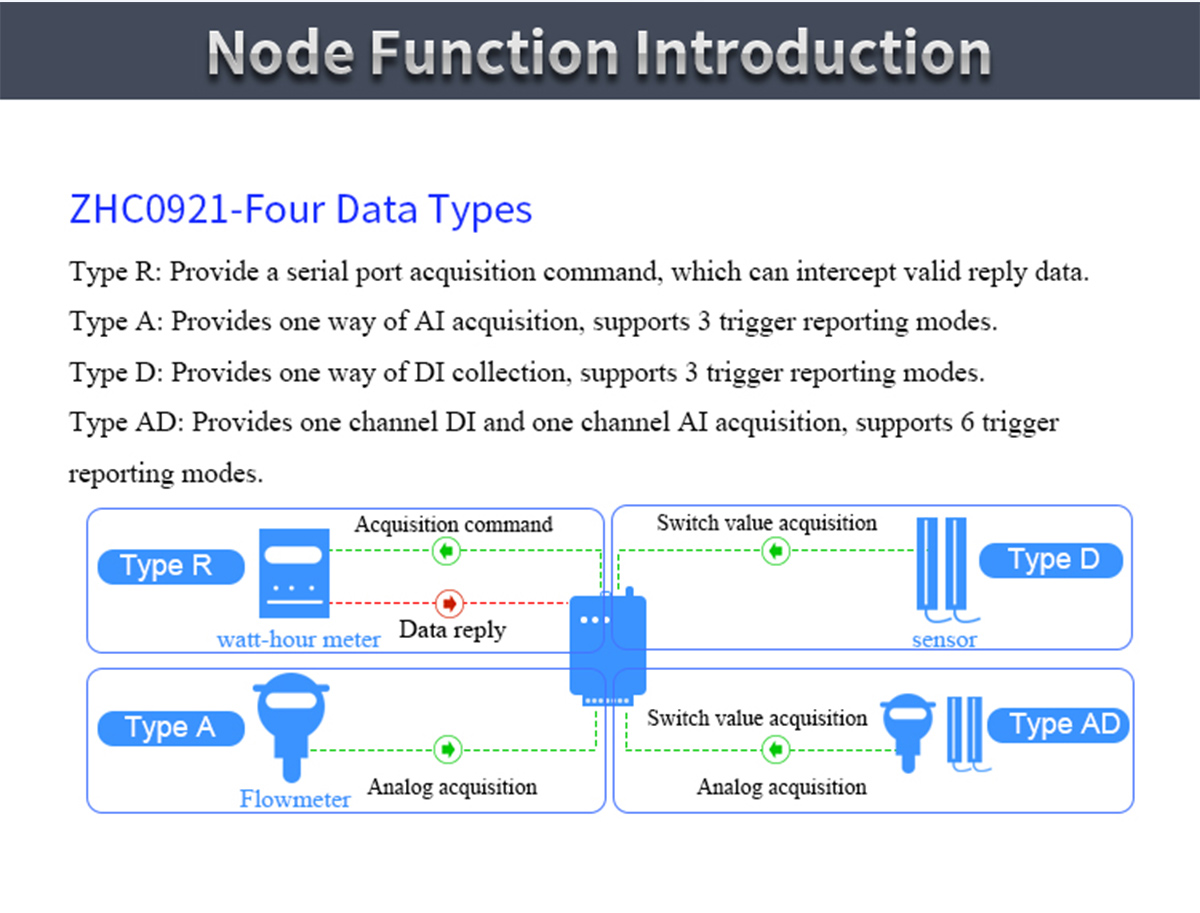

ZHC0921 est un terminal de collecte de données basé sur le protocole privé LoRa, qui communique avec le réseau ad hoc du concentrateur, le concentrateur et le serveur par le biais du protocole privé ZHC.
Caractéristiques principales :

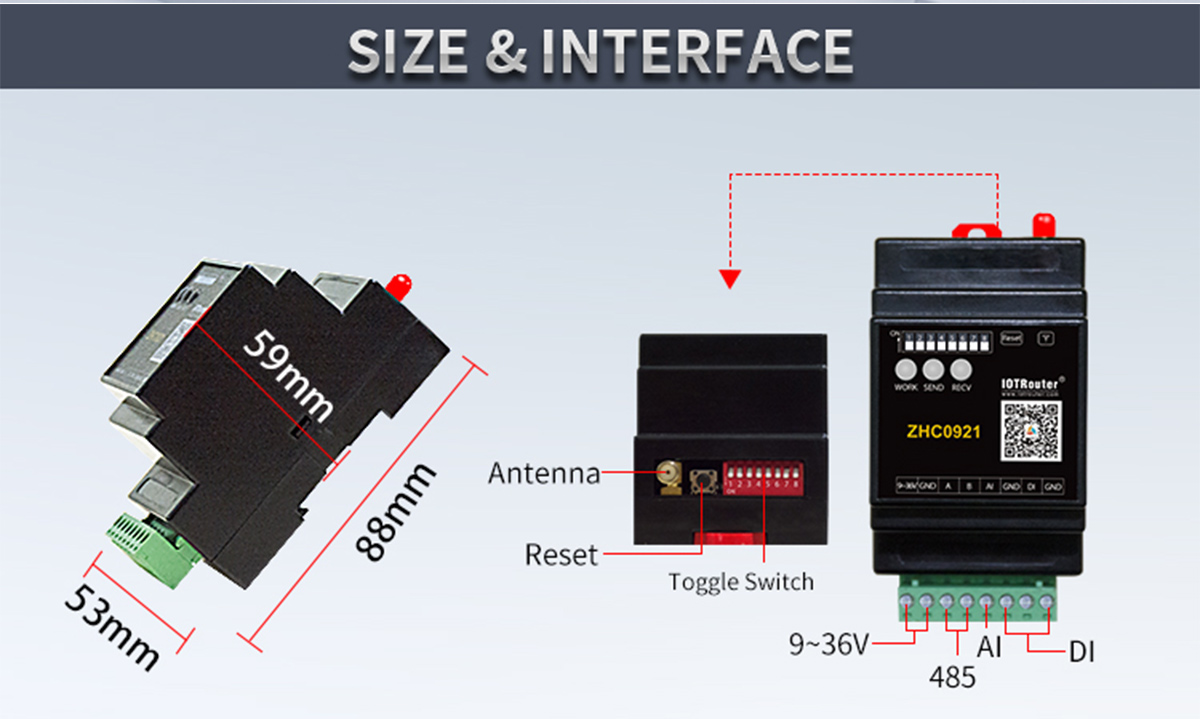

| Nom | Remarques |
|---|---|
| 9~36V | Plage d'alimentation DC : 9~36V, taille des bornes 5,08mm-2 |
| GND | Masse du signal |
| A.B | RS485*1(A, B) |

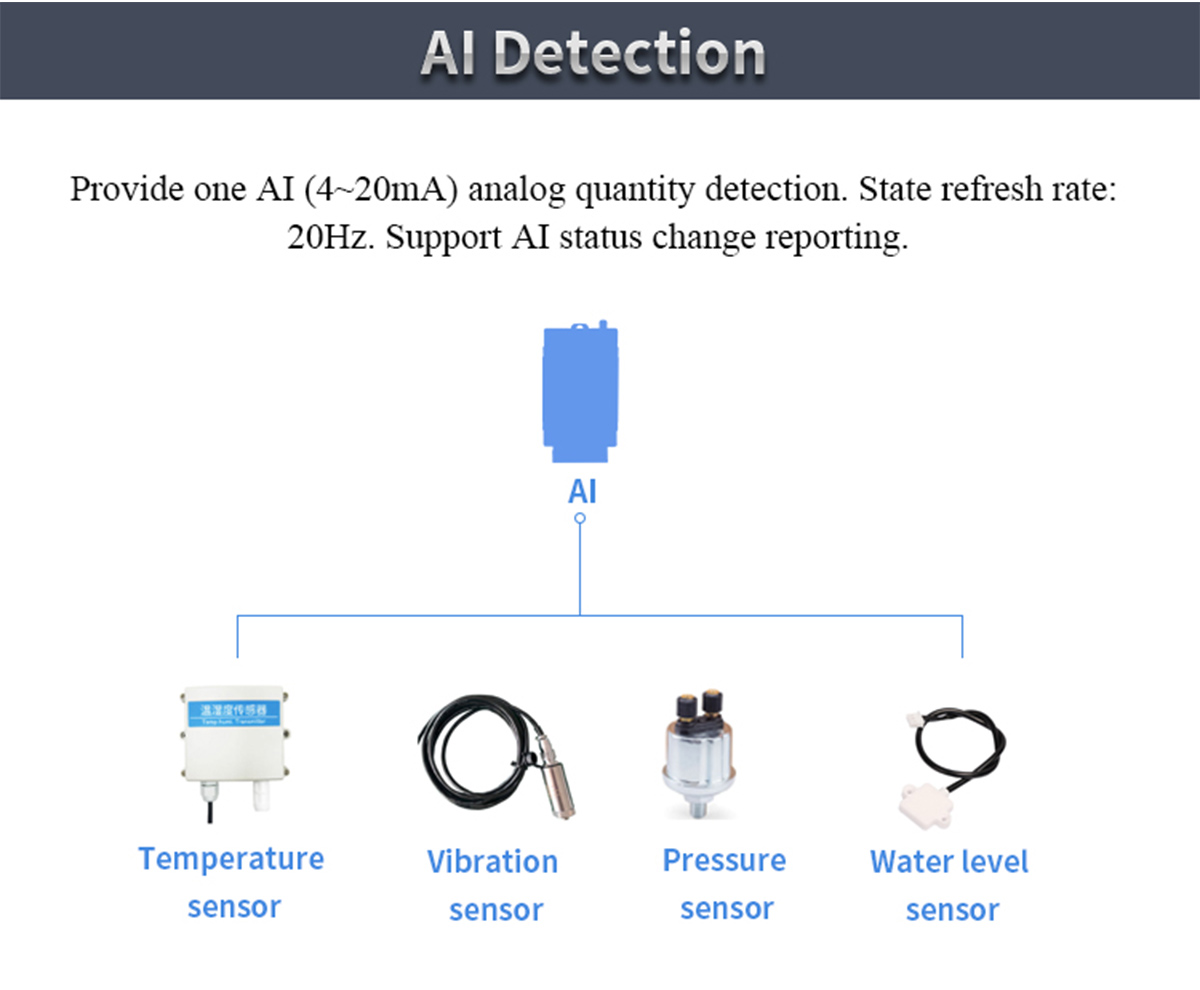

| AI | 1×4~20mA détection de quantité analogique |
| GND | Masse du signal |
| DI | 1×défaut de détection on-off du nœud sec |
| GND | Masse du signal |
| TRAVAIL | Flash:Connexion au réseau 4s off/500ms on:Travail normal 3s always on:Collecte à point fixe |
| ENVOYER | Le clignotement signifie que des données sont envoyées |
| RECV | Le clignotement signifie qu'il y a réception de données |
| TRAVAIL | Clignotement rapide : accès au réseau pendant 4s éteint/500ms allumé : fonctionnement normal 3s allumé fixe : acquisition de points fixes |
| Bouton de réinitialisation | réinitialiser |
| Code de composition Openturn Off | Choisir le canal et la fréquence |

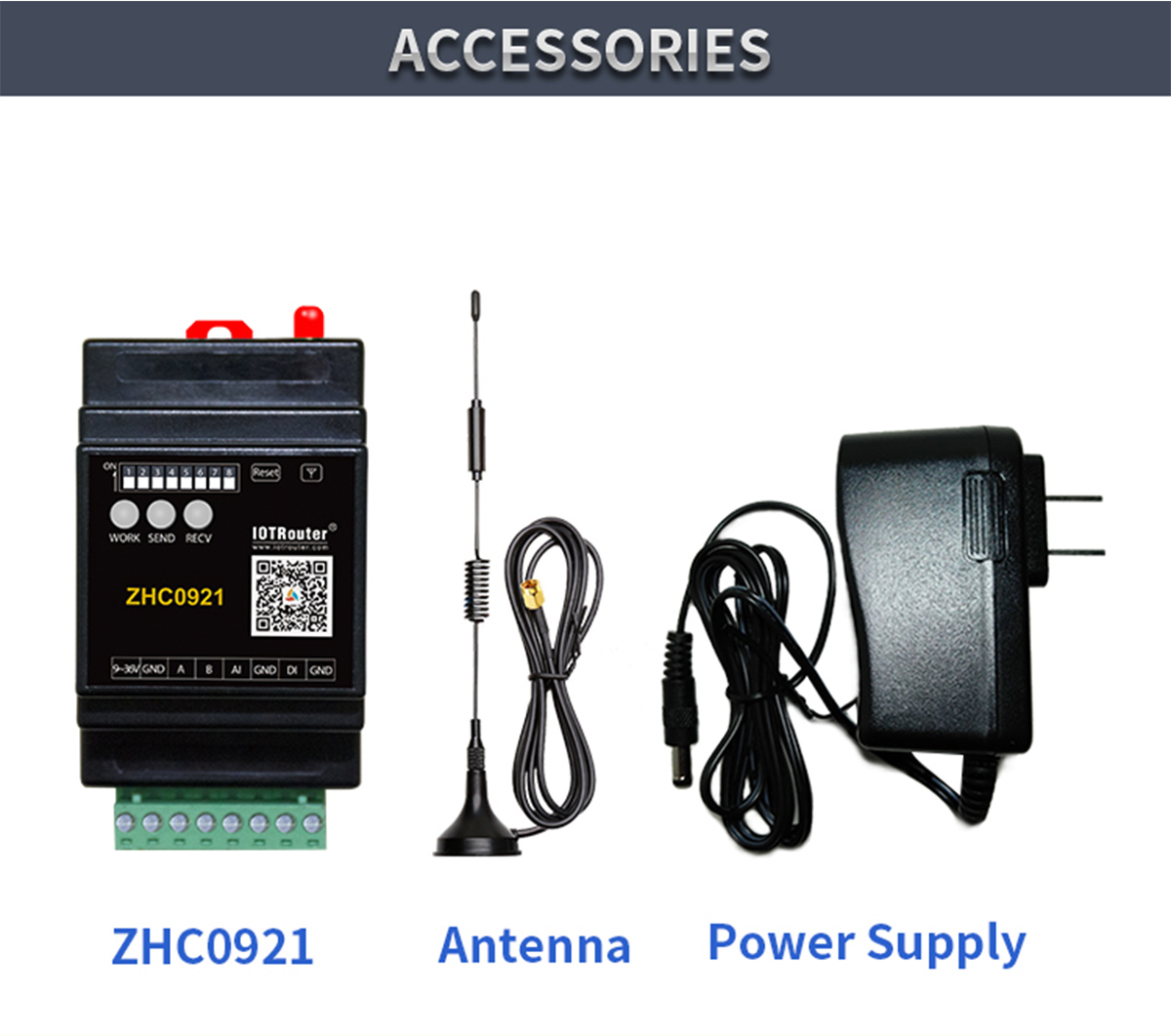

| Antenne LoRa | Base IPEX + antenne ventouse (470MHz ~ 540MHz) |
ZHC0931 est un terminal d'acquisition de données basé sur le protocole privé LoRa, qui communique avec le réseau ad hoc du concentrateur, le concentrateur et le serveur par le biais du protocole privé ZHC.
Caractéristiques principales :
| Nom | Remarques |
|---|---|
| 9~36V | Plage d'alimentation DC : 9~36V, taille des bornes 5,08mm-2 |
| GND | Masse du signal |
| A.B | RS485*1(A, B) |

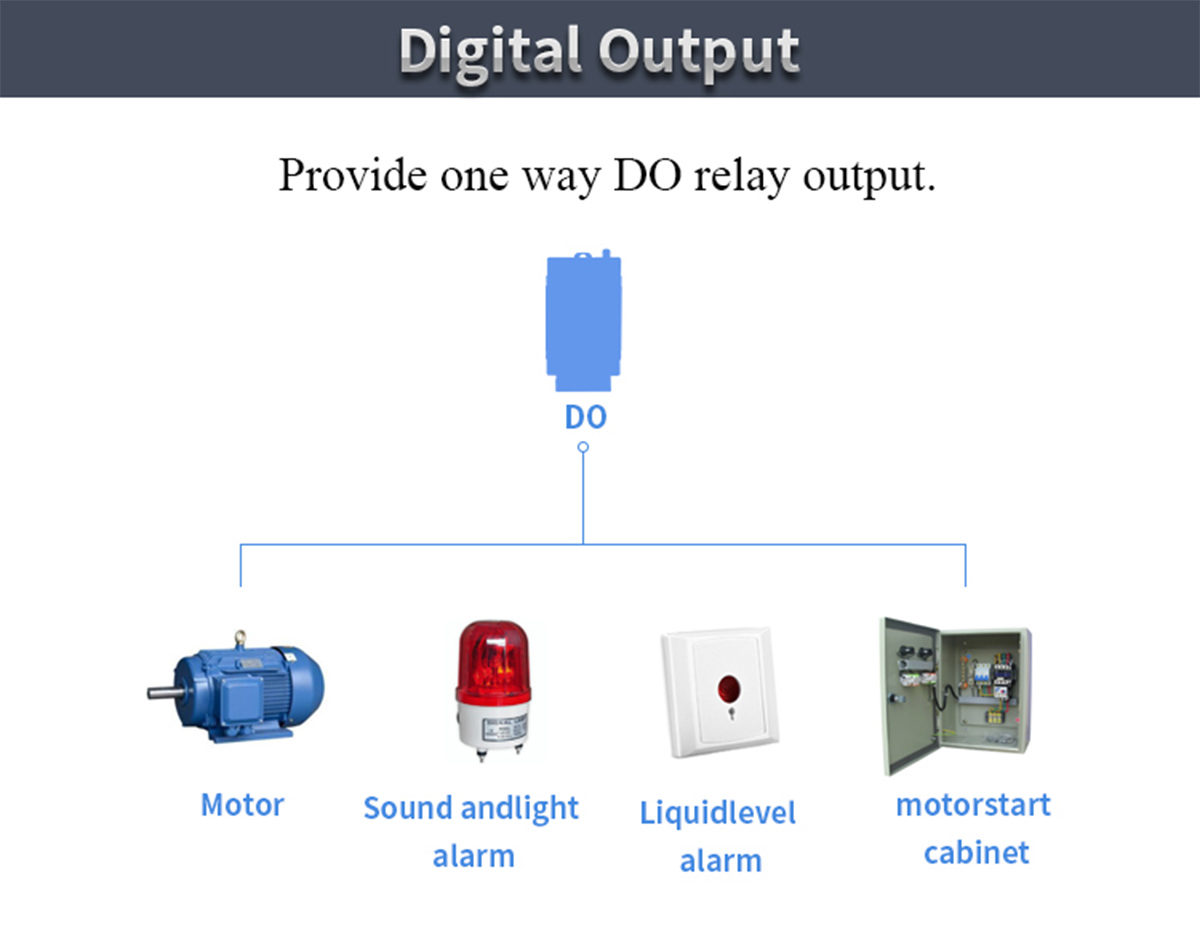

| NO1 | Sortie relais normalement ouverte |
| COM1 | Commun du relais |
| NO2 | Sortie relais normalement ouverte |
| COM2 | Commun du relais |
| TRAVAIL | Flash:Connexion au réseau 4s off/500ms on:Travail normal 3s always on:Collecte à point fixe |
| ENVOYER | Le clignotement signifie que des données sont envoyées |
| RECV | Le clignotement signifie qu'il y a réception de données |
| TRAVAIL | Clignotement rapide : accès au réseau pendant 4s éteint/500ms allumé : fonctionnement normal 3s allumé fixe : acquisition de points fixes |
| Bouton de réinitialisation | Remise à zéro |
| Code de composition Openturn Off | Choisir le canal et la fréquence |
| Antenne LoRa | Base IPEX + antenne ventouse (470MHz ~ 540MHz) |
