module de transmission transparent dtu 4g
Le module de transmission transparente 4G DTU développé par Chengdu Zongheng Intelligent Control est un produit qui prend en charge la transmission transparente bidirectionnelle. Les utilisateurs n'ont pas besoin de se préoccuper de protocoles complexes. Le produit est une transmission transparente bidirectionnelle et ne nécessite qu'une configuration simple. En même temps, le produit est un réseau 4G complet, prenant en charge tous les réseaux d'opérateurs nationaux. Le module de communication utilise des modules de la série CTA1, ce qui est très rentable. Un module de transmission transparente 4G DTU ne coûte que 139 yuans. Le produit adopte une installation sur rail de guidage, qui est facile à installer et prend peu de place.
Paramètres du module de transmission transparent 4g dtu
| port série | alimentation électrique |
| Nombre de ports | RS485*1 | Tension | 9~36V |
| vitesse de transmission | 600～921600bps | actuel | 60mA(moyenne) @9V 30mA(moyenne) @36V |
| Paramètres du réseau/bande de fréquence |
| LTE-FDD | B1/B3/B5/B8 |
| LTE-TDD | B34/B38/B39/B40/B41 |
| GSM | 900/1800MHz |
| données |
| LTE-FDD | Max 10Mbps(DL)/Max 5Mbps(UL) |
| LTE-TDD | Max 7.5Mbps(DL)/Max 1Mbps(UL) |
| EDGE | Max 236.8Kbps(DL)/Max 236.8Kbps(UL) |
| GPRS | Max 85.6Kbps(DL)/Max 85.6Kbps(UL) |
Fonction du module de transmission transparente 4g dtu
-Prise en charge de JSON, Modbus RTU/TCP
- 1 interface RS485
- TCP_Client/ MQTT_Client
- Définir le délai de déclenchement de l'action
- Transfert et mise en réseau dans le nuage
-Paquet d'enregistrement du réseau, paquet Heartbeat
- Chien de garde matériel
- Déclenchement des données et rapports programmés
-Configuration et mise à jour à distance
- L'ordinateur hôte prend en charge l'importation et l'exportation des fichiers de configuration.

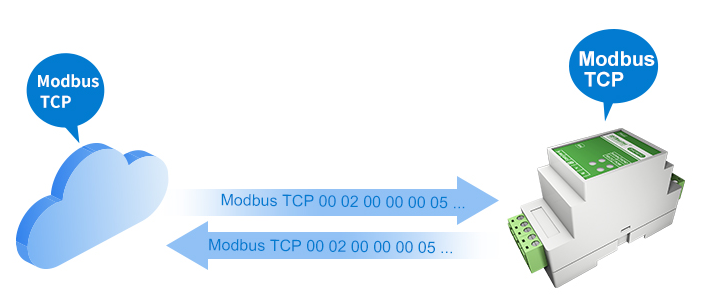

module de transmission transparente dtu 4g transmission transparente bidirectionnelle
Autres explications
At present, mobile communication technology is dominated by 4G technology. 3G technology can no longer meet many of users’ business requirements. 5G technology is still in the research and development stage, so the advantages of 4G technology are fully exposed. 4G technology is mainstream, so we must study its key technologies accordingly. The following are the key technologies of 4G technology.
Technologie de multiplexage par répartition orthogonale de la fréquence (OFDM) La technologie OFDM est en fait un type de modulation multiporteuse. Son principe consiste à diviser le canal en plusieurs sous-canaux orthogonaux et à convertir les signaux de données série à grande vitesse en signaux de sous-données parallèles à faible vitesse. Le signal est modulé et transmis sur ces sous-canaux orthogonaux. Les signaux orthogonaux peuvent être séparés en utilisant la technologie de démodulation par corrélation à l'extrémité réceptrice. L'utilisation de canaux orthogonaux réduit les interférences mutuelles entre les sous-canaux. L'utilisation de la technologie OFDM pour la transmission peut améliorer l'utilisation du spectre, renforcer la capacité anti-fading du signal, réduire les interférences inter-symboles et augmenter la vitesse de transmission des données.
L'idée centrale de la technologie radio logicielle est de construire une plate-forme matérielle universelle ouverte, normalisée et modulaire, et d'utiliser des logiciels pour réaliser diverses fonctions telles que la bande de fréquence de travail, le type de modulation et de démodulation, le format des données, le mode de cryptage, le protocole de communication, etc. Les convertisseurs A/N et N/A à large bande sont placés aussi près que possible de l'antenne afin de développer une nouvelle génération de systèmes de communication sans fil très flexibles et ouverts.
