Module GPRS , la version intégrée de GPRS DTU Il est de petite taille et facile à intégrer dans d'autres appareils. Sa fonction est similaire à celle des un serveur de port série .
Le module GPRS est un terminal de données sans fil de l'Internet des objets qui utilise le réseau GPRS de l'opérateur public (également connu sous le nom de réseau G) pour fournir aux utilisateurs des fonctions de transmission de données sans fil à longue distance. Il utilise des processeurs de communication 8/16/32 bits haute performance de qualité industrielle et des modules sans fil de qualité industrielle, utilise un système d'exploitation en temps réel embarqué comme plateforme de support logiciel, et fournit des interfaces RS232 et RS485, qui peuvent être directement connectées à des dispositifs en série pour réaliser une transmission de données transparente. Fonction.
Principe de fonctionnement du module GPRS

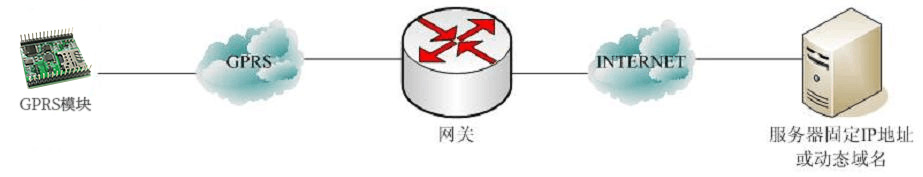

La communication entre le module GPRS et le serveur est initié par le module GPRS (client), et le serveur répond au module en envoyant un retour d'information ou en acceptant la communication. Le côté module et le côté serveur forment ensemble un système d'application basé sur la communication GPRS et le réseau INTERNET. Par rapport au côté module, le côté serveur est installé avec des applications plus complexes, qui peuvent accepter des demandes de communication initiées par n'importe quel côté module et détecter l'état de la communication dans la liaison à tout moment, réalisant ainsi la collecte de données en temps réel, des services de base de données et d'autres applications.
Le module doit connaître à l'avance l'adresse IP et le numéro de port du serveur avant de pouvoir lancer une demande de communication. Une fois la communication établie, il n'y a plus de différence entre le côté serveur et le côté module.
L'adresse IP du serveur peut être soit une IP publique (IP fixe), soit un nom de domaine dynamique obtenu par un serveur de résolution de noms de domaine.
Le numéro de port du serveur correspond généralement à l'application spécifique exécutée dans le serveur, par exemple le numéro de port TCP 21 est utilisé par le service FTP et le numéro TCP 80 est utilisé par le serveur hypertexte (HTTP). En d'autres termes, l'application côté serveur prend en charge l'envoi et la réception de données par le biais d'un numéro de port spécifique.

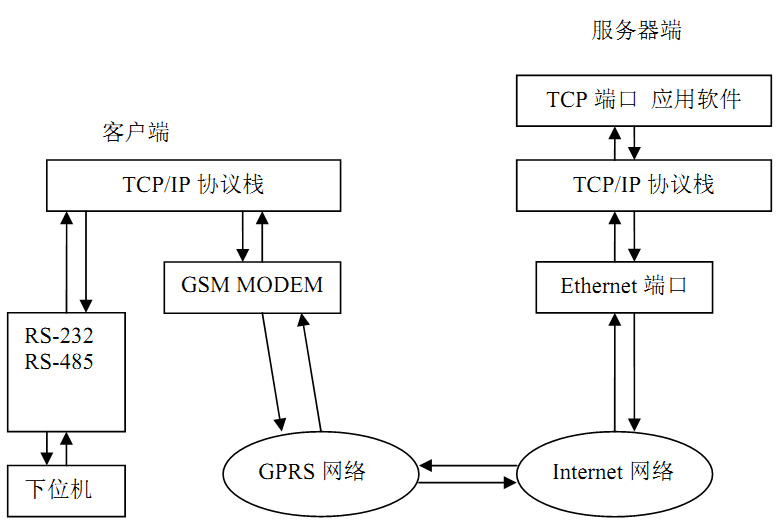

Le processus de communication et de conversion des protocoles entre le module GPRS et le côté serveur est illustré dans le schéma ci-dessous :
En général, l'adresse IP obtenue par le module GPRS est son adresse IP intranet attribuée au hasard par l'opérateur du réseau GSM. Il peut accéder à l'internet via la passerelle de l'opérateur mobile. Une attention particulière doit être accordée au NAT (réseau) fourni par la passerelle GPRS mobile pendant l'application du système. Le service de traduction d'adresses et de mappage de ports a une période de validité très courte, de sorte que si vous devez maintenir une communication bidirectionnelle, vous devez mettre en place des paquets de battements de cœur envoyés régulièrement par le service de traduction d'adresses et de mappage de ports. le module GPRS pour maintenir le mappage des ports NAT.
Caractéristiques du module GPRS de Zongheng Intelligent Control :
●Méthode de connexion : Prise en charge du GPRS et du GSM
●Mode de transmission : transmission de données totalement transparente, transmission de données transparente avec ID.
●Protocole de transmission : Prise en charge de TCP, UDP
● Centre de données : Prise en charge de l'accès aux noms de domaine dynamiques et aux adresses IP fixes.
● Stable : prend en charge le battement de cœur automatique et reste en ligne en permanence ; conception à double chien de garde, jamais de temps d'arrêt.
● Efficace : cache de 100K
● Flexibilité : petite taille, ancrage simple et pratique, et possibilité d'intégration à d'autres appareils.
● Gérable : Le module peut être configuré et interrogé à distance via la page web.
● Maintenance aisée : prise en charge de la mise à jour du micrologiciel à distance.
