De snelle ontwikkeling van netwerk- en communicatietechnologie heeft gezorgd voor RTU technologie die geavanceerder is en betere prestaties levert, en heeft bovendien gezorgd voor een breder toepassingsgebied van RTU-producten. Om het gebruik voor beginners te vergemakkelijken, volgt hieronder een eenvoudige handleiding voor het aansluiten van een RTU, zodat iedereen het gemakkelijk kan begrijpen. In dit artikel worden voornamelijk de RTU-producten van Chengdu Zongheng Intelligent Control als voorbeeld gebruikt.

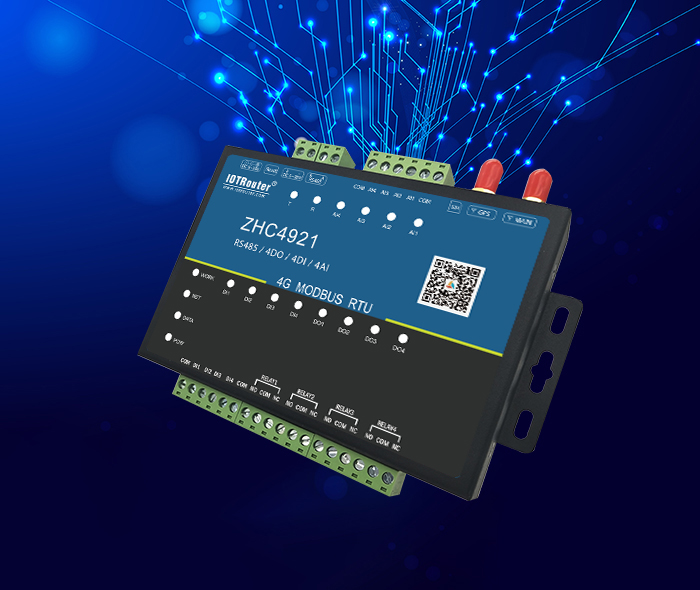

ZHC4921 is een apparaat van industriële kwaliteit 4G RTU . Het is een krachtige terminal voor meting en besturing op afstand die analoge signaalregistratie, schakelende ingangen, schakelende uitgangen, seriële RS485-communicatie en draadloze 4G/3G/2G-datacommunicatie integreert. Het apparaat kan rechtstreeks worden aangesloten op diverse analoge signalen, niveausignalen, droge/natte contacten, enz. die worden afgegeven door sensoren, standaard zendersignalen, instrumenten, enz., ondersteunt lokale logische verwerkingsbewerkingen, automatische verzameling en actieve rapportage, Modbus RTU/TCP-aanpassing, automatische rapportage van kalibratiedrempels, groepsbeheer en speciale functies zoals dynamische software-integratie. Het is daarmee de beste keuze voor het implementeren van draadloze meet- en besturingstoepassingen.
1. Bedradingsschema voor accessoires van RTU-apparatuur
2. Aansluitmethode voor de DI-ingang
De ZHC4921 bestaat uit een ingangscircuit voor droge aansluitingen en een ingangscircuit voor natte aansluitingen. Gebruikers moeten de bedradingswijze afstemmen op het type ingang van het product.

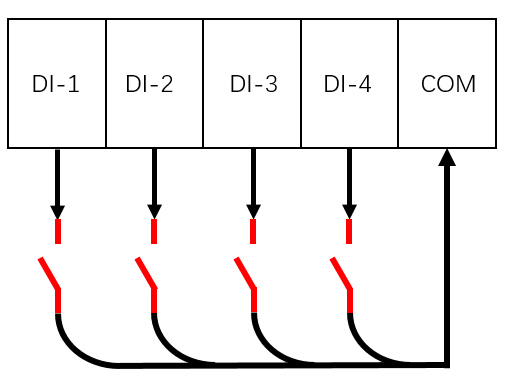

A) Bedradingsmethode voor droge knooppunten:
Er is een passieve schakelaar in serie geschakeld tussen de DI-ingangsaansluitingen DIX en COM, en de toestand van de ingangsgrootheid wordt geregeld door het openen en sluiten van de schakelaar te sturen. De specifieke bedradingswijze is als volgt:

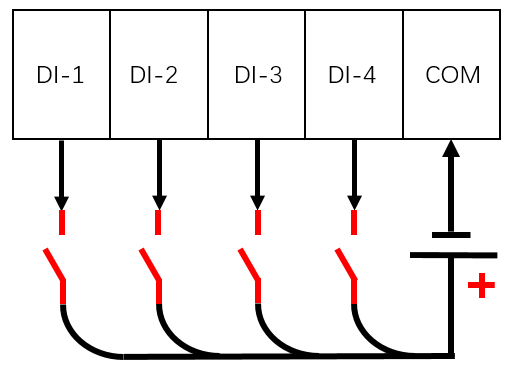

B) Bedradingsmethode voor natte knooppunten:
Er moet een externe voeding worden aangesloten met een spanningsbereik van 0~50 VDC. Tussen COM en DIX wordt een schakelaar in serie geplaatst om het in- en uitschakelen van het voedingscircuit te regelen. COM wordt aangesloten op de minpool van de voeding en DIX op de pluspool van de voeding.

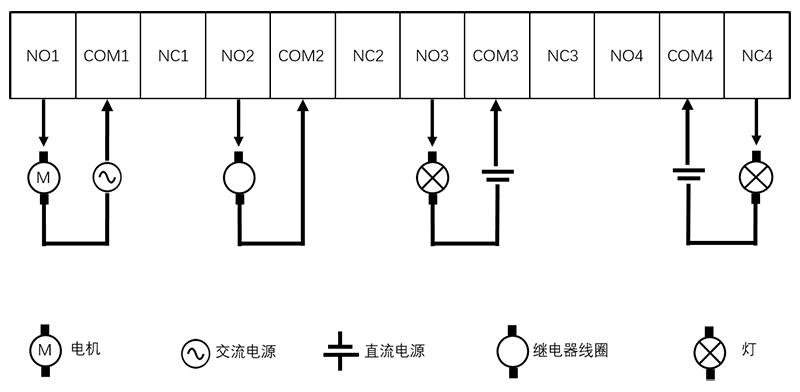

3. Aansluitmethode voor de DO-uitgang
De ZHC4921 DO-uitgang maakt gebruik van één normaal open relais. De gebruiker kan het openen en sluiten van het relais regelen om het in- en uitschakelen van het aangesloten circuit te sturen.
Opmerking: Bij het aansluiten van een inductieve belasting met hoog vermogen moet erop worden gelet dat de maximale start- en stopstroom van de belasting binnen het draagvermogen van het apparaat blijft. Het wordt aanbevolen om dit apparaat te gebruiken als regelaar voor een tussenrelais, om schade aan de uitgangsinterface van dit apparaat als gevolg van te hoge stroomsterkte te voorkomen.

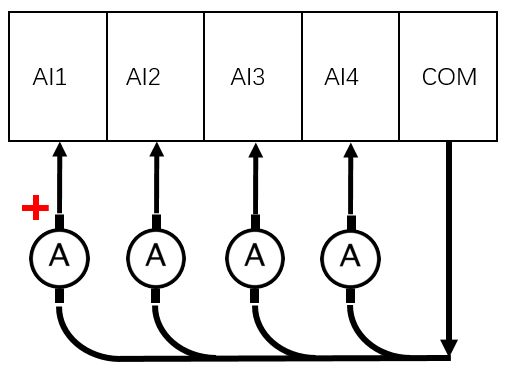

4. Bedradingsmethode voor het meten van de stroom in AI
Aansluitmethode voor AI-stroomdetectie:
Hierboven vindt u een eenvoudige handleiding voor het aansluiten van een RTU. Als u meer wilt weten over het product, kunt u een uitgebreidere beschrijving raadplegen op de officiële website van Zongheng Intelligent Control.
