Beschrijving

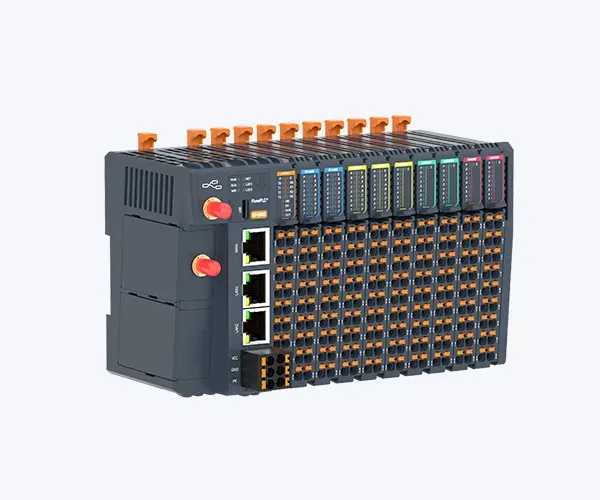

EM300 is een alles-in-één modulaire industriële edge controller, FlowPLC, ontworpen om industriële IoT-toepassingen opnieuw te definiëren. De controller wordt aangedreven door een triple-core A7-processor op 1,2 GHz met 512 MB RAM en integreert op innovatieve wijze zes belangrijke functies in één apparaat: edge computing, visueel programmeren, protocolconversie, industriële protocollen, industriële routing en schaalbare I/O.
Dankzij intranetpenetratie en P2P directe verbindingstechnologieën voelt toegang tot het apparaat op afstand net zo naadloos als lokale bediening. Het apparaat ondersteunt ook intelligent herstel na onderbrekingen van de netwerkverbinding en bescherming tegen uitschakeling door de UPS, waardoor het risico op gegevensverlies tijdens onverwachte stroomuitval tot een minimum wordt beperkt. De EM300 is een ideale keuze voor het verbeteren van de efficiëntie en het verlagen van de operationele kosten in industriële omgevingen.
Modulaire hardwarearchitectuur
Status-LED's voor I/O-indicatoren. Kleurgecodeerde frontpanelen op basis van de functie van de module, zodat deze snel van elkaar te onderscheiden zijn.
Het gedistribueerde, ultraslanke ontwerp, de modulaire klikmontage en een reeks multifunctionele modules zorgen ervoor dat er installatieruimte wordt bespaard.
Klemmenblok met snelkoppeling, hot-swappable, herbedrading is niet nodig. Push-in-klemmen met grote diameter, gereedschaploze bedrading voor snellere bekabeling.
Afneembaar ontwerp met geïntegreerde SIM-kaartsleuf en micro-SD-kaartsleuf. Ondersteunt het vervangen van de RTC-batterij en UPS (*optioneel).
Dankzij het kliksysteem van de achterplaat past deze stevig op een standaard 35 mm DIN-rail, waardoor hij eenvoudig en snel kan worden gemonteerd of verwijderd.
Elke module is voorzien van een metalen FE-contact. Wanneer de modules op een metalen DIN-rail worden gemonteerd, zorgen deze contacten voor een functionele aardverbinding (FE) voor de modules.
Belangrijkste kenmerken
Visueel programmeren
Ingebouwde Node-RED voor snelle logische ontwikkeling en implementatie
Netwerken op afstand
Ondersteunt VPN, firewall en cross-site apparaatnetwerken
Maakt automatisch opnieuw verbinding
Automatische herverbinding en intelligente datatransmissie
Bescherming tegen stroomuitval
Ondersteunt gegevensbuffering, snapshot van parameters en veilige uitschakeling
Industriële betrouwbaarheid
-40°C tot 85°C met hardwarewaakhondbescherming
Onderhoud op afstand
Ondersteunt beheer, upgrades en apparaatonderhoud op afstand
Indrukontwerp
Bedrading zonder gereedschap voor eenvoudigere installatie en onderhoud
Installatie
Compacte DIN-rail structuur voor gebruik in schakelkast
* Ondersteuning voor OEM/ODM; neem contact op met de klantenservice voor meer informatie.
Productspecificaties
| Product | Model | Productbeschrijving |
|---|---|---|
| Gateway | EM300 | RK3506J, 512 MB RAM + 3 Ethernet-poorten RS485 (geïsoleerd) ×4 + DI (geïsoleerd) ×2 + DO (geïsoleerd) ×2 Ondersteunt 16 uitbreidingsmodules |
| Digitale ingangsmodule | D1600 | 16-kanaals digitale ingang Compatibel met PNP/NPN, filtering 0/1/3/5/10 ms |
| Digitale uitgangsmodule | D0016P | 16-kanaals digitale uitgang Type PNP, uitgangsstroom 1 A bij 24 VDC |
| Digitale uitgangsmodule | D0016N | 16-kanaals digitale uitgang NPN-type, uitgangsstroom 1 A bij 24 VDC |
| Digitale uitgangsmodule | D0008R | 8-kanaals relaisuitgang Belastbaarheid: 300 mA bij 125 V wisselstroom, 1 A bij 30 V gelijkstroom |
| Digitale I/O-module | D0404R | 4-kanaals digitale ingang (potentiaalvrij contact) 4-kanaals relaisuitgang (Omron) |
| Analoge ingangsmodule | A0800I | 8-kanaals analoge stroomingang 4–20 mA, resolutie van 16 bit |
| Analoge ingangsmodule | A0800V | 8-kanaals analoge spanningsingang 0–10 V, 16-bits resolutie |
| Analoge uitgangsmodule | A0008I | 8-kanaals analoge stroomuitgang 4–20 mA, resolutie van 12 bit |
| Analoge uitgangsmodule | A0008V | 8-kanaals analoge spanningsuitgang 0–10 V, 12-bits resolutie |
| Analoge I/O-module | A0404I | 4-kanaals analoge stroomingang (4–20 mA) 4-kanaals analoge stroomuitgang (4–20 mA) |
Belangrijkste functies

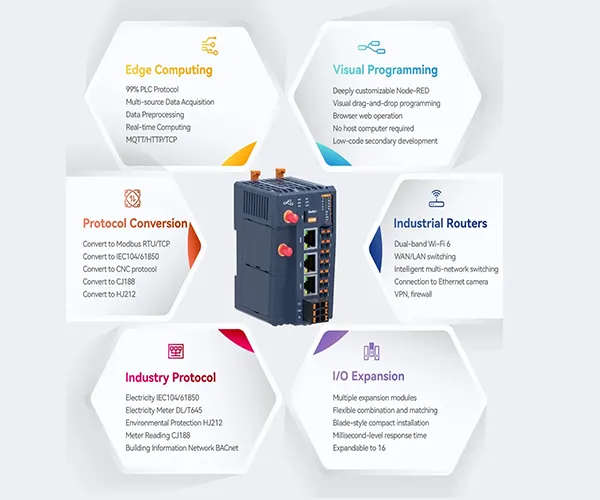

6-in-1 universele motor
Eén apparaat, gateway met zes cores. Minimale kosten, maximale efficiëntie. Voor uw hele industriële IoT-keten.

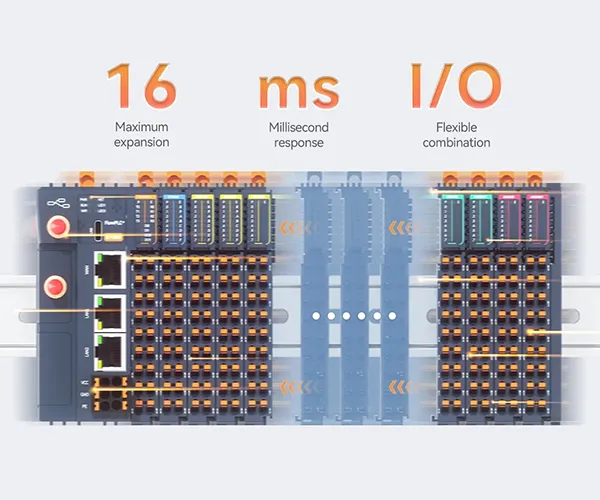

Spelling Uitbreiding
Gedistribueerde I/O-architectuur met schaalbaar I/O-ontwerp (DI/DO standaard inbegrepen, AI/AO optioneel), waardoor plug-and-play-toepassingen en besturingsreacties op millisecondenniveau mogelijk zijn.
Ultraslanke installatie zonder gereedschap
De ultradunne modules in blade-stijl, de Push-in bedrading zonder gereedschap en het hot-swappable onderhoudsontwerp verbeteren de inzetefficiëntie en het ruimtegebruik aanzienlijk.

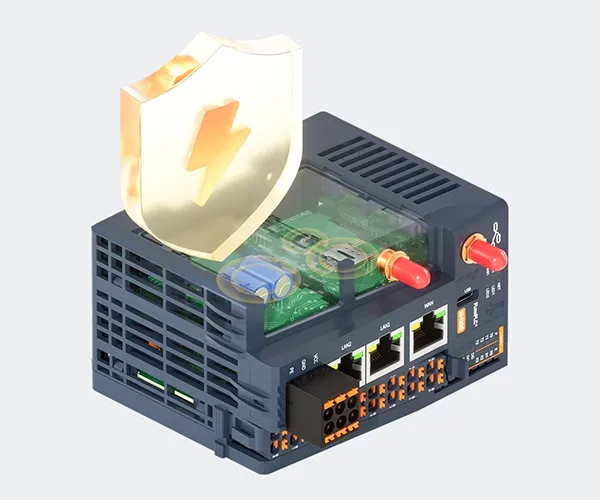

UPS bescherming tegen stroomuitval
UPS (*optioneel) Automatische stroomondersteuning tijdens stroomuitval. Beveilig je gegevens, stuur een stervende zucht, beveilig je hardware en software.
Groot PLC-protocol
Het heeft een ingebouwde rijke bibliotheek met industriële PLC-protocollen, die de belangrijkste merken zoals Siemens, Mitsubishi, Omron en Rockwell volledig dekt, waardoor snelle gegevensverwerving en naadloze integratie met PLC-apparaten mogelijk is.
Grootschalig industrieel protocol
Het ondersteunt een breed scala aan industriële en netwerkprotocollen en kan worden gekoppeld aan cloudplatforms zoals het AlibabaCloud IoT Platform en OneNET, waardoor snelle gegevensmigratie naar de cloud mogelijk wordt en de digitale transformatie van ondernemingen wordt bevorderd.
Beheer op afstand
Bij gebruik in combinatie met de IOTClient-software voor bediening en onderhoud op afstand kunnen functies als configuratie op afstand, debugging op afstand, diagnose op afstand en programma-updates op afstand worden uitgevoerd, waardoor de efficiëntie van bediening en onderhoud aanzienlijk wordt verbeterd.
Directe verbinding Efficiënte transmissie
Met Subnet Proxy & Network Serial Port worden fysieke en geografische grenzen doorbroken, waardoor apparaten lokaal met elkaar kunnen worden verbonden.
Slepen en neerzetten
Het systeem is uitgerust met een sterk aangepaste versie van Node-RED en doorbreekt barrières in de industriële ontwikkeling dankzij visuele “drag-and-drop”-programmering, waardoor het volledige proces van ‘verzamelen-overdragen-besturen’ snel kan worden opgezet.
