Een relais is een elektronisch regelapparaat dat bestaat uit een regelsysteem (ook wel ingangslus genoemd) en een geregeld systeem (ook wel uitgangslus genoemd). Het wordt doorgaans gebruikt in automatische regelcircuits. In feite maakt het gebruik van een kleinere stroom om een grotere stroom te regelen; het is als het ware een “automatische schakelaar” voor elektrische stroom. Daarom vervult het in het circuit de functies van automatische afregeling, veiligheidsbeveiliging en omzettingsschakeling.
Elektromagnetische relais bestaan doorgaans uit een ijzeren kern, een spoel, een anker, een reedcontact, enz. Zolang er een bepaalde spanning op beide uiteinden van de spoel wordt aangelegd, vloeit er een bepaalde stroom door de spoel, waardoor een elektromagnetisch effect ontstaat. Onder invloed van de elektromagnetische aantrekkingskracht overwint het anker de trekkracht van de terugstelveer en wordt het naar de ijzeren kern getrokken, waardoor het beweegbare contact en het vaste contact (normaal open contact) worden gesloten. Wanneer de spoel wordt uitgeschakeld, verdwijnt ook de elektromagnetische aantrekkingskracht en keert het anker onder de reactiekracht van de veer terug naar zijn oorspronkelijke positie, waardoor het beweegbare contact het oorspronkelijke vaste contact (normaal gesloten contact) aantrekt. Op deze manier wordt het aangetrokken en losgelaten om het doel van het geleiden en onderbreken van de stroom in het circuit te bereiken. De “normaal open” en “normaal gesloten” contacten van het relais kunnen als volgt van elkaar worden onderscheiden: het vaste contact in de onderbroken toestand, wanneer de relaisspoel niet wordt bekrachtigd, wordt het “normaal open contact” genoemd; het vaste contact in de gesloten toestand wordt een „normaal gesloten contact“ genoemd.
Wanneer de relaismodule is in werking, wordt de elektromagneet bekrachtigd en wordt het anker naar beneden getrokken, waardoor de contactpunten D en E met elkaar in contact komen en het werkcircuit wordt gesloten. Wanneer de elektromagneet wordt uitgeschakeld, verliest deze zijn magnetisme en trekt de veer het anker omhoog, waardoor het werkcircuit wordt onderbroken. Daarom, de relaismodule is een schakelaar die met behulp van elektromagneten het in- en uitschakelen van het werkcircuit regelt.
De voordelen van het gebruik van relaismodules voor besturingscircuits: gebruik van laagspanning om hoogspanning te regelen; afstandsbediening; automatische regeling. De relaismodule is een geautomatiseerde elektrische schakelaar die werkt op basis van elektromagnetische inductie.
Relaismodules worden op grote schaal gebruikt in sectoren zoals afstandsbediening, telemetrie, communicatie, automatische besturing, mechatronica en lucht- en ruimtevaarttechnologie om systemen te besturen, te beveiligen, te regelen en informatie door te geven.

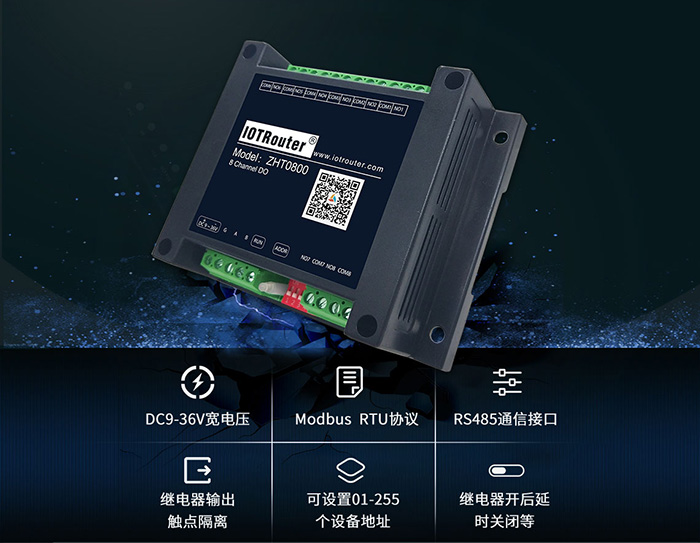

De ZHT0800 is een 8-kanaals relaisbesturingsmodule die 8 kanalen voor opgeloste zuurstof (DO) en 1 kanaal voor RS485-interfaces biedt. Het ondersteunt de standaard Modbus RTU protocol en vertraagt het afsluiten nadat het relais is ingeschakeld. Het is eenvoudig en gebruiksvriendelijk, biedt volledige technische ondersteuning en kan op grote schaal worden toegepast in allerlei soorten toepassingen. Toepassingsscenario’s van de schakeluitgang.
