sistema di controllo RTU
Il sistema di controllo RTU È noto come RTU, e il nome cinese è: terminale di telemetria remota. Si tratta di un dispositivo che integra principalmente funzioni di controllo remoto e trasmissione dati. Di solito dispone di interfacce DI (ingresso digitale), DO (uscita digitale), AI (ingresso analogico) e AO (uscita analogica), che consentono di controllare a distanza l'interruttore. Controlla l'uscita di corrente, ecc.
Questo tipo di prodotto supporta inoltre numerose tipologie di rete, quali 4G, LoRa, Ethernet, NB-IoT, GPRS, ecc. Tuttavia, a partire dal 2021, il GPRS è gradualmente scomparso dal nostro campo visivo e attualmente si basa principalmente sul 4G sistema di controllo RTU .
Il sistema di controllo RTU I prodotti sviluppati da Zongheng Intelligent Control presentano le seguenti caratteristiche: (1) garantiscono sicurezza, affidabilità e stabilità, in particolare per quanto riguarda il funzionamento, la protezione, la raccolta dati, il controllo, la visualizzazione e altre funzionalità del software; (2) assicurano un’ottima comunicazione tra i dispositivi del sistema; (3) realizzano efficacemente le varie funzioni dell’RTU.
Dispone inoltre delle seguenti tecnologie chiave:
1. Tecnologia di misurazione wireless per spostamento, carico e pressione: utilizza sensori di carico e spostamento ad alta precisione e a deriva zero, nonché tecnologia elettronica wireless micromeccanica; presenta una struttura compatta, è leggera e di facile installazione, in grado di adattarsi ad ambienti di lavoro difficili sul campo, con errori di precisione di misurazione ≤1%;
2. Tecnologia a basso consumo energetico: grazie all’impiego del più recente chip di controllo principale a basso consumo energetico, del relativo programma di controllo per il risparmio energetico e di una batteria agli ioni di litio, il consumo energetico dello strumento durante il normale funzionamento è dell’ordine dei μA. Senza alimentazione esterna, è in grado di funzionare normalmente per oltre 2a. Si raggiunge così l’obiettivo di azzerare gli interventi di manutenzione.
3. Tecnologia di trasmissione wireless dei dati: l’RTU è dotata di un modulo integrato di trasmissione dati wireless GPRS e di tecnologia di trasmissione del segnale digitale, in grado di consentire il monitoraggio remoto di tutti i dati relativi a un singolo pozzo, quali il diagramma di potenza, la pressione, la portata, la temperatura, ecc., nonché l’avvio, l’arresto e la regolazione della velocità dei pozzi petroliferi tramite mezzi wireless. Il controllo e la trasmissione dei dati sono rapidi, precisi e affidabili, particolarmente adatti ad aree montuose, collinari, paludose, lacustri, desertiche e altri ambienti.
Funzioni principali del sistema di controllo RTU
(1) Raccolta dei dati: rilevare pressione, portata, cilindrata, carico, corsa, ecc.;
(2) Trasmissione dei dati: i dati raccolti vengono trasmessi in modalità wireless;
(3) Monitoraggio dei dati: il computer centrale monitora i dati e controlla le operazioni delle apparecchiature;
Caratteristiche del sistema di controllo RTU Zongheng Intelligent Control
Supporto JSON, Modbus RTU/TCP
4 uscite a relè
4 ingressi DI (nodo dry/wet)
4 ingressi analogici (corrente)
TCP_Client/ MQTT_Client
Imposta il momento in cui attivare l'azione
Inoltro nel cloud, rete nel cloud
Logica locale, logica inter-dispositivo
Pacchetto di registrazione della rete, pacchetto heartbeat
Watchdog hardware
Attivazione dei dati e report programmati
Configurazione remota, aggiornamento remoto
Il computer host supporta l'importazione e l'esportazione di file di configurazione.
Di seguito sono riportati alcuni prodotti per sistemi di controllo RTU di Zongheng Intelligent Control. Se desiderate consultare informazioni più dettagliate sulle funzionalità, potete visitare la sezione “Presentazione dei prodotti” di questo sito.
| Esterno | Rete/Modello | interfaccia | Caratteristiche |
 |

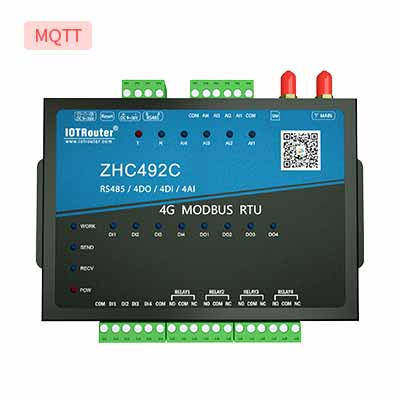

Comunicazione di rete completa 4G ZHC492C |
4DI/4DO/4AI/1RS485 |
Il DO segue il DI/AI da remoto Raccolta e controllo del protocollo JSON Reportistica attiva/collettiva Azione di riavvio/trigger programmata |
 |

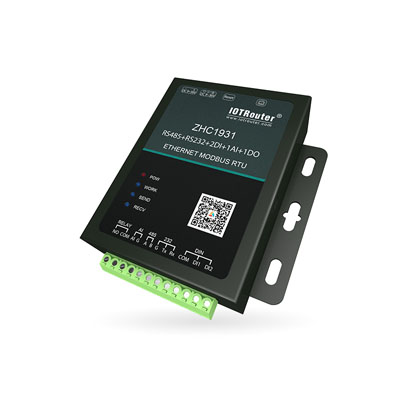

Ethernet ZHC1931 |
RS485/RS232/2DI/1DO/1AI |
Il DO segue il DI/AI da remoto Valore analogico 4~20 mA segnalato automaticamente Configurare il PLC per il monitoraggio in tempo reale su cloud Presa a 4 vie Risoluzione dei nomi di dominio DNS |
 |

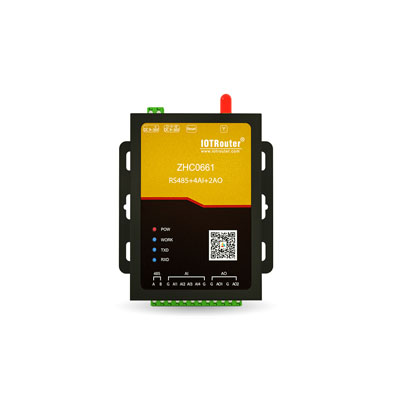

Rete LoRa ZHC0661 |
RS485/4AI/2AO |
Reti punto-punto e punto-a-molti Crittografia dei dati AES Trasmissione a lunga distanza di 8 km L'intelligenza artificiale calcola automaticamente la portata Controllo remoto punto-punto a seguire |
Un piccolo promemoria: quanto sopra mostra solo alcuni prodotti. Se desideri vedere altri prodotti, visita la sezione “Vetrina prodotti” di questo sito!
