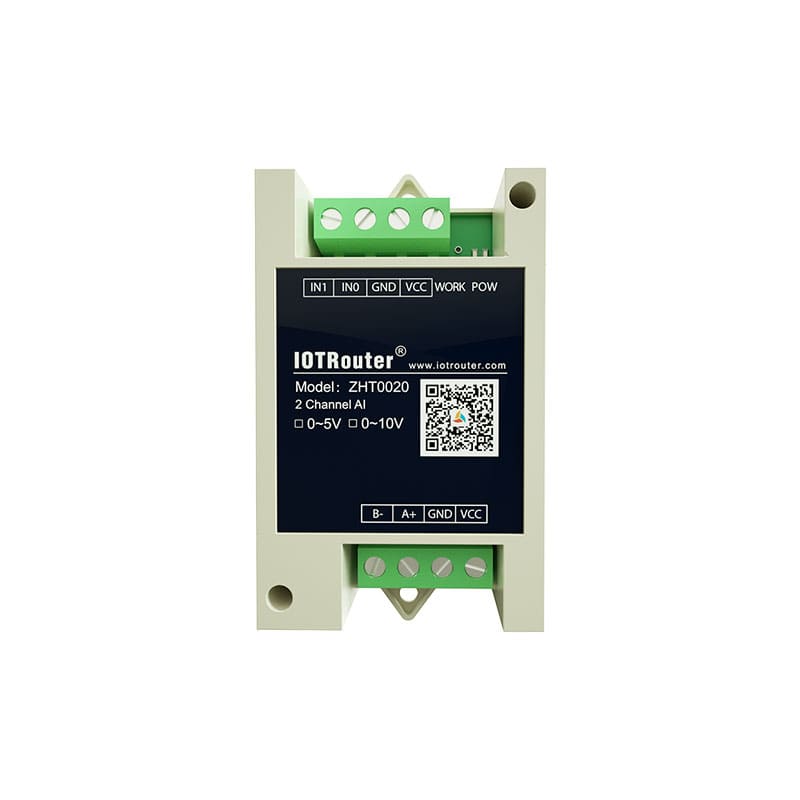

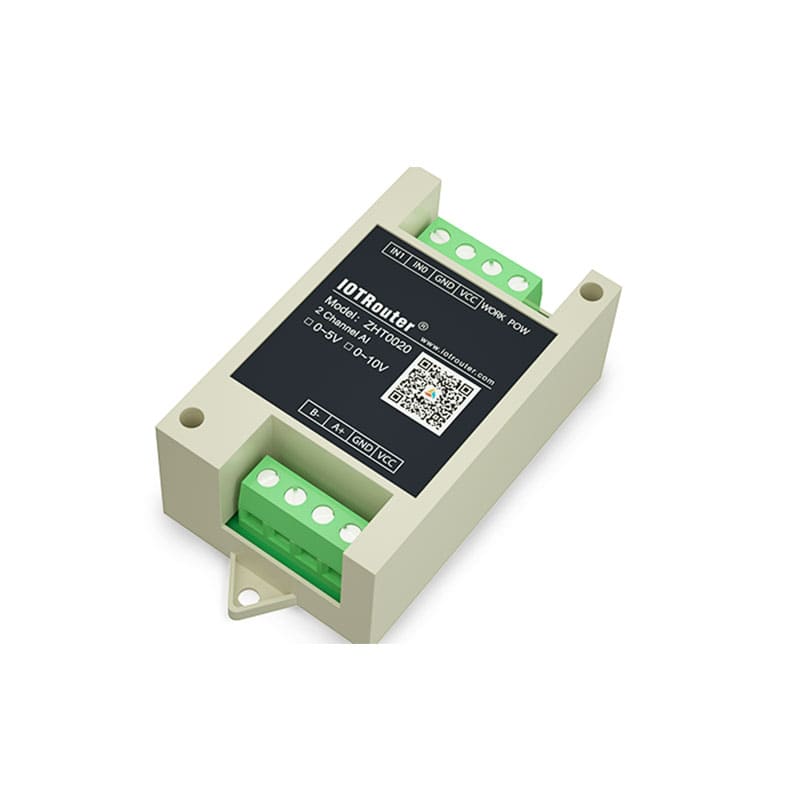

ZHT0020 Modulo di acquisizione analogica standard di livello industriale
Prodotto di acquisizione analogica standard di livello industriale
- Ampio voltaggio DC10~30V;
- Consumo di energia: 0.4W
- Doppio cane da guardia, funzionamento stabile senza tempi di inattività per 24 ore;
- Supporto della comunicazione RS485;
- Velocità di comunicazione: 2400; 4800; 9600; (4800 di default per l'aspetto)
- Protocollo di comunicazione: Supporto del protocollo Modbus RTU;
- È possibile impostare gli indirizzi dei dispositivi 01-FF, il selettore di indirizzi a 5 cifre può impostare 1-30 codici di indirizzo;
- 2 ingressi analogici;
- Supporto del protocollo standard Modbus RTU;
Altri dettagli…
Parametro DESC
| Parametro | Descrizione |
| Durata | 100.000 volte |
| Tensione nominale | DC10-30V |
| Indicatore luminoso | Indicatore di stato |
| Intervallo di temperatura | Grado industriale, -40℃~60℃ |

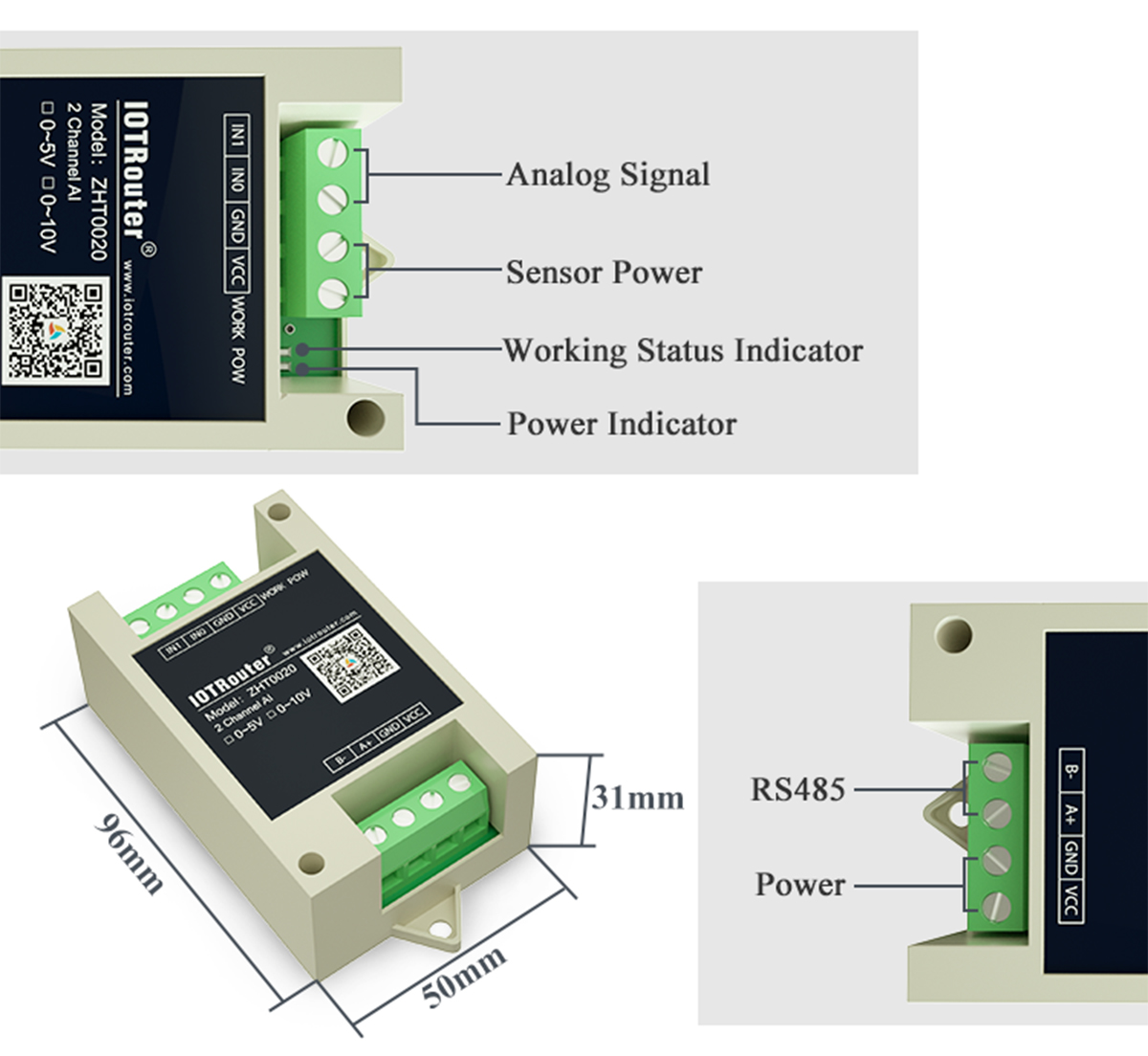

| Dimensione | 50mm*96mm*31mm |
| Formato di comunicazione predefinito | 4800, 1, 8, nessuno |
| Interfaccia dati | RS485 |
| Velocità di trasmissione | 2400; 4800; 9600; |
Cablaggio DESC
Cablaggio comunicazione RS485
Lo ZHT0020 contiene 1 interfaccia 485; più dispositivi possono essere collegati in cascata attraverso il bus 485. Ogni modulo può impostare l'indirizzo, che va da 1-FF. La distanza di comunicazione più lunga del bus 485 è di 1200 metri e la distanza di comunicazione può essere aumentata tramite il relè 485 in base all'ambiente di applicazione effettivo.

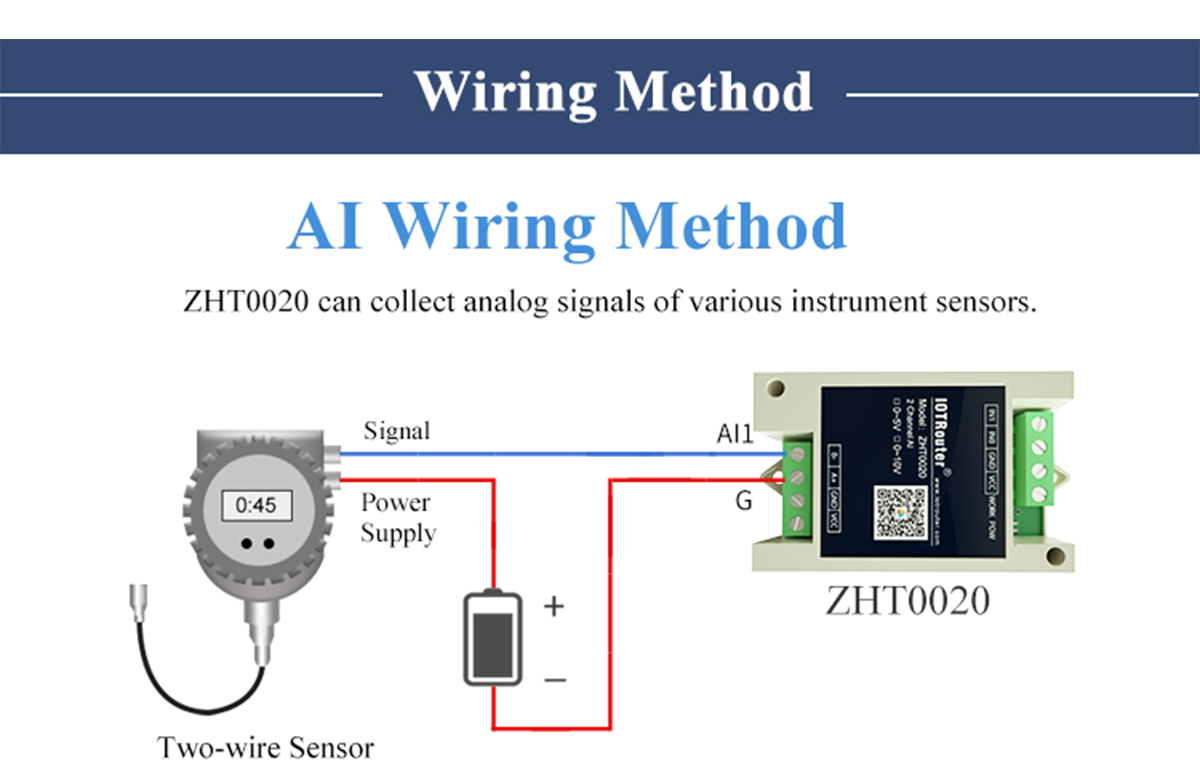

Istruzioni per il cablaggio
L'ingresso analogico dello ZHT0020 supporta il cablaggio a 2 fili, 3 fili e 4 fili;
