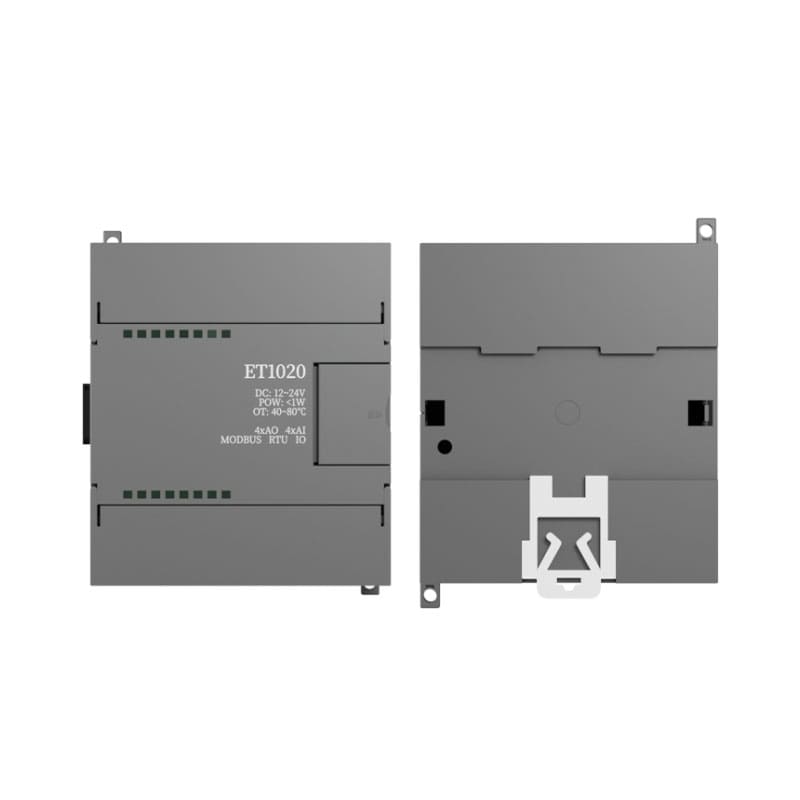

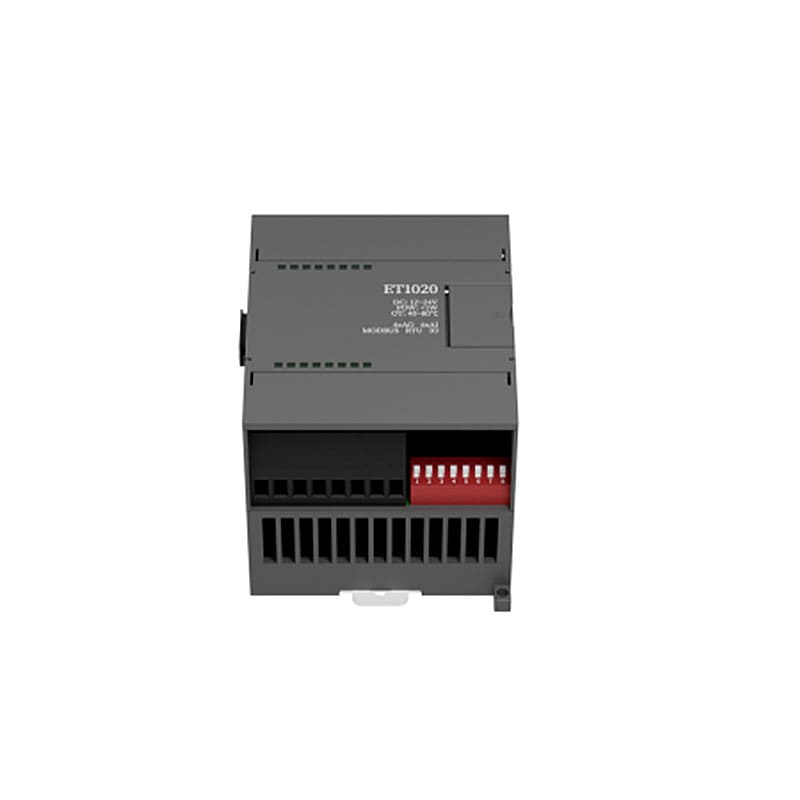

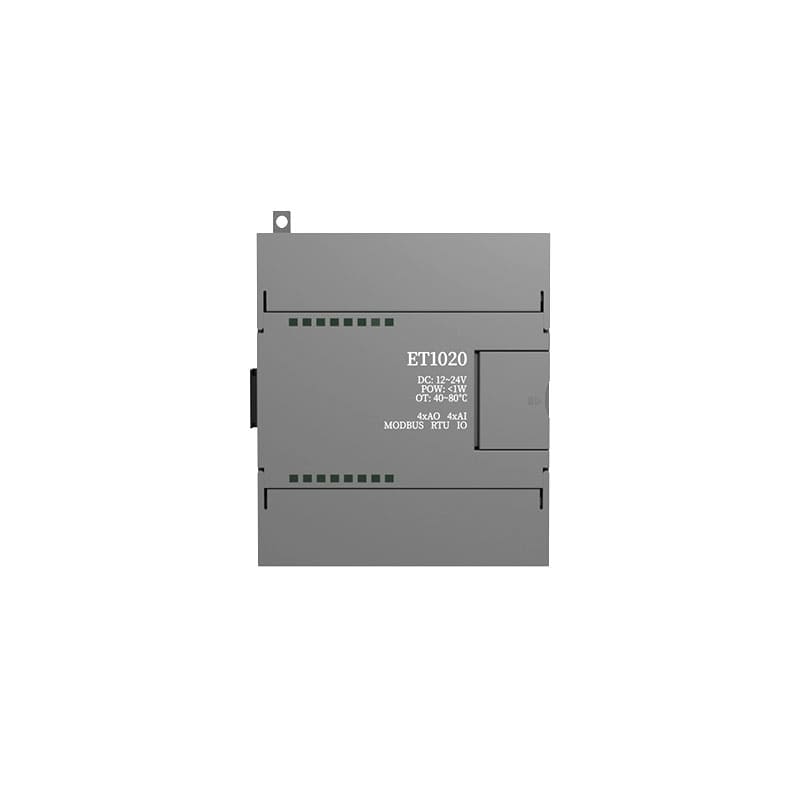

Modulo di espansione IO analogico ET1020

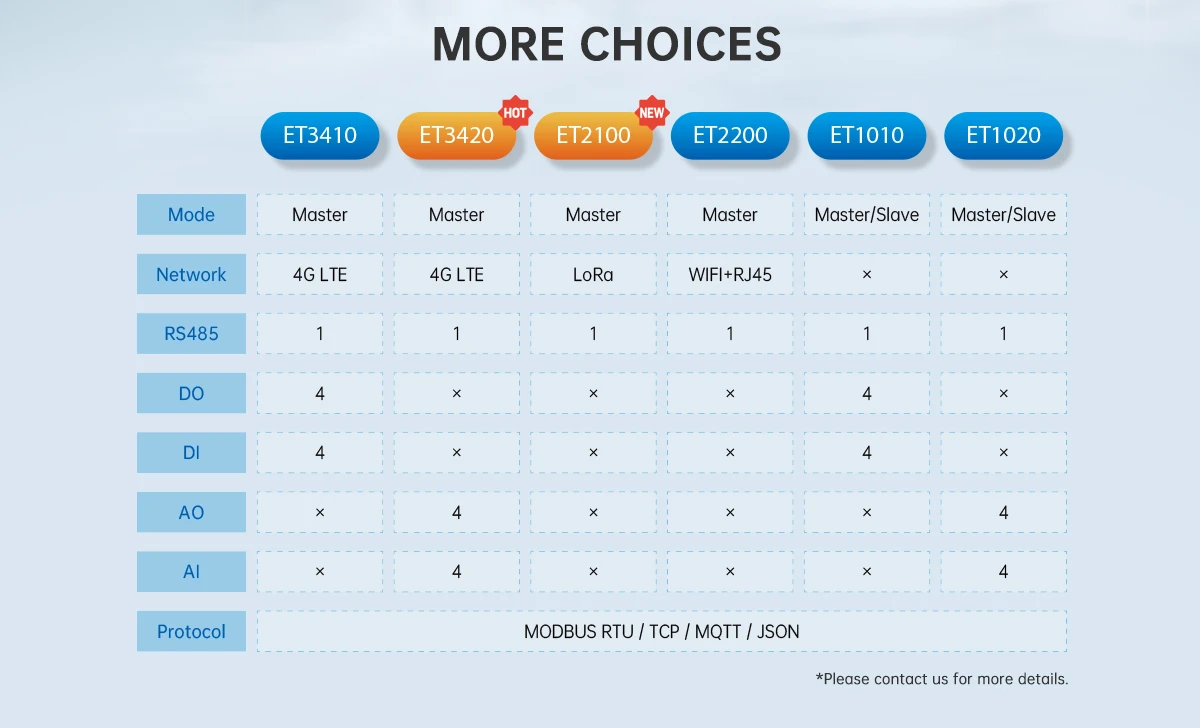

Modulo di espansione IO analogico

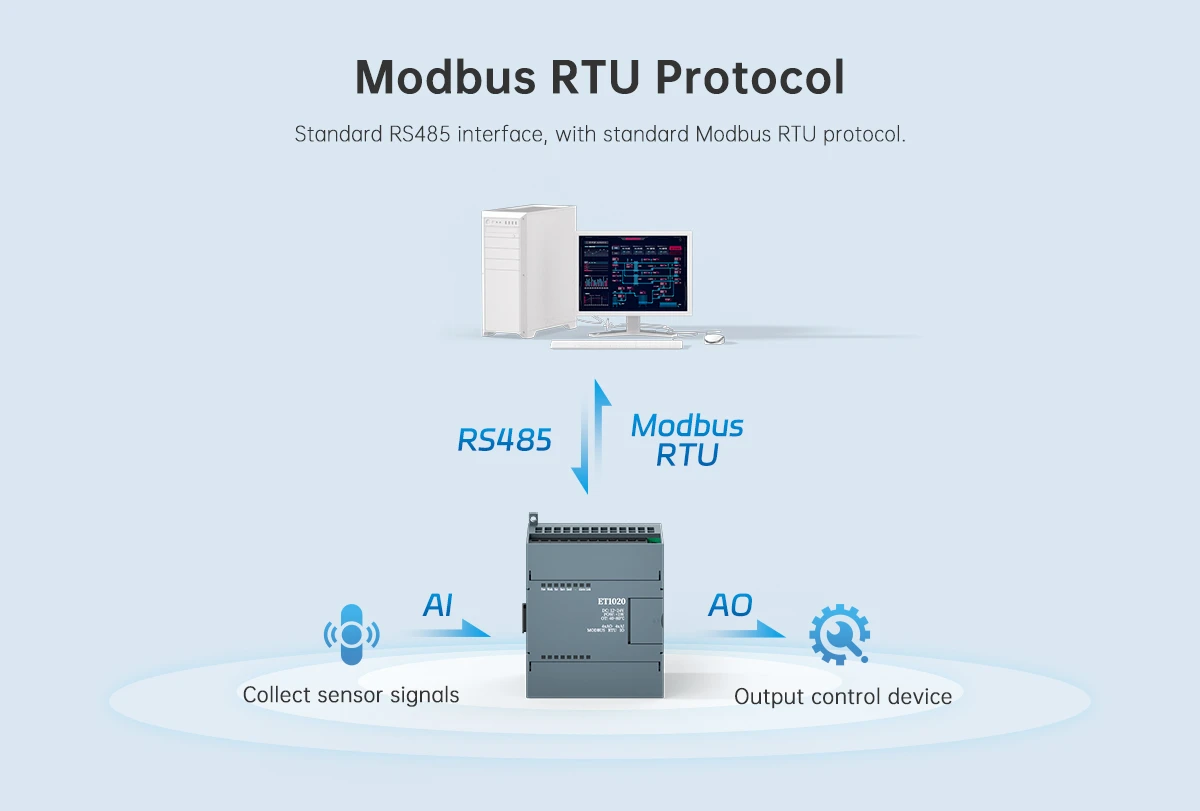

- Supporto del protocollo MODBUS RTU

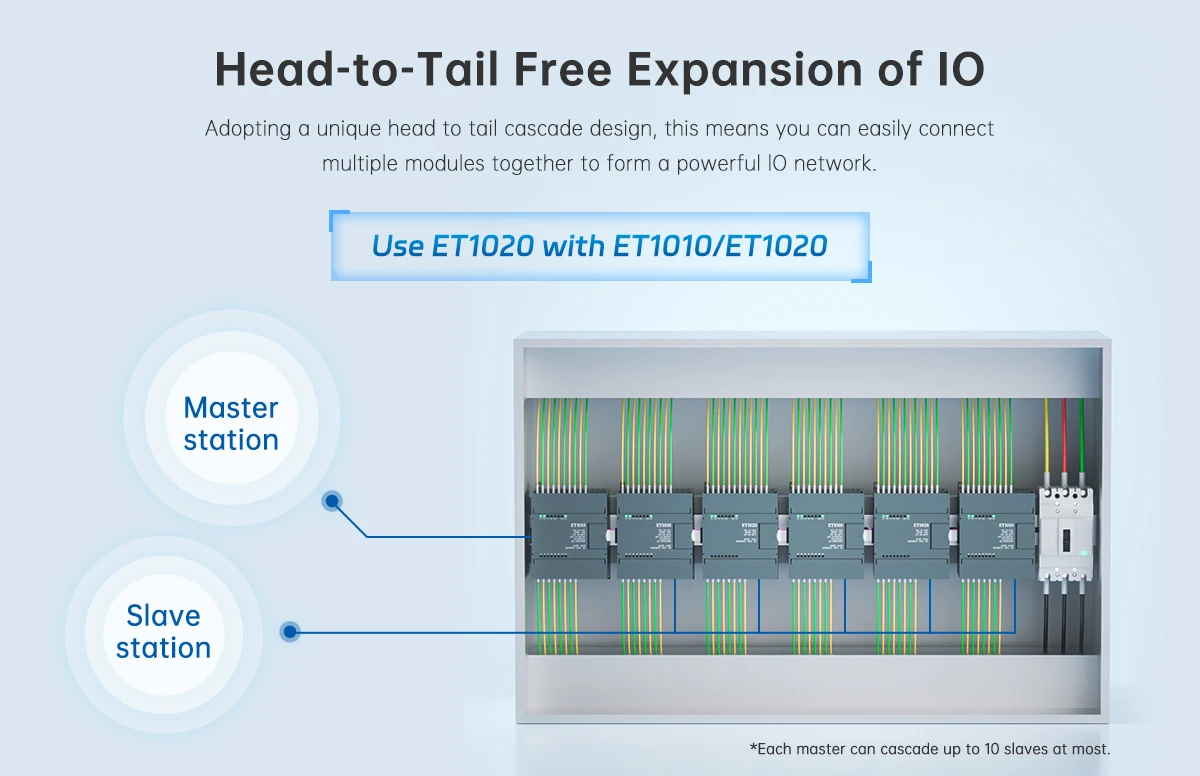

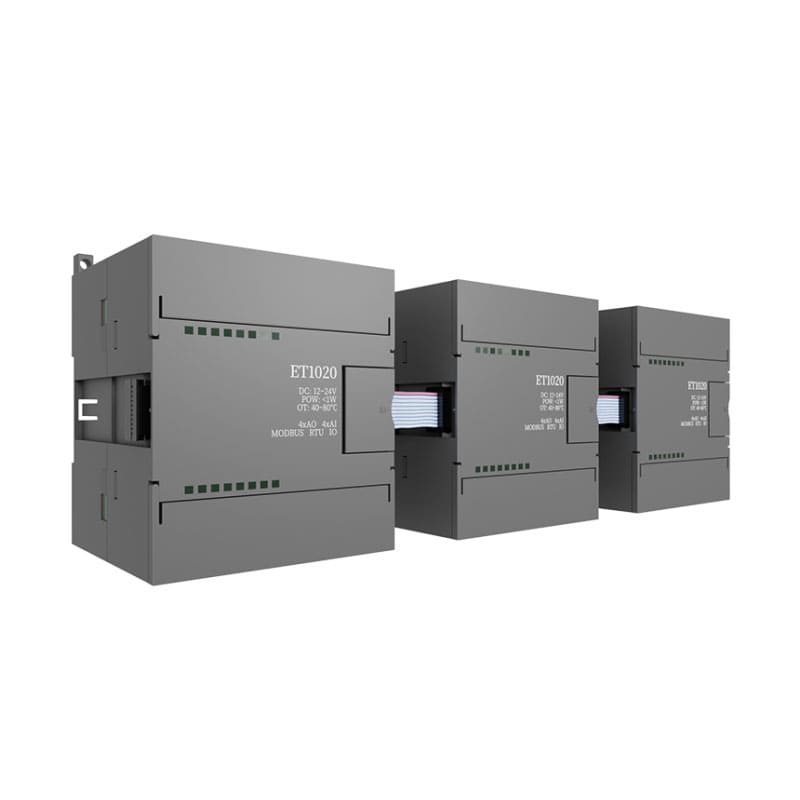

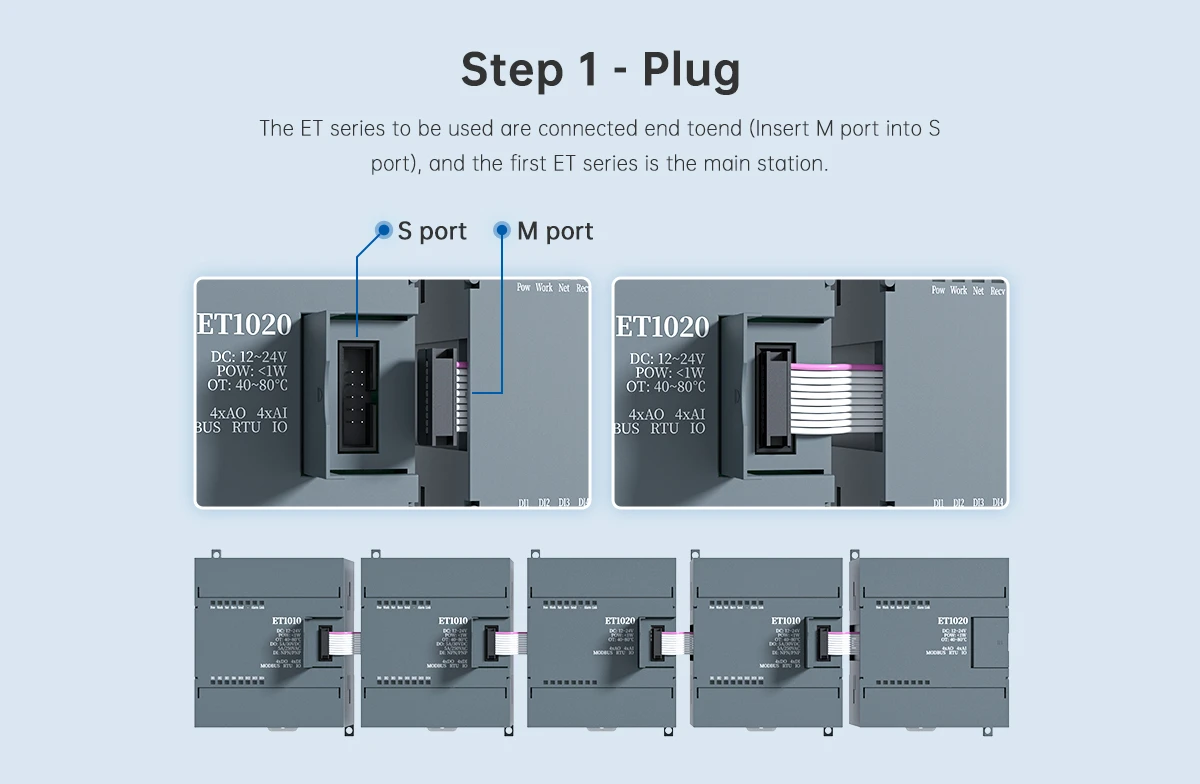

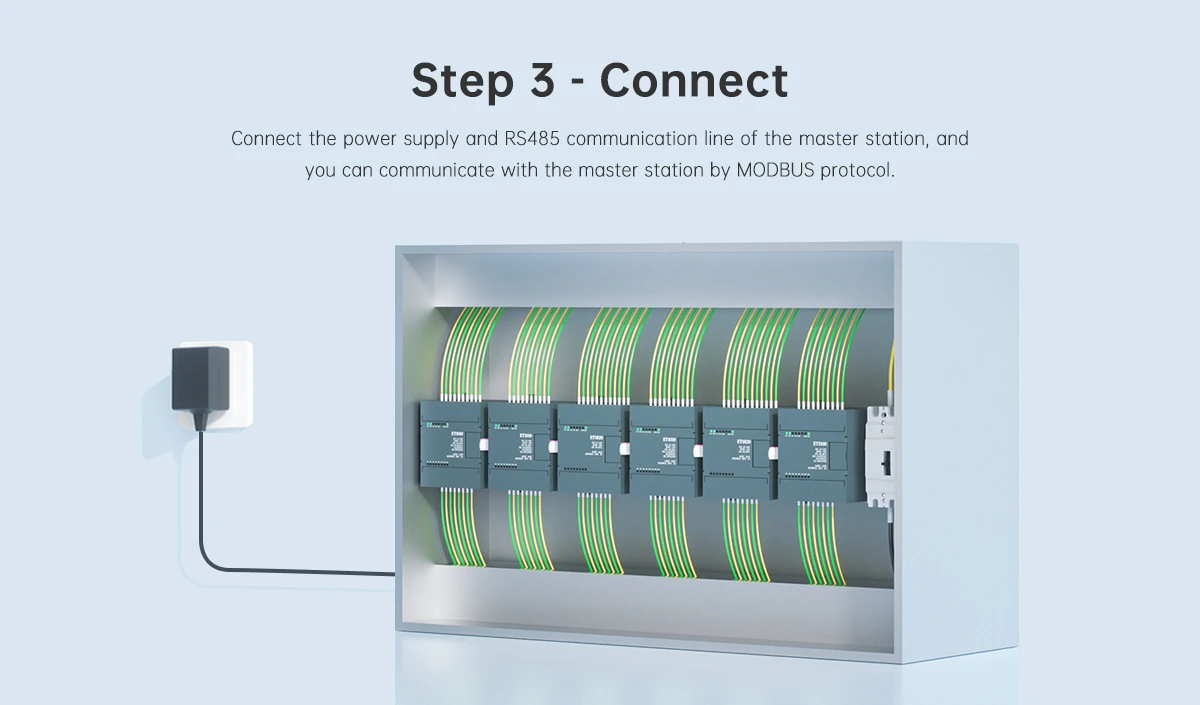

- Supporto dell'espansione a cascata e non induttiva delle porte di I/O

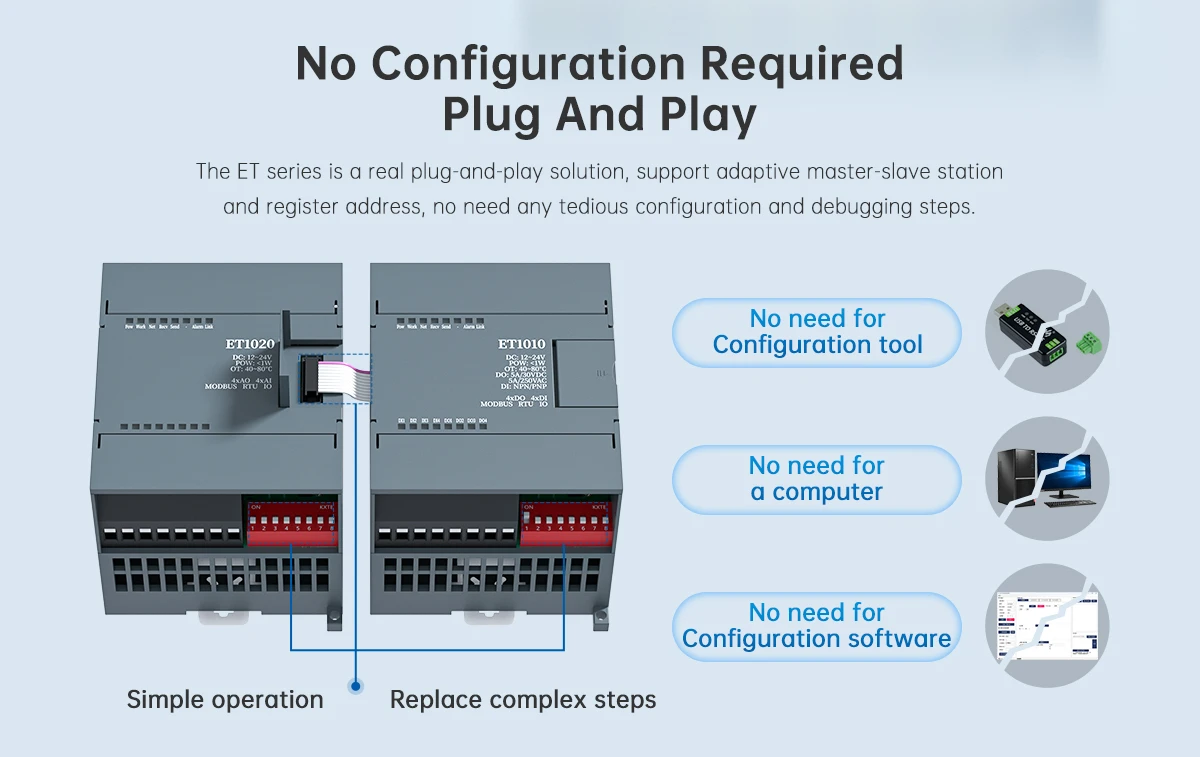

- Nessuna configurazione richiesta, plug and play
- Master-slave adattivo, indirizzo di registro adattivo

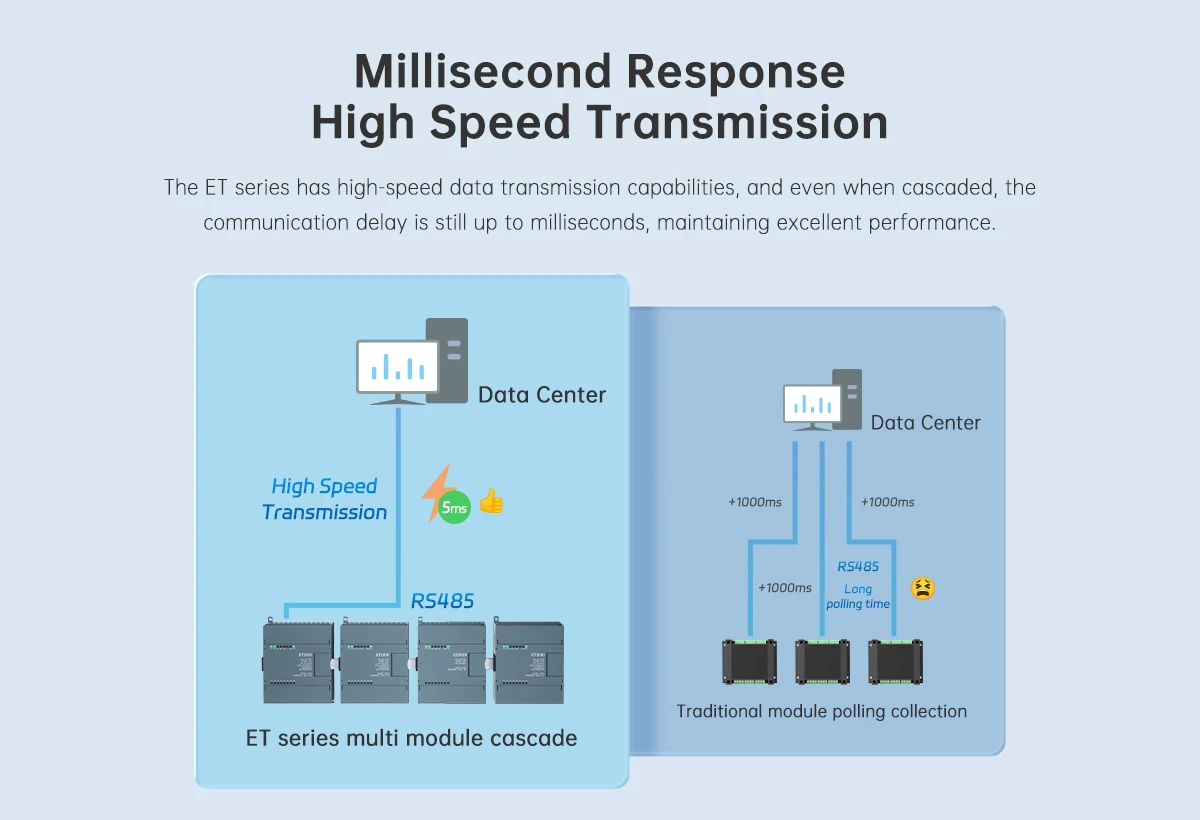

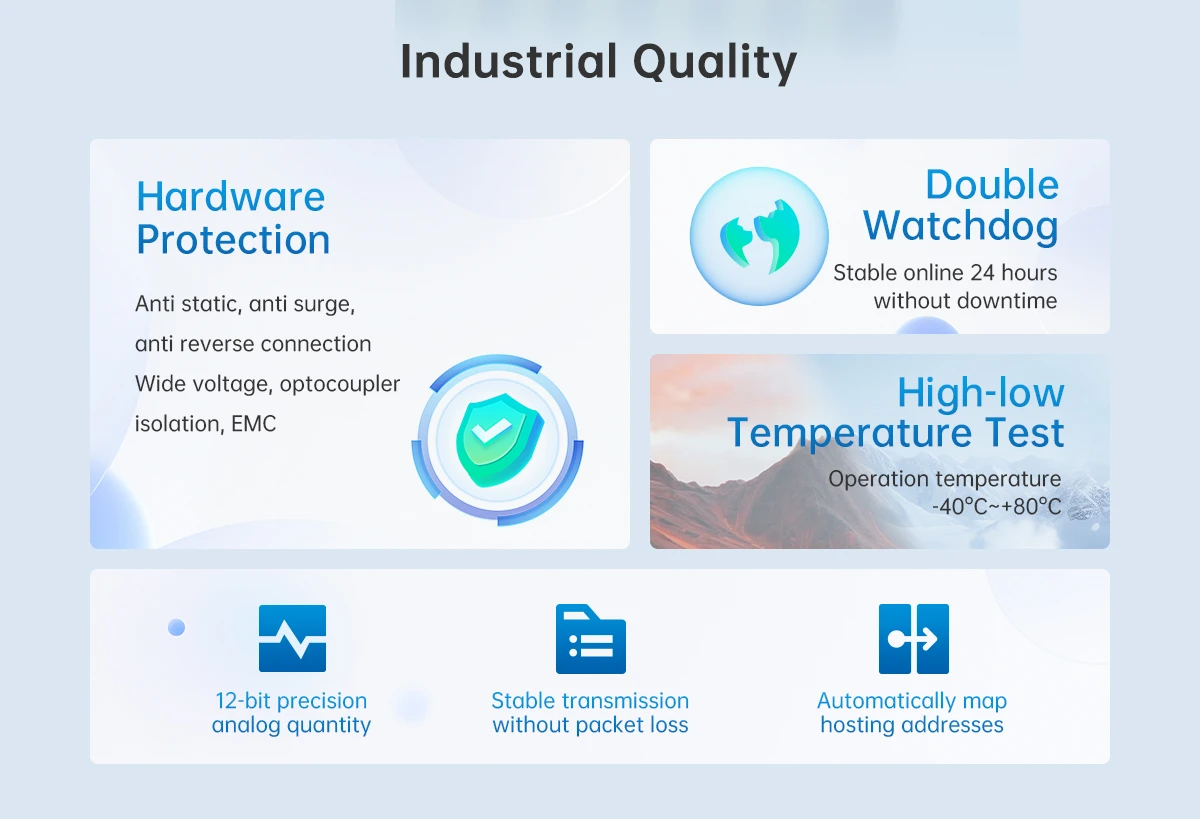

- Ritardo di comunicazione in millisecondi
- Comunicazione ad alta velocità senza perdita di pacchetti e anomalie
- La spia hardware presenta lo stato di comunicazione in tempo reale
Altri dettagli…
Scheda tecnica
| RS485 | Numero di porte | 1 modo |
| Modalità operativa | Schiavo |
| Velocità di trasmissione supportata | 115200/9600/4800/2400 |
| AO | Numero di porte | 4 vie |
| Tipo di uscita | Uscita 4-20mA |
| Accuratezza del campionamento | 12bit |
| AI | Numero di porte | 4 vie |
| Tipo di ingresso | Centro 4-20mA |
| Precisione di campionamento | 12bit |
| Parametri elettrici | Tensione nominale | DC12V, campo di lavoro DC12~24V |
| Potenza nominale | <1W |
| Protezione dell'alimentazione | Connessione antistatica, anti-surge e anti-reverse |
| Parametri ambientali | Temperatura di esercizio | -40~80℃ |
| Temperatura di stoccaggio | -40~85℃ |
| Umidità ambientale | 10-90% RH (senza condensa) |

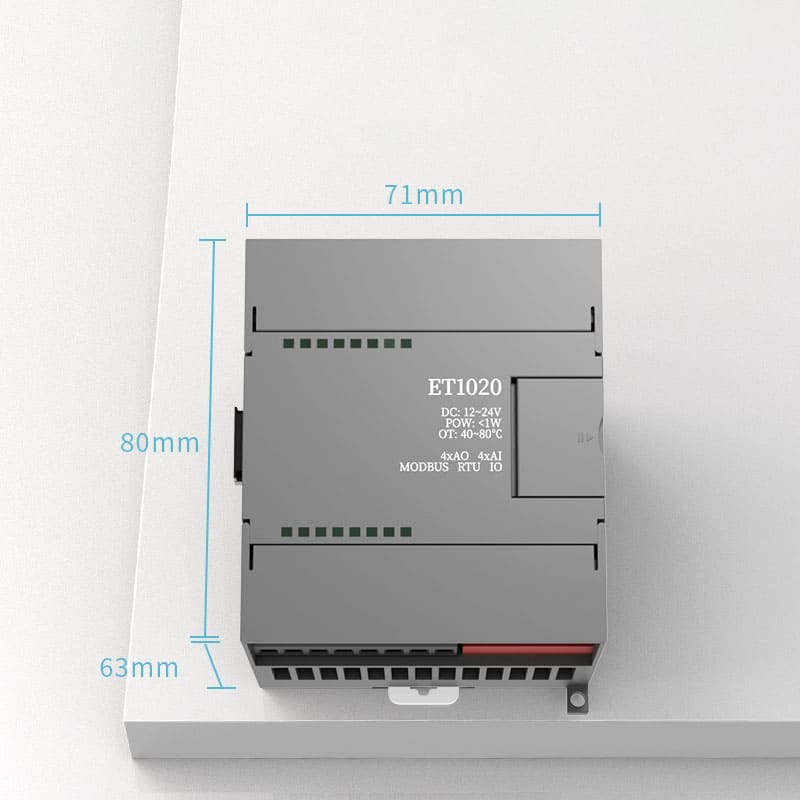

| Parametri meccanici | Dimensione | 80*71*63 mm |
| Peso | 150g |
| Materiale | ABS |
Interfaccia DESC
| Numero di serie | Nome | Significato | Numero di serie | Nome | Significato |
| 1 | Polvere | Spia di alimentazione, sempre accesa | 18 | GND | Massa dell'ingresso del segnale AI |
| 2 | lavoro | Spia di funzionamento, strobo di 1 secondo | 19 | AI4 | Ingresso segnale AI4 |
| 3 | Netto | riserva | 20 | GND | Massa dell'ingresso del segnale AI |
| 4 | Recv | riserva | 21 | RST | pulsante di reset |
| 5 | inviare | riserva | 22 | AO1 | Uscita segnale AO1 |
| 6 | -- | riserva | 23 | GND | AO Uscita segnale |
| 7 | allarme | Spia di allarme, sempre accesa dopo l'anomalia di comunicazione del dispositivo in cascata | 24 | AO2 | Uscita segnale AO2 |
| 8 | link | Indicatore di connessione, sempre acceso dopo l'inserimento del dispositivo in cascata | 25 | GND | AO Uscita segnale |
| 9 | Vin | Stadio positivo dell'ingresso di potenza | 26 | AO3 | Uscita segnale AO 3 |
| 10 | GND | Ingresso di alimentazione negativo | 27 | GND | AO Uscita segnale |
| 11 | 485A | RS485-A | 28 | AO4 | AO Uscita a 4 segnali |
| 12 | 485B | RS485-B | 29 | GND | AO Uscita segnale |

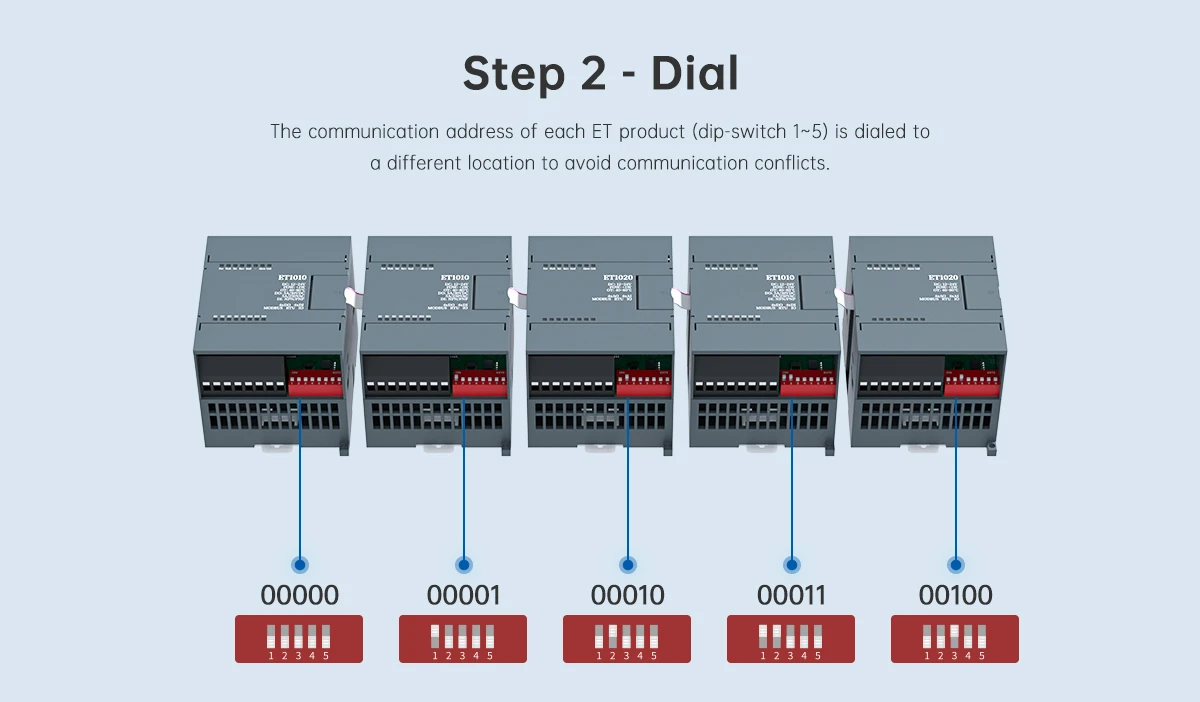

| 13 | AI1 | Ingresso segnale AI1 | 30 | Codice di composizione | 1-5 indica l'indirizzo di comunicazione MODBUS, riavviare per rendere effettiva l'operazione |
| 14 | GND | Massa dell'ingresso del segnale AI | 31 | Codice di composizione | 6-8 Impostare la velocità di trasmissione, riavviare per rendere effettiva l'operazione. |
| 15 | AI2 | Ingresso segnale AI2 | 32 | M | Porta M, per il collegamento a cascata verso l'alto |
| 16 | GND | Massa dell'ingresso del segnale AI | 33 | S | Porta S, per la discesa in cascata |
| 17 | AI3 | Ingresso segnale AI3 | | | |
