В этом руководстве мы рассмотрим интеграцию HAAS CNC со шлюзом ЧПУ. Мы надеемся, что это окажется полезным.
В предыдущих уроках мы рассмотрели :
Как мини-шлюз ЧПУ EG8200 взаимодействует с системами ЧПУ Siemens
Как интегрировать шлюз ЧПУ с системой ЧПУ Mitsubishi
Как интегрировать шлюз ЧПУ с ЧПУ нового поколения
В этом уроке будет дано подробное объяснение систем ЧПУ Haas. В системе ЧПУ HAAS используются два режима связи: Ethernet и последовательный порт. Ниже мы рассмотрим интеграцию шлюза ЧПУ для обоих режимов.
1.Haas CNC (Ethernet) - интеграция шлюза ЧПУ
1. Подключение оборудования
ЧПУ Haas взаимодействует через Ethernet. Убедитесь, что IP-адрес LAN-порта шлюза и IP-адрес Haas CNC DE находятся в одной подсети (Примечание: В особых случаях они могут находиться в разных подсетях, что потребует настройки маршрутизации - для получения подробной информации обратитесь в службу технической поддержки). В данном примере IP-адреса назначаются следующим образом:
|
EG8200Мини-шлюз ЧПУ |
Haas CNC (Ethernet) |
|
| IP-адрес | 192.168.88.1 | 192.168.88.34 |
2. Настройка станка
2.1. Найдите или настройте IP в системе Haas

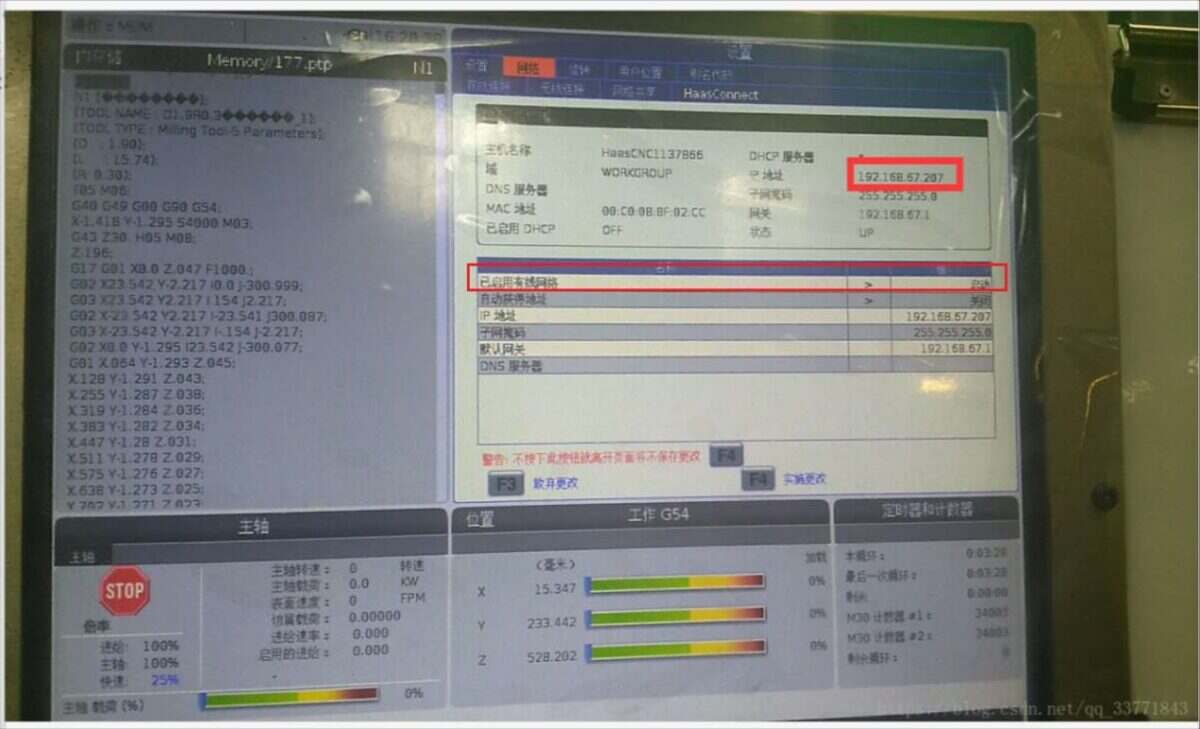

Найдите интерфейс, показанный ниже, и убедитесь, что статус проводной сети включен при запуске:
2.2. Установка номера порта

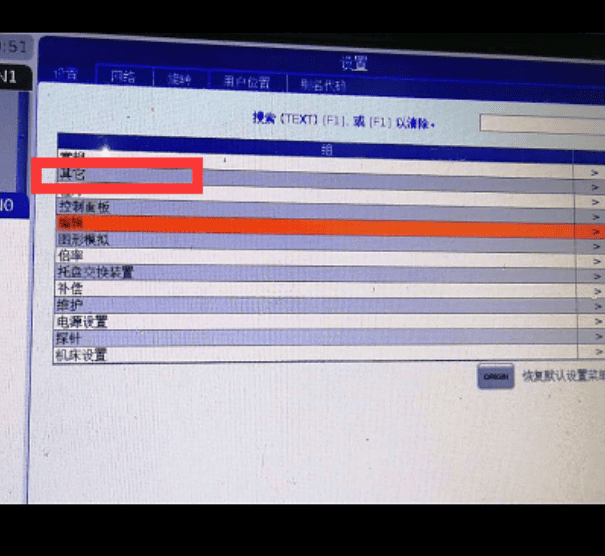

Переключитесь на интерфейс "Настройки" (слева от кнопки "Параметры сети"), выберите вкладку "Другое" и введите соответствующий интерфейс:

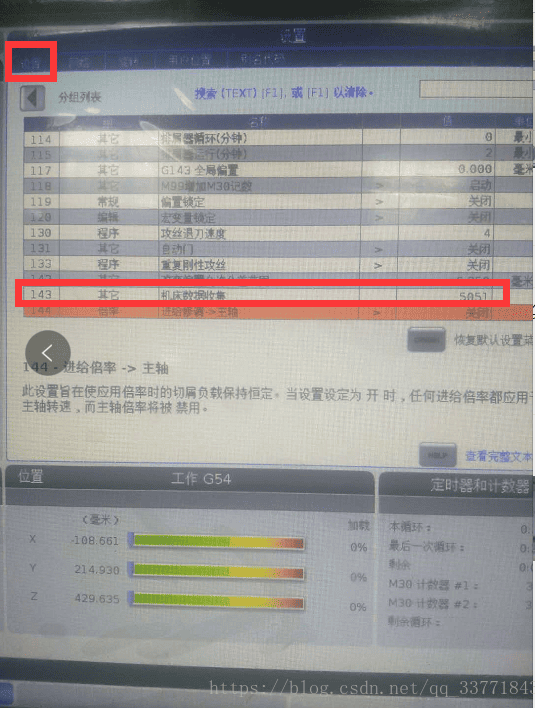

Настройте параметр 143 и задайте номер порта:
Настройка стороны станка завершена. Перезапустите систему ЧПУ.
3. Конфигурация шлюза
3.1. Настройки подключения ЧПУ

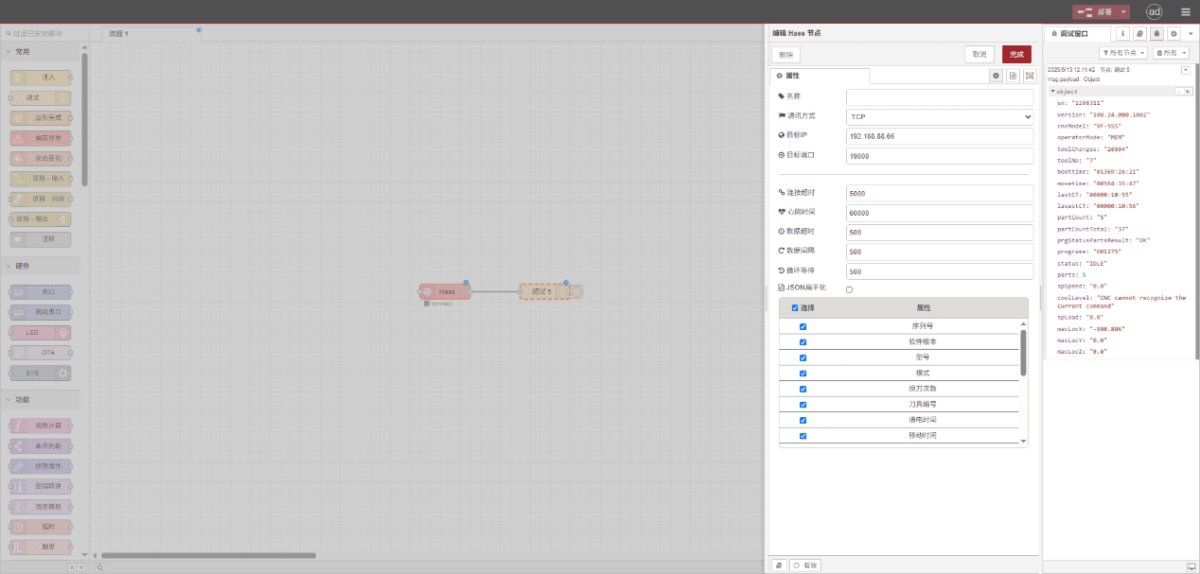

Перетащите узел Hass с левой панели, дважды щелкните, чтобы открыть страницу настроек, и выполните следующие настройки в соответствии с параметрами ПЛК:
Метод коммуникации: TCP
Целевой IP: 192.168.88.66 (Замените на IP-адрес вашего станка)
Порт: 19000 (Введите порт, настроенный на станке)
Таймаут соединения: 5000
Интервал сердцебиения: 60000
Таймаут данных: 500
Интервал данных: 500
Цикл ожидания: 100
3.2. Тестирование

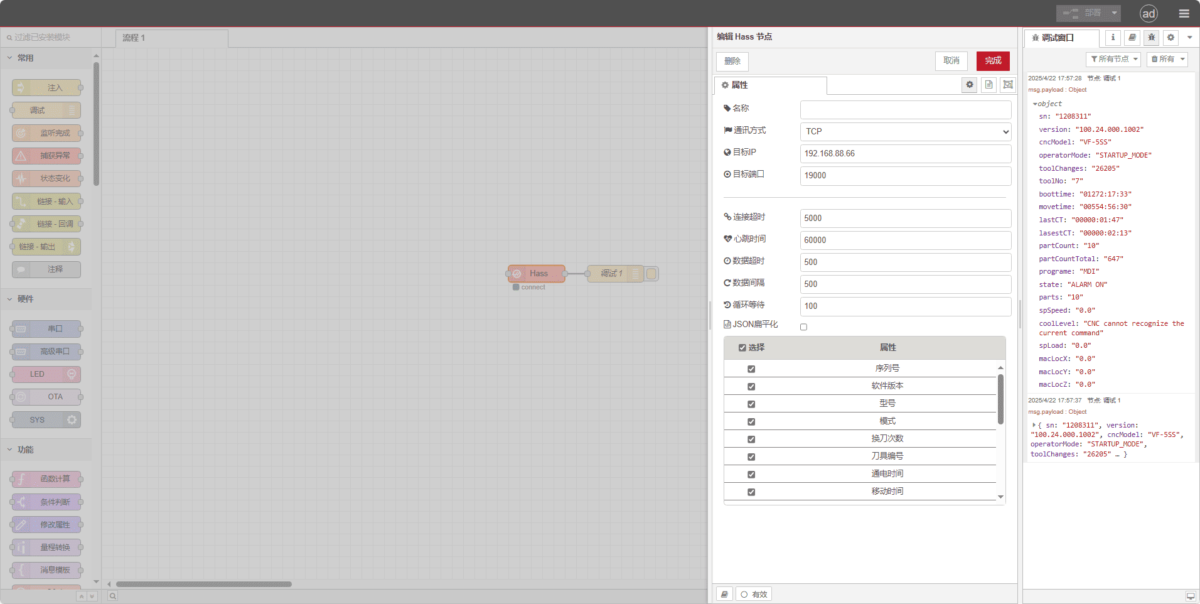

Нажмите кнопку Развернуть и наблюдайте, как каждые несколько секунд печатается точка данных. Проверьте полученные точки данных, чтобы подтвердить успешную связь!
Справочную таблицу точек данных см:
Это карта содержимого Yueque. Нажмите на ссылку для просмотра: https://iotrouter.yuque.com/zn3vdn/eg8000/inggeg9b79itoggq
2.Haas CNC (последовательный порт) - интеграция шлюза ЧПУ

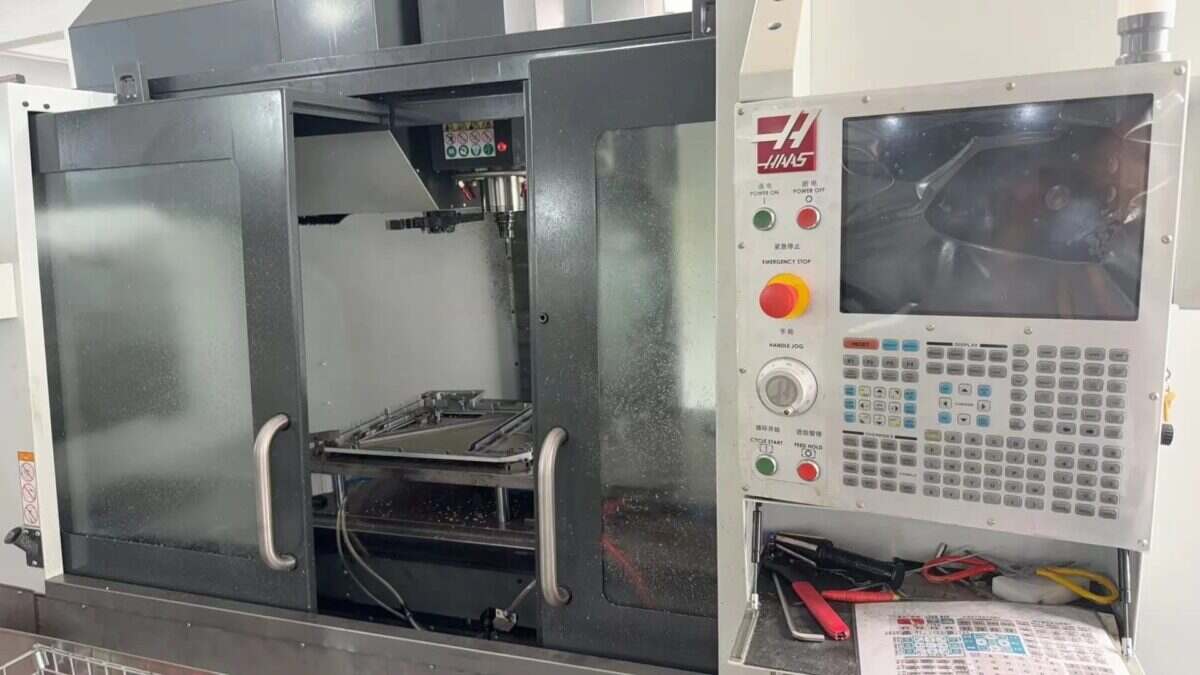

Совместимые ЧПУ: VS500
1. Подключение оборудования
ЧПУ Haas использует последовательную связь. В данном примере коммуникационный порт ЧПУ представляет собой интерфейс RS-232 с разъемом DB-25. Штыри TXD/RXD/GND должны быть выведены наружу и подключены к интерфейсу RS232 шлюза. Подключите TXD к RX шлюза, RXD - к TX шлюза, а GND - к GND шлюза.
DB25 (25-контактный) Стандартная распиновка RS-232
| Номер штырька | Имя | Направление | Описание |
|---|---|---|---|
| 1 | PGND | – | Защитное заземление (заземление шасси) |
| 2 | TXD | Выход | Передача данных (DTE → DCE) |
| 3 | RXD | Вход | Получение данных (DCE → DTE) |
| 4 | RTS | Выход | Запрос на отправку (DTE → DCE) |
| 5 | CTS | Вход | Clear To Send (DCE → DTE) |
| 6 | DSR | Вход | Готовность к приему данных (DCE → DTE) |
| 7 | GND | – | Сигнальная земля (общий возврат) |
| 8 | DCD | Вход | Обнаружение несущей данных (DCE → DTE) |
| 20 | DTR | Выход | Готовность терминала данных (DTE → DCE) |
| 22 | РИ | Вход | Индикатор звонка (DCE → DTE) |
2. Настройки станка
2.1. Конфигурация параметров последовательного порта

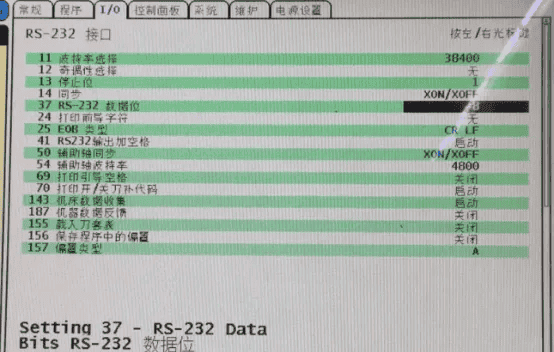

Нажмите кнопку Settings (Настройки), выберите I/O (Ввод/вывод) и измените параметры системы.
3. Настройки шлюза
3.1. Настройки подключения ЧПУ

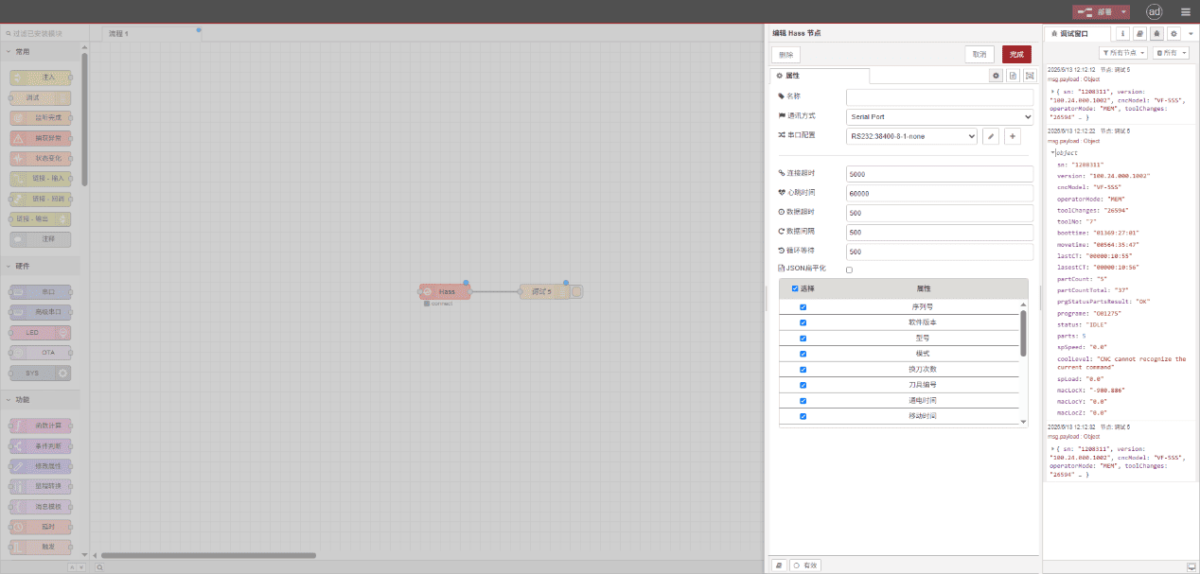

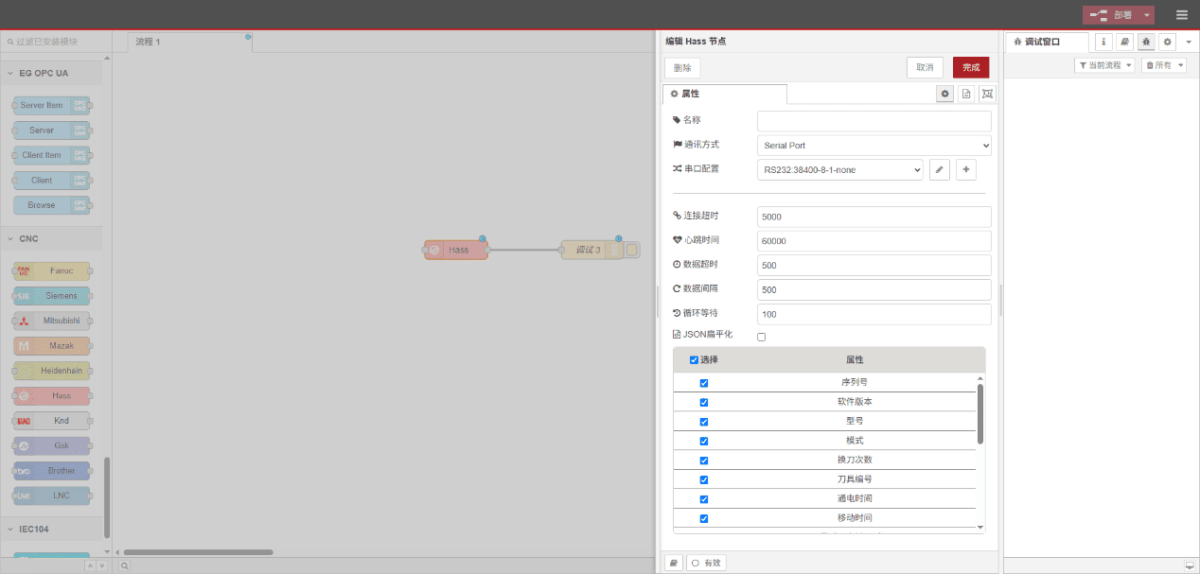

Перетащите узел Hass с левой панели, дважды щелкните, чтобы открыть страницу настроек, и выполните следующие настройки в соответствии с параметрами ПЛК:
Метод коммуникации: Последовательный порт
Последовательный порт: RS232
Скорость передачи данных: 38400
Биты данных: 8
Стоп-биты: 1
Паритет: Нет
Таймаут соединения: 5000
Интервал сердцебиения: 60000
Таймаут данных: 500
Интервал данных: 500
Цикл ожидания: 100
3.2. Тестирование
Нажмите кнопку Развернуть и наблюдайте, как каждые несколько секунд печатается точка данных. Проверьте полученные точки данных, чтобы подтвердить успешную связь!
Справочную таблицу точек данных см:
Это карта содержимого Yueque. Нажмите на ссылку для просмотра: https://iotrouter.yuque.com/zn3vdn/eg8000/inggeg9b79itoggq
