As introduced in other articles on this site, zigbee is a short-distance wireless communication technology, which is characterized by flexible networking, easy use, reliable operation, and low price. In many IoT applications, ZigBee is used for communication. In some terminals of functional home appliances, including some IoT solutions converged through gateways, ZigBee is used in downlink communication. ZigBee technology is a short-distance, low-speed Power-consuming wireless communication technology is characterized by short distance, low complexity, self-organization, low power consumption, and low data rate.
There are three main networking methods of zigbee network topology. Let’s talk about them one by one. The three networking methods of zigbee network topology:
1. Tree topology

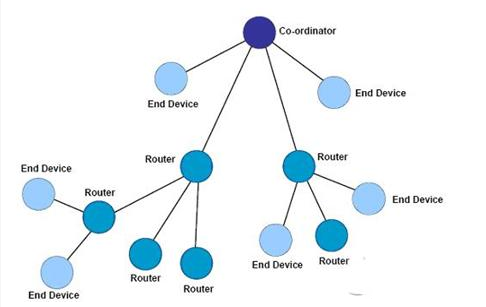

De boomtopologie bevat een coördinator en een reeks Router- en Eindapparaatknooppunten. De coördinator verbindt een reeks Routers en Eindapparaten en zijn subknooppunt Routers kan ook een reeks Routers en Eindapparaten verbinden. Dit kan herhaald worden voor meerdere niveaus. De structuur van de boomtopologie wordt weergegeven in de onderstaande figuur:
waar je je bewust van moet zijn:
Knooppunten Coördinator en Router kunnen hun eigen knooppunten bevatten.
Eindapparaat kan geen eigen kindknooppunten hebben.
Knooppunten met dezelfde ouderknoop worden sibling-knooppunten genoemd
Knopen met dezelfde grootouderknoop worden nevenknopen genoemd.
Communicatieregels in boomtopologie:
Elk knooppunt kan alleen communiceren met zijn ouder- en kindknooppunten.
Als er gegevens van het ene naar het andere knooppunt moeten worden gestuurd, wordt de informatie via het pad van de boom naar het dichtstbijzijnde voorouderknooppunt gestuurd en vervolgens naar het knooppunt van bestemming.
Het nadeel van deze topologie is dat er slechts één routingkanaal voor informatie is. Bovendien wordt de routering van informatie afgehandeld door de protocol stack laag en is het hele routeringsproces volledig transparant voor de applicatielaag.
2. Star topology

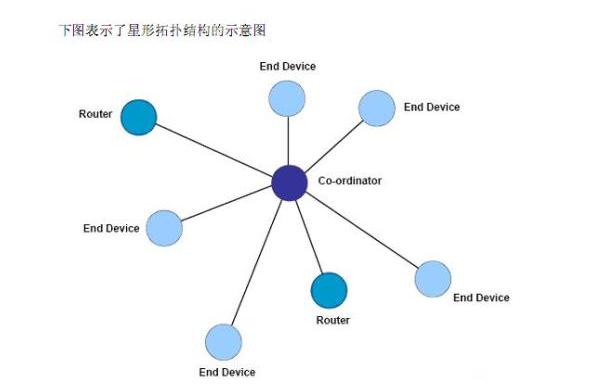

Dit is de eenvoudigste vorm van topologie. Het bevat een coördinatorknooppunt en een reeks eindapparaatknooppunten. Elk eindapparaatknooppunt kan alleen communiceren met het coördinatorknooppunt. Als communicatie nodig is tussen twee eindapparaatknooppunten, moet informatie worden doorgestuurd via het coördinatorknooppunt.
3. Netwerktopologie

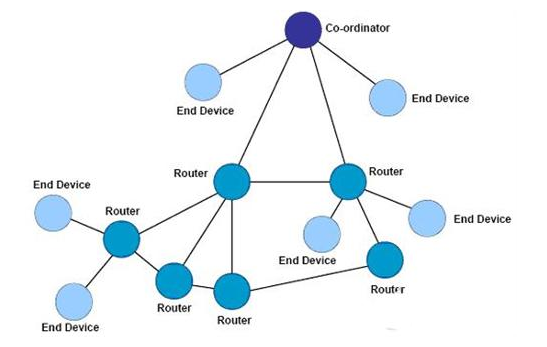

Mesh topologie omvat een Coördinator en een reeks Routers en Eindapparaten. Deze vorm van netwerktopologie is hetzelfde als een boomtopologie; raadpleeg de hierboven vermelde boomnetwerktopologie. De mesh-netwerktopologie heeft echter flexibelere regels voor het routeren van informatie en routeringsknooppunten kunnen indien mogelijk rechtstreeks met elkaar communiceren. Dit routeringsmechanisme maakt de communicatie van informatie efficiënter en betekent dat wanneer zich een probleem voordoet op een routeringspad, de informatie automatisch kan worden verzonden via andere routeringspaden. Hieronder wordt een schematisch diagram van een mesh-topologie weergegeven:
Gewoonlijk zal de netwerklaag bij de implementatie van ondersteunende mesh-netwerken een overeenkomstige functie voor routeverkenning voorzien. Met deze functie kan de netwerklaag het optimale pad voor informatieoverdracht vinden. Opgemerkt moet worden dat de hierboven genoemde functies allemaal worden geïmplementeerd door de netwerklaag en dat de applicatielaag geen participatie nodig heeft.
Het bovenstaande is de relevante inleiding tot " zigbee network topology “, I hope it will be helpful to you! Although ZigBee can reach hundreds of meters in point-to-point open scenes, in some application scenarios, such as smart parking scenarios, when a large object like a car blocks the signal, the signal attenuation will be very severe, and the compatibility of different ZigBee chips is poor. ZigBee network is more flexible and difficult to maintain.
