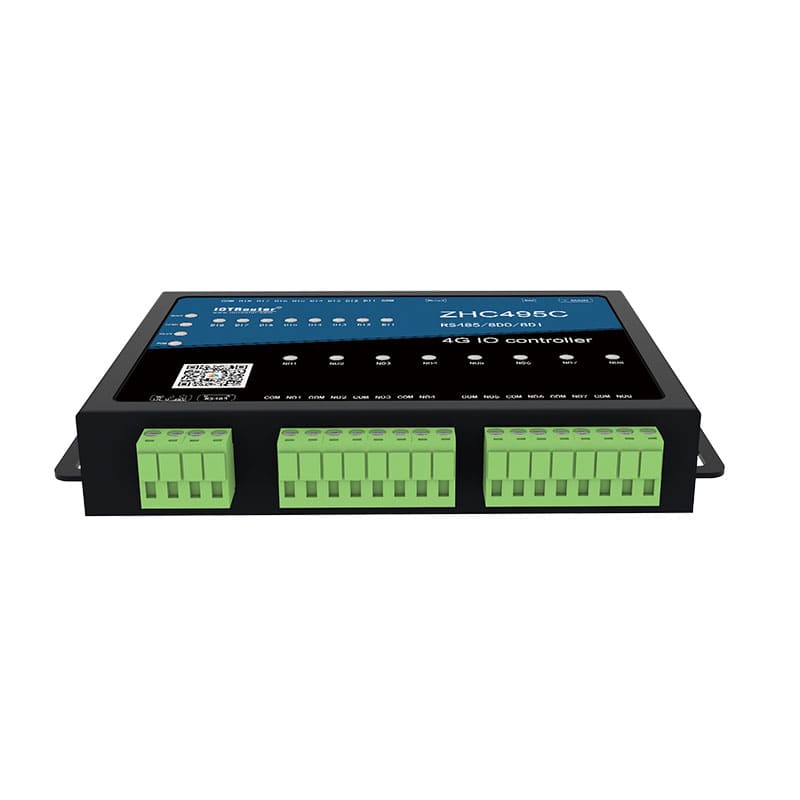

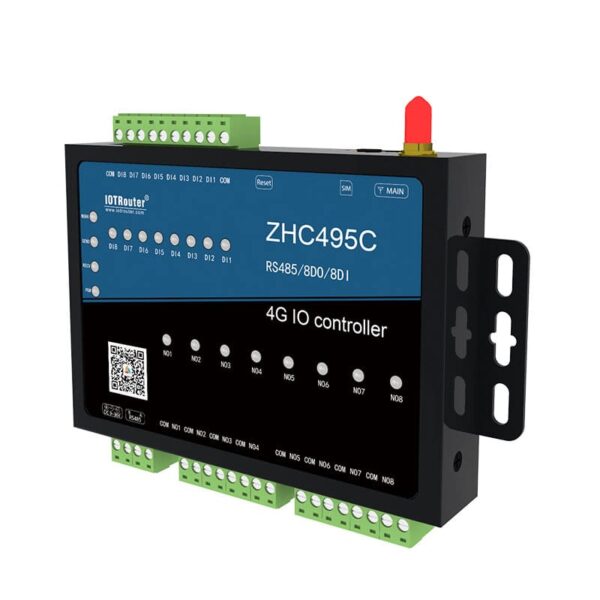

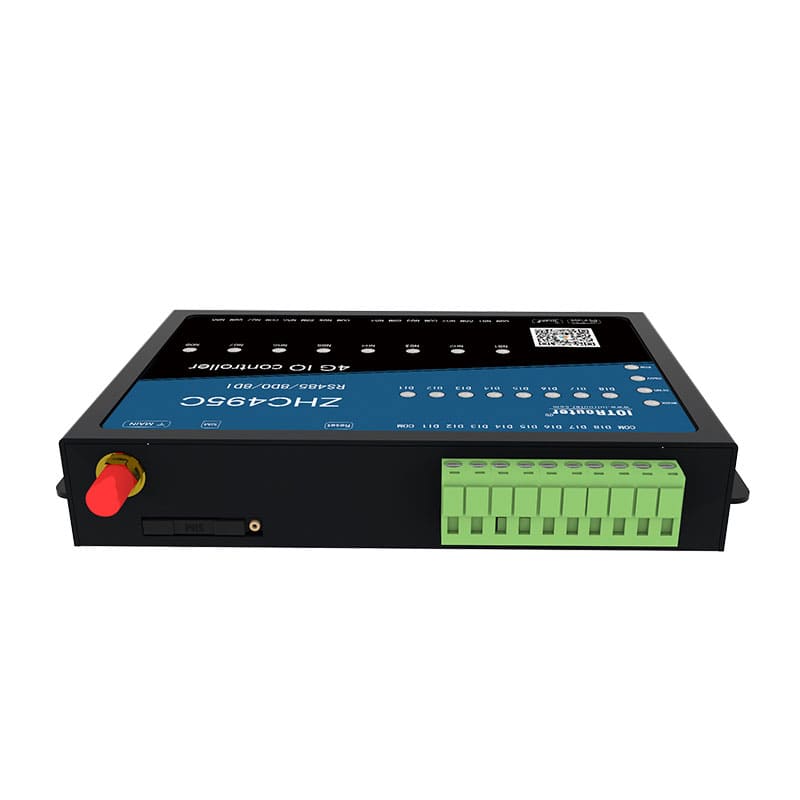

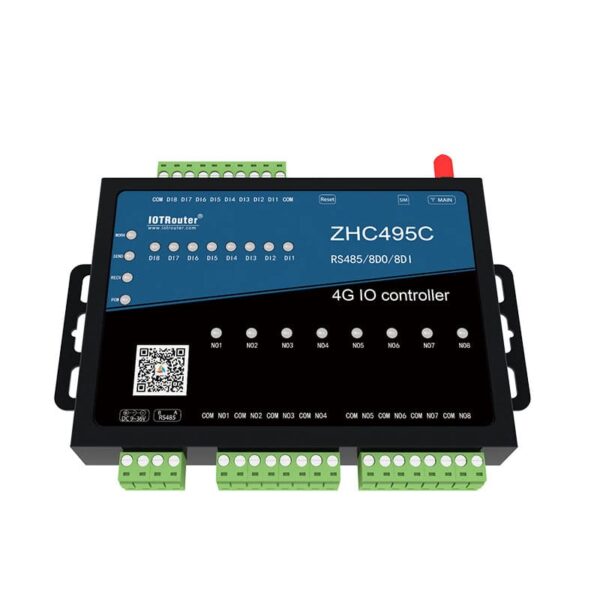

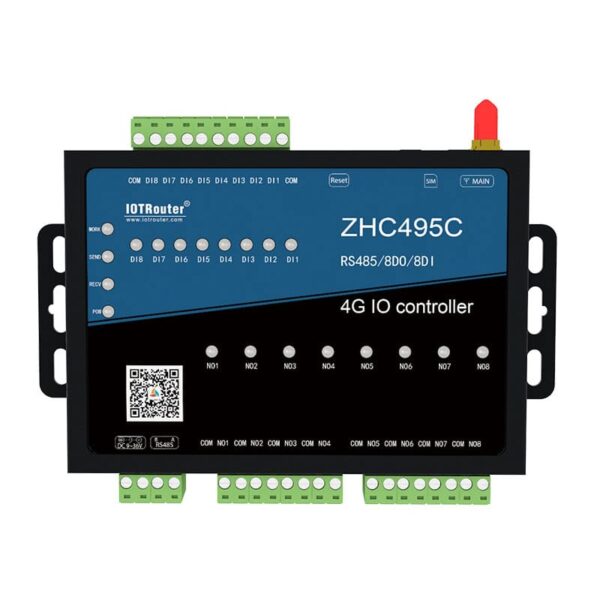

ZHC495C ist eine Art von 4G RTU mit 16 Kanälen 4G Network IO Controller. Es unterstützt 8 Road trocken (nass) Knotenerkennung, 8 Road Relais (COM, NO) Ausgang, 1 Kanal RS485 transparente Übertragung Netzwerk IO-Produkte, kompatibel mit Modbus RTU / TCP-Protokoll. Mit "Fernsteuerung" als Kernfunktion ist es sehr einfach zu bedienen, und Benutzer können es einfach und schnell in ihre eigenen Systeme integrieren, um LTE, RS485-Fern- und lokale Steuerung zu erreichen.
| Netzwerk-Parameter | |||||||
|---|---|---|---|---|---|---|---|
| Frequenzband | Elektrische Parameter | ||||||
| LTE-FDD | B1/B3/B5/B8 | Klasse 3 (23 dBm ±2 dB) für LTE-FDD-Bänder | |||||
| LTE-TDD | B34/B38/B39/B40/B41 | Klasse 3 (23 dBm ±2 dB) für LTE-TDD-Bänder | |||||
| GSM | 900/1800MHz | Klasse E2 (27 dBm ±3 dB) für EGSM900 8-PSK | |||||
| Klasse E2 (26 dBm ±3 dB) für DCS1800 8-PSK | |||||||
| Daten | Klasse 4 (33 dBm ±2 dB) für EGSM900 | ||||||
| LTE-FDD | Max 10Mbps(DL)/Max 5Mbps(UL) | Klasse 1 (30 dBm ±2 dB) für DCS1800 | |||||
| LTE-TDD | Max. 7,5Mbps(DL)/Max. 1Mbps(UL) | ||||||
| EDGE | Max 236,8 Kbps(DL)/Max 236,8 Kbps(UL) | ||||||
| GPRS | Max 85,6 Kbps(DL)/Max 85,6 Kbps(UL) | ||||||
| Empfindlichkeit | |||||||
| FDD B1 | -97,5dBm | TDD B34 | -96,3dBm | EGSM900 | -105dBm | ||
| FDD B3 | -94,3dBm | TDD B38 | -97dBm | DCS1800 | -106dBm | ||
| FDD B5 | -97dBm | TDD B39 | -96,3dBm | ||||
| FDD B8 | -96,5dBm | TDD B40 | -97dBm | ||||
| TDD B41 | -96dBm | ||||||
| Serieller Anschluss | |||||||
| Anzahl der Häfen | RS485*1 | ||||||
| Standard | RS485: A, B | ||||||
| Baudrate | 1200~921600bps | ||||||
| Datenbits | 8, 9 | ||||||
| Stoppbit | 0.5 , 1 , 1.5 , 2 | ||||||
| Prüfziffer | KEINE EVEN ODD | ||||||

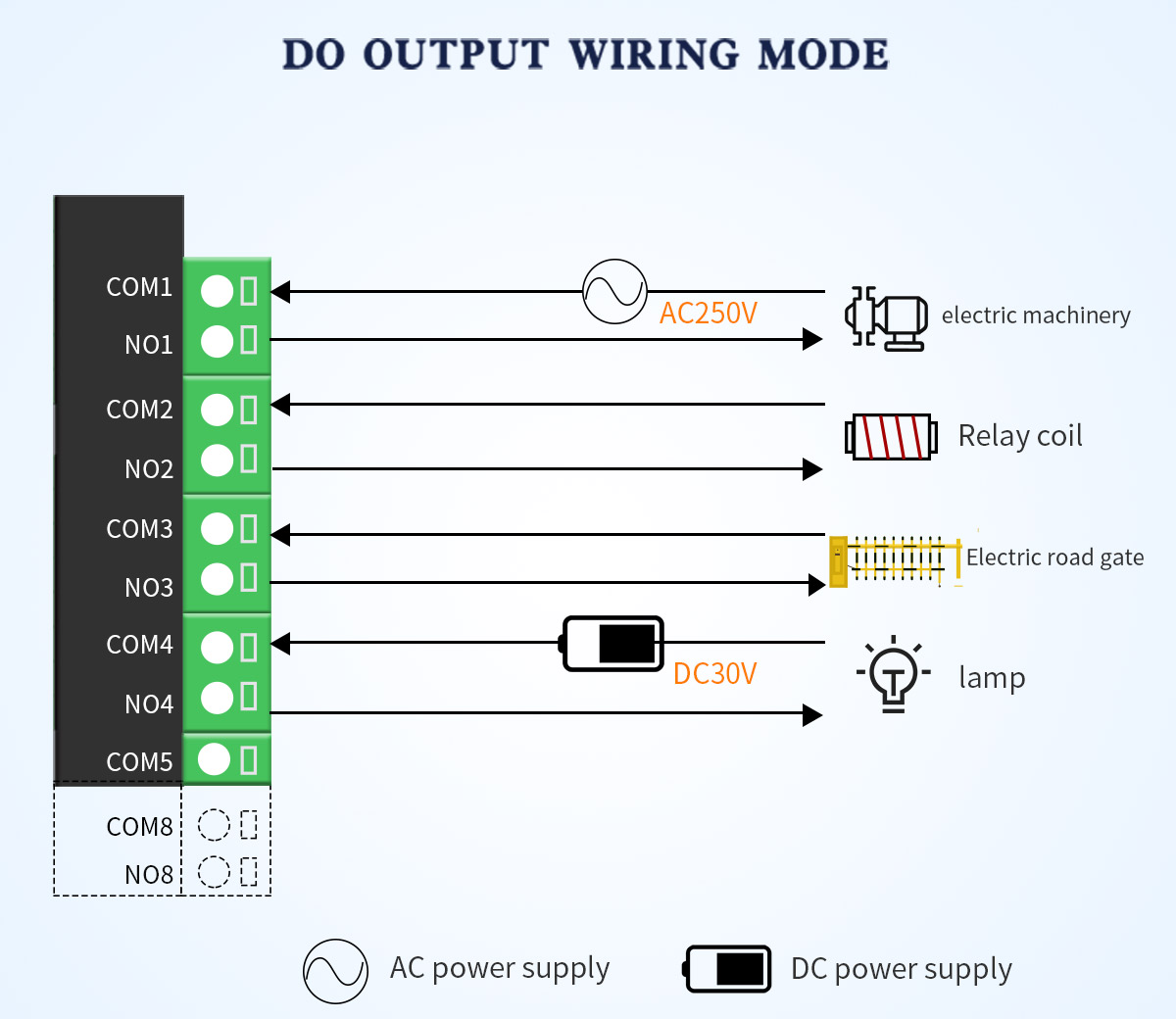

| DO | |||||||
| Anzahl der Schnittstellen | 8 Straßenrelaisausgang | ||||||
| Standard | NO*8, COM*8 | ||||||
| Mechanische Haltbarkeit | 10^7 | ||||||
| Elektrische Lebensdauer | 10^5 | ||||||
| Kapazität | 5A 250VAC30VDC | ||||||

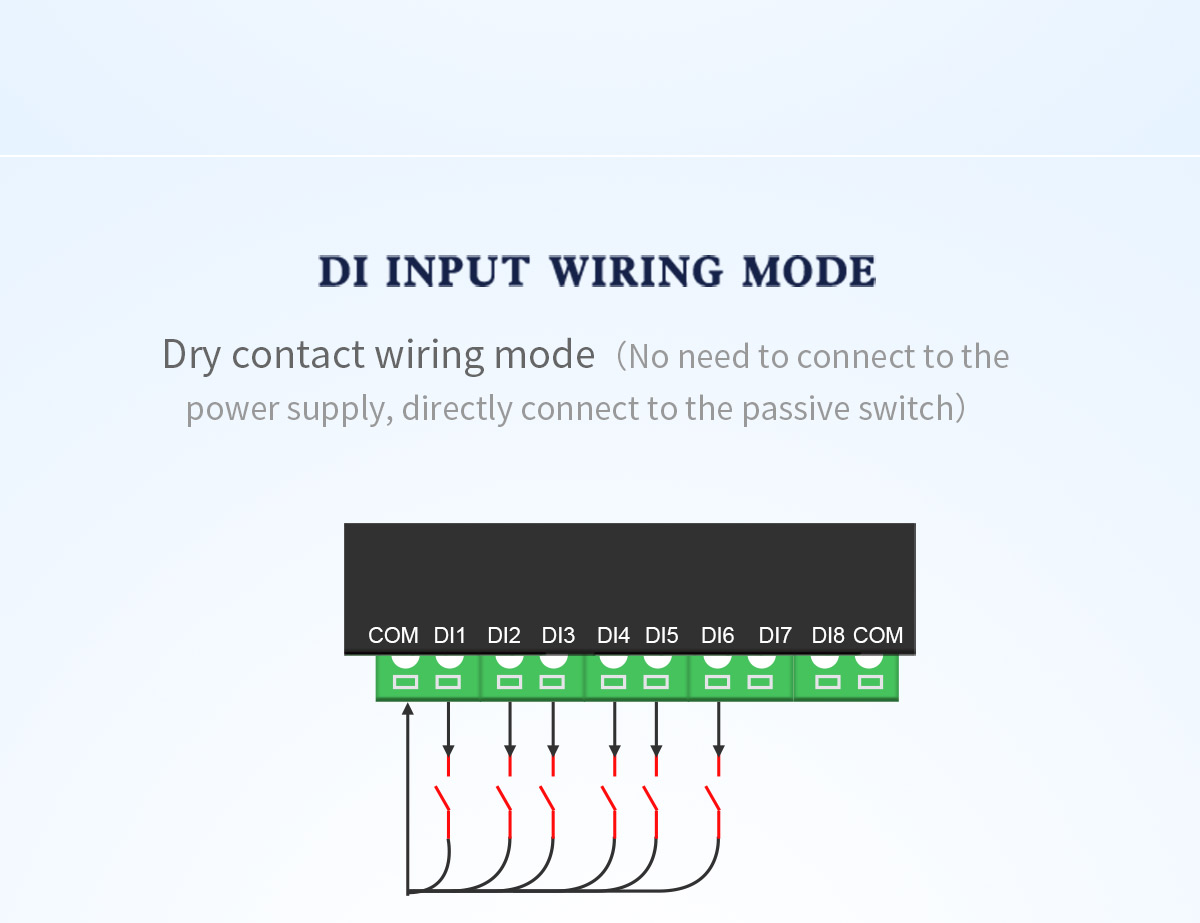

| DI | |||||||
| Anzahl der Schnittstellen | 8fach-Schaltereingang | ||||||
| Standard | DI*8, COM*2 | ||||||

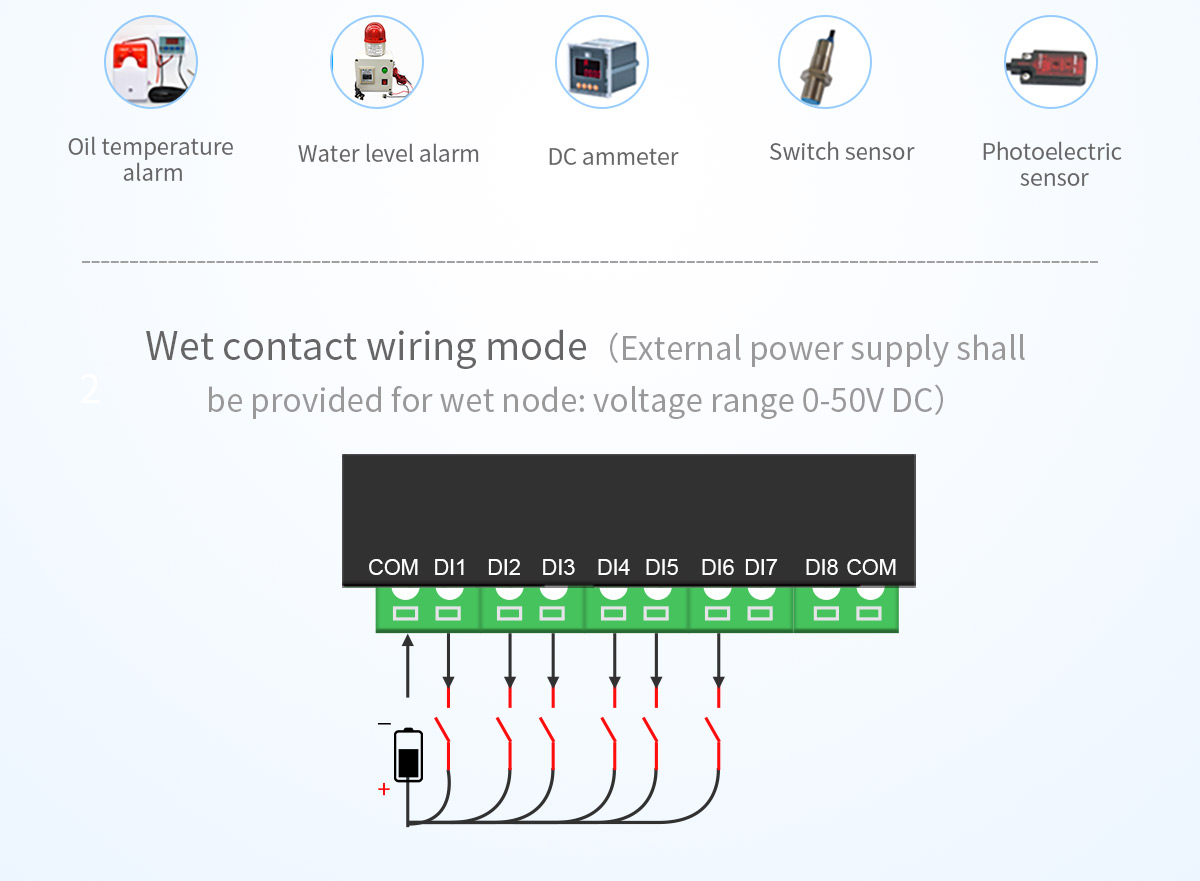

| Erfassungsbereich (nasser Knoten) | 5~50V->Hoch0~2V->Niedrig | ||||||
| Stromversorgung | EMC | ||||||
| Spannung | 9~36V | ESD | IEC61000-4-2, Stufe 4 | ||||
| aktuell | 60mA(aver) @9V | Überspannung | IEC61000-4-2, Stufe3 | ||||
| 30mA(aver)@36V | Gruppenimpuls | IEC61000-4-2, Stufe3 | |||||
