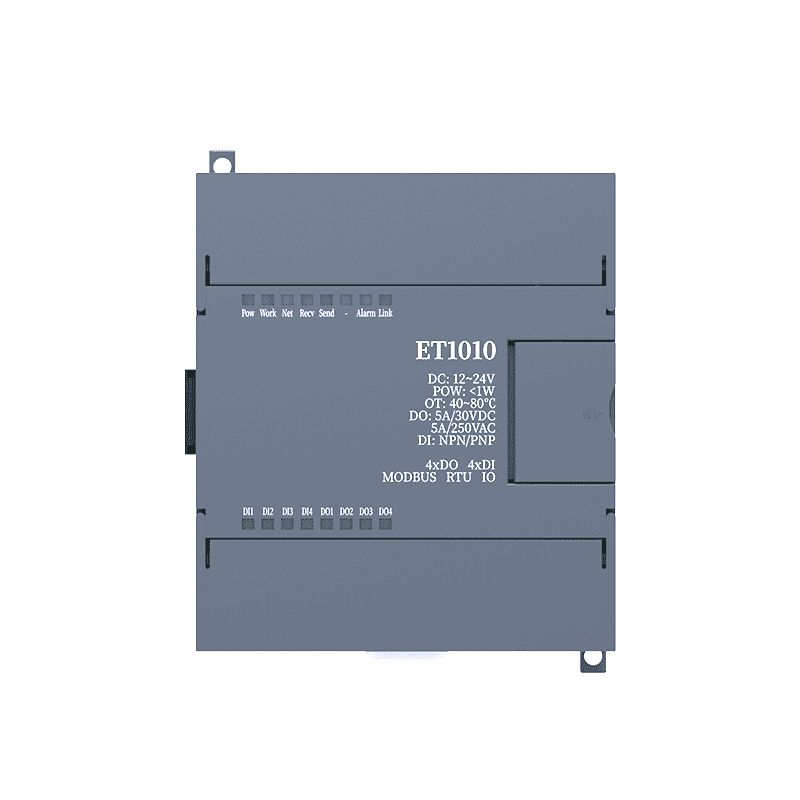

ET1010 Switching IO Erweiterungsmodul
- Switching the IO expansion module with 4 inputs and 4 relay outputs.
- Supports MODBUS RTU and plug-and-play cascading.
Mehr Details…
Beschreibung
ET1010 Switching IO Expansion Module supports Head-to-Tail Free Expansion of IO.
Adopting a unique head-to-tail cascade design, this means you can easily connect multiple modules together to form a powerful loop network.
-
Unterstützung des MODBUS RTU-Protokolls
-
Head-to-tail cascade design for easy expansion
-
Non-inductive expansion of IO interfaces
-
Plug-and-play, no configuration required
-
Adaptive master-slave station with adaptive register address
-
Communication delay in milliseconds, high-speed without packet loss
-
Real-time communication status indicated by hardware LEDs
-
Compatible with the ET3410 main device for optimal results
Datenblatt
| RS485 | Anzahl der Häfen | 1 Weg |
| Betriebsart | Sklave |
| Unterstützung der Baudrate | 115200/9600/4800/2400 |
| DO | Anzahl der Häfen | 4 Wege |
| Ausgangstyp | Relaisausgang |
| Relaiskapazität | 5A/30VDC 5A/250VAC |
| DI | Anzahl der Häfen | 4 Wege |
| Eingangstyp | NPN/PNP/trockener Kontakt |
| Elektrische Eigenschaften | Optokoppler-Isolation |
| Elektrische Parameter | Nennspannung | DC12V, Arbeitsbereich DC12~24V |
| Nennleistung | <1W |
| Stromversorgungsschutz | Anti-Statik, Anti-Surge, Anti-Reverse-Verbindung |
| Umweltparameter | Betriebstemperatur | -40~80℃ |
| Lagertemperatur | -40~85℃ |
| Umgebungsluftfeuchtigkeit | 10-90% RH (nicht kondensierend) |
| Mechanische Parameter | Abmessungen | 80*71*63mm |
| Gewicht | 150g |
| Material | ABS |
Schnittstelle DESC
| Nein. | Name | Bedeutung | Nein. | Name | Bedeutung |
| 1 | Pow | Netzkontrollleuchte, immer eingeschaltet | einundzwanzig | Vout | Der positive Pol des externen Netzteils, die Spannung ist gleich der Eingangsspannung |
| 2 | Arbeit | Betriebskontrollleuchte, 1 Sekunde Blitzlicht | zweiundzwanzig | PGND | DI Signaleingang Isolationserde |
| 3 | Netz | Reserve | dreiundzwanzig | DI1 | DI1 Signaleingang |
| 4 | Empfangen | Reserve | vierundzwanzig | DI2 | DI2 Signaleingang |
| 5 | Senden Sie | Reserve | 25 | DI3 | DI3 Signaleingang |
| 6 | -- | Reserve | 26 | DI4 | DI4 Signaleingang |
| 7 | Alarm | Alarmanzeige, kaskadierte Gerätekommunikation ist abnormal und leuchtet immer | 27 | SW | Trocken: Trockenkontakt/PNP-Signal Nass: NPN-Signal |
| 8 | Link | Verbindungsanzeige, eingestecktes kaskadiertes Gerät ist immer an | 28 | RST | Resetknopf |
| 9 | DI1 | DI-Anzeige | 29 | DO1 | Ausgang Relais 1 |
| 10 | DI2 | DI-Anzeige | 30 | DO1 | Ausgang Relais 1 |
| 11 | DI3 | DI-Anzeige | 31 | DO2 | Ausgang Relais 2 |
| 12 | DI4 | DI-Anzeige | 32 | DO2 | Ausgang Relais 2 |
| 13 | DO1 | DO-Licht | 33 | DO3 | Ausgang Relais 3 |
| 14 | DO2 | DO-Licht | 34 | DO3 | Ausgang Relais 3 |
| 15 | DO3 | DO-Licht | 35 | DO4 | Relais 4 Ausgang |
| 16 | DO4 | DO-Licht | 36 | DO4 | Relais 4 Ausgang |
| 17 | Vin | Leistungseingang positive Stufe | 37 | Code wählen | 1-5 bedeutet die MODBUS-Kommunikationsadresse, Neustart, um wirksam zu werden |
| 18 | GND | Leistungsaufnahme negativ | 38 | Code wählen | 6-8 Einstellen der Baudrate, Neustart, um wirksam zu werden |
| 19 | 485A | RS485-A | 39 | M | M-Anschluss, für aufwärts gerichtete Kaskadierung |
| 20 | 485B | RS485-B | 40 | S | S-Anschluss, für Kaskadierung nach unten |
