Какова функция сервер последовательного порта ?
Сервер последовательного порта — это, по сути, устройство преобразования сетевых интерфейсов. Он может преобразовывать наши обычные последовательные порты RS-485, RS-232 и RS-422 в сетевые интерфейсы TCP/IP для обеспечения двунаправленной прозрачной передачи данных между последовательным портом RS-485, RS-232 или RS-422 и сетевым интерфейсом TCP/IP. Сервер последовательного порта позволяет обычным устройствам с последовательными портами использовать функции сетевого интерфейса TCP/IP, тем самым обеспечивая подключение к сети для передачи данных и связи. В этом заключается роль сервера последовательного порта.
Применение сервера последовательного порта в промышленной автоматизации

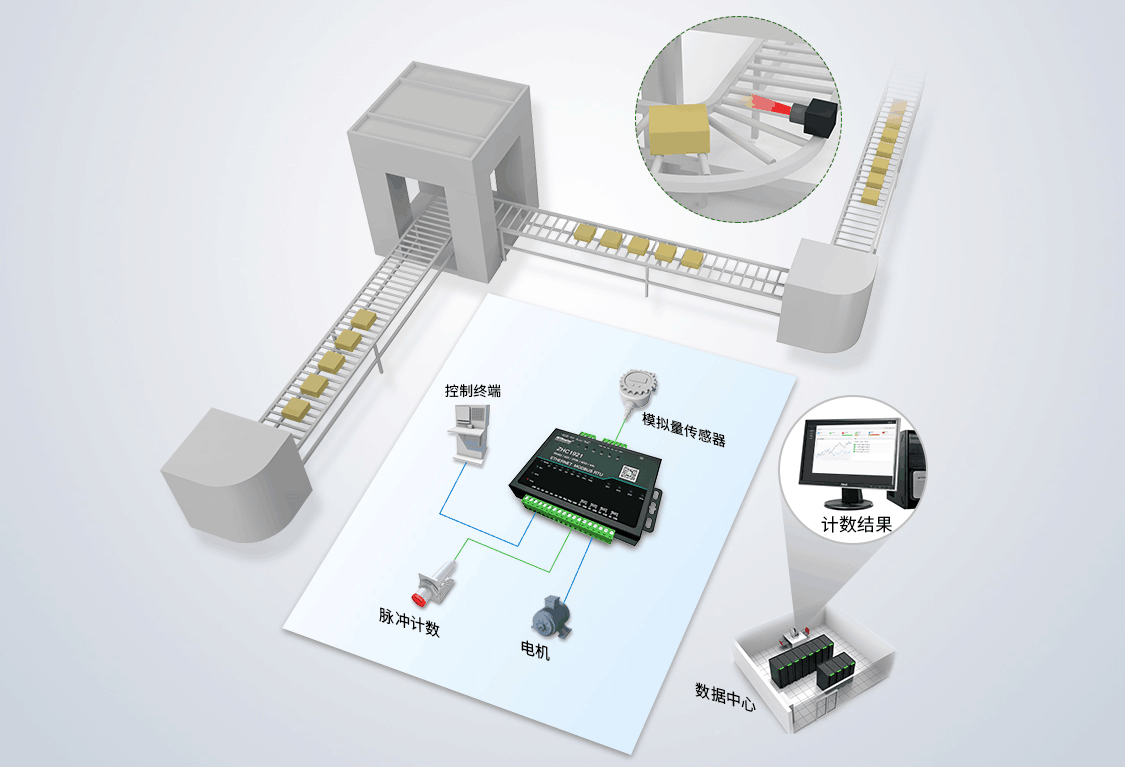

Выше описана концепция работы сервера последовательного порта. Возможно, одного лишь ознакомления с этой концепцией будет недостаточно для полного понимания. Поэтому давайте рассмотрим сервер последовательного порта на примере конкретного применения. Например, в проекте производственной линии промышленной автоматизации данные производственной цепочки можно отслеживать в режиме реального времени, а сервер последовательного порта можно подключить к датчику подсчёта импульсов. Контроль количества продукции на производственной линии посредством подсчёта импульсов.
В то же время, благодаря постоянному развитию, сервер последовательных портов перестал быть просто сервером последовательных портов и больше не ограничивается только интерфейсами RS232 и RS485. Для удовлетворения различных потребностей приложений сервер последовательных портов компании Zongheng Intelligent Control был дополнен интерфейсами DI и DO и преобразован в сетевой контроллер ввода-вывода по Ethernet. Благодаря новому интерфейсу двигатель можно подключить через выходной интерфейс для управления пуском и остановкой.
Функции сервера последовательного порта
Представленное ниже устройство было разработано компанией Chengdu Zongheng Intelligent Control. Оно дополняет исходную версию интерфейсами DI, DO, AI и AO. Строго говоря, его следует называть Ethernet RTU , которая может использоваться в более широком спектре сценариев применения. Номер модели — ZHC1921.
ZHC1921 — это сетевое устройство ввода-вывода, которое поддерживает 6-канальное обнаружение “сухих” (мокрых) контактов, 4-канальный релейный выход (COM, NO), 4-канальное измерение аналоговых величин (ток 4–20 мА) и прозрачную передачу данных через один последовательный порт. Устройство совместимо с протоколами Modbus RTU/TCP. Благодаря основной функции «дистанционного управления» и высокой простоте использования пользователи могут легко и быстро интегрировать его в свои системы для реализации дистанционного, локального и локально-сетевого управления на базе Ethernet и RS485.
Основные преимущества
1. релейный выход
2. 6 входов DI (узел «сухой/мокрый»)
3. Двунаправленный подсчет импульсов (PI)
4. 4 аналоговых (токовых) входа
5. TCP_Client / MQTT_Client / TCP_Server
6. Modbus RTU/TCP
7. Режимы «хост» и «ведомый». Режим «хост» поддерживает каскадное подключение нескольких устройств по интерфейсу RS485.
8. Пересылка данных в облаке и облачные сети
9. Логика на местном уровне, межустройственная логика
10. Пакет регистрации в сети, пакет проверки работоспособности
11. Аппаратный сторожевой таймер
12. Удаленная настройка и удаленное обновление
13. ПК, веб-страница
14. Сгенерированные данными триггеры и регулярная отчетность
