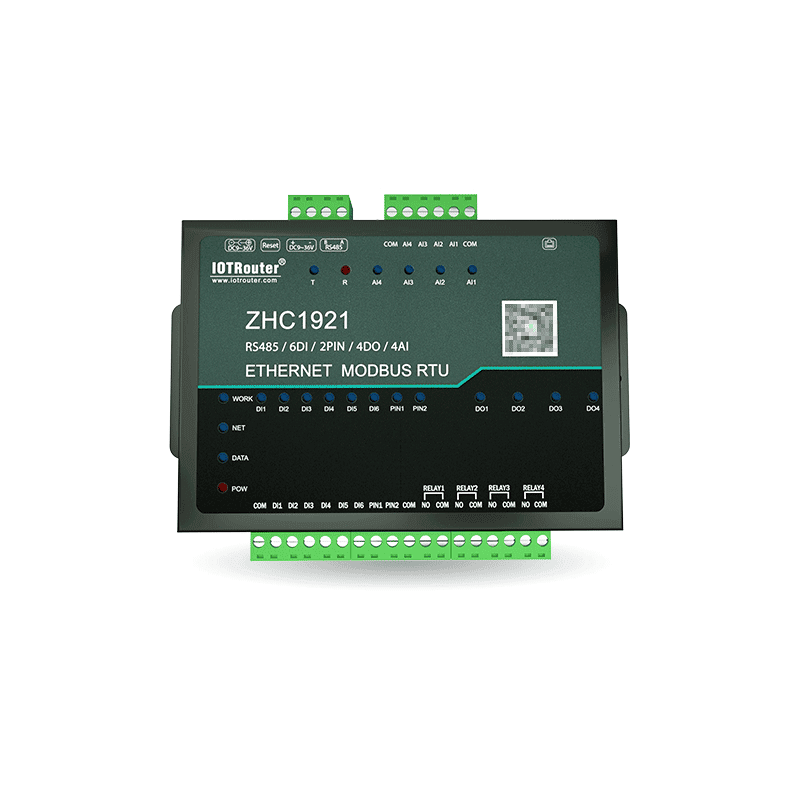

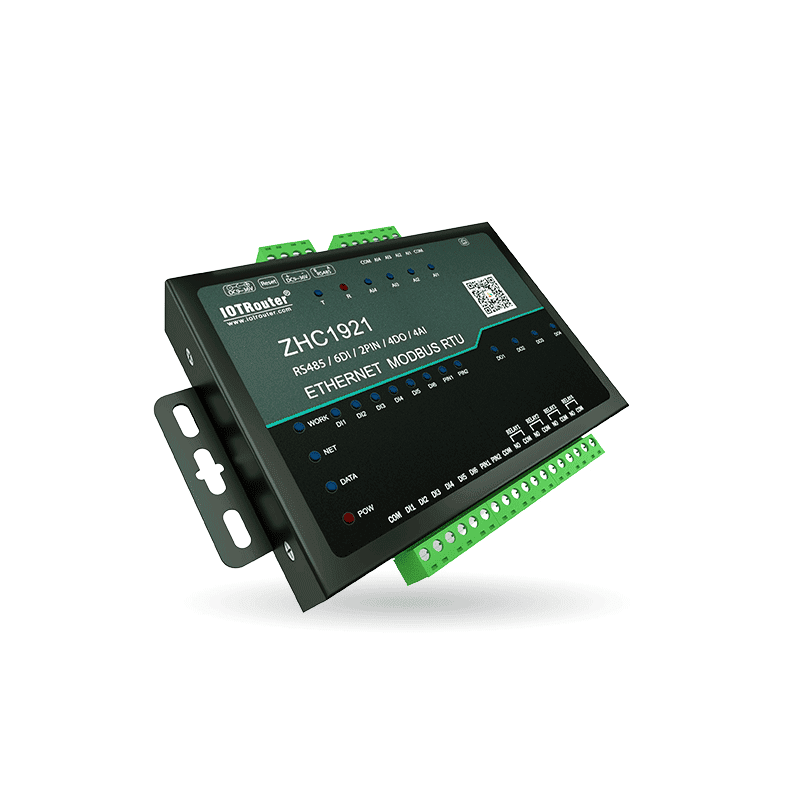

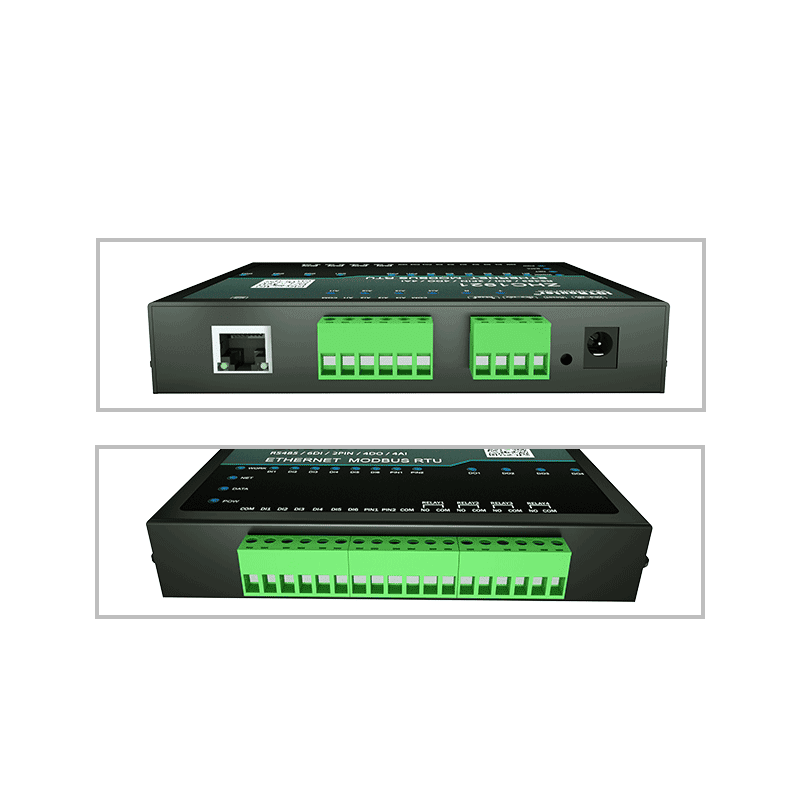

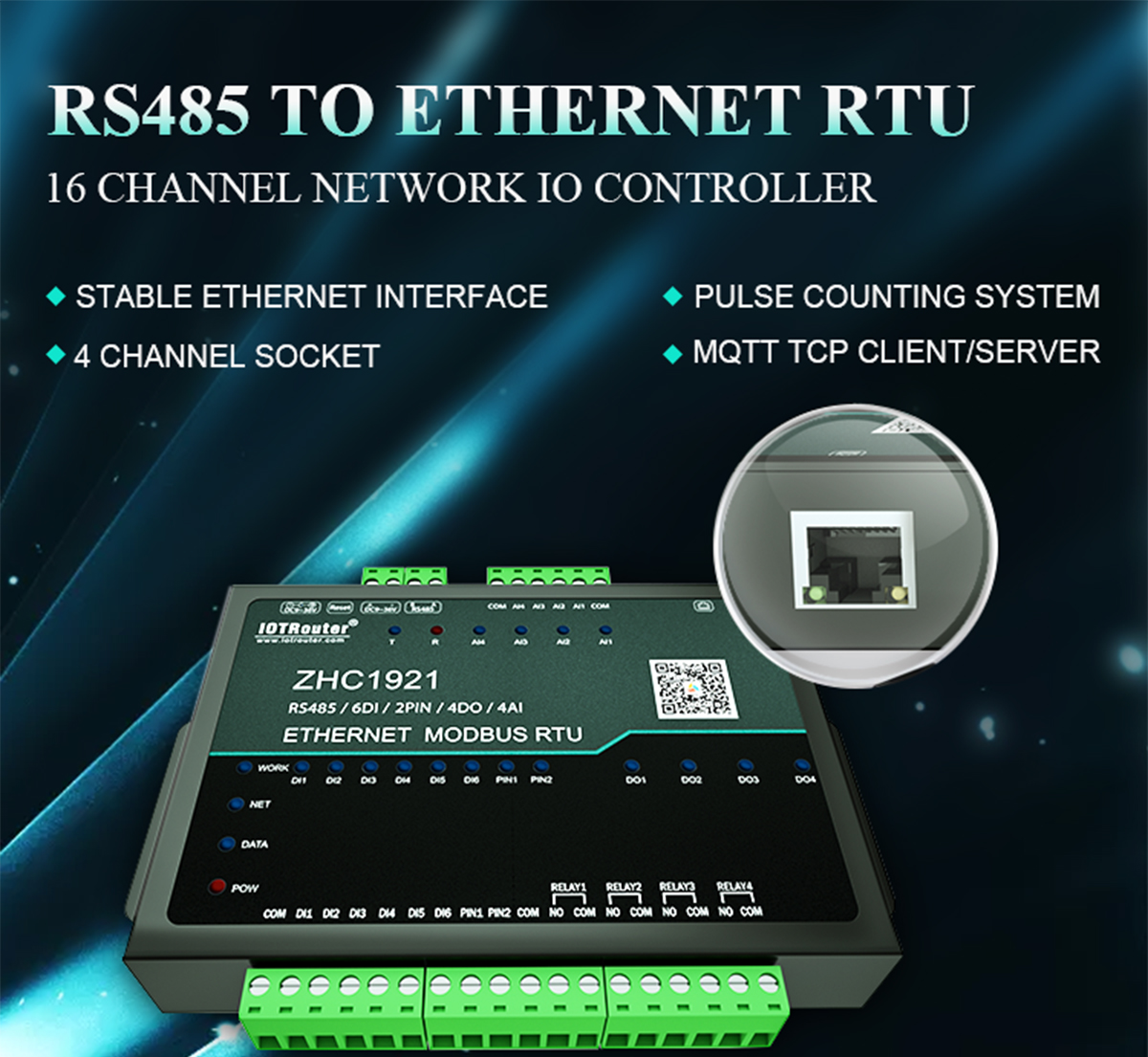

ZHC1921 Ethernet Modbus RTU
Ethernet Modbus RTU
- 4 релейных выхода
- 6 Вход DI (сухой/мокрый узел)

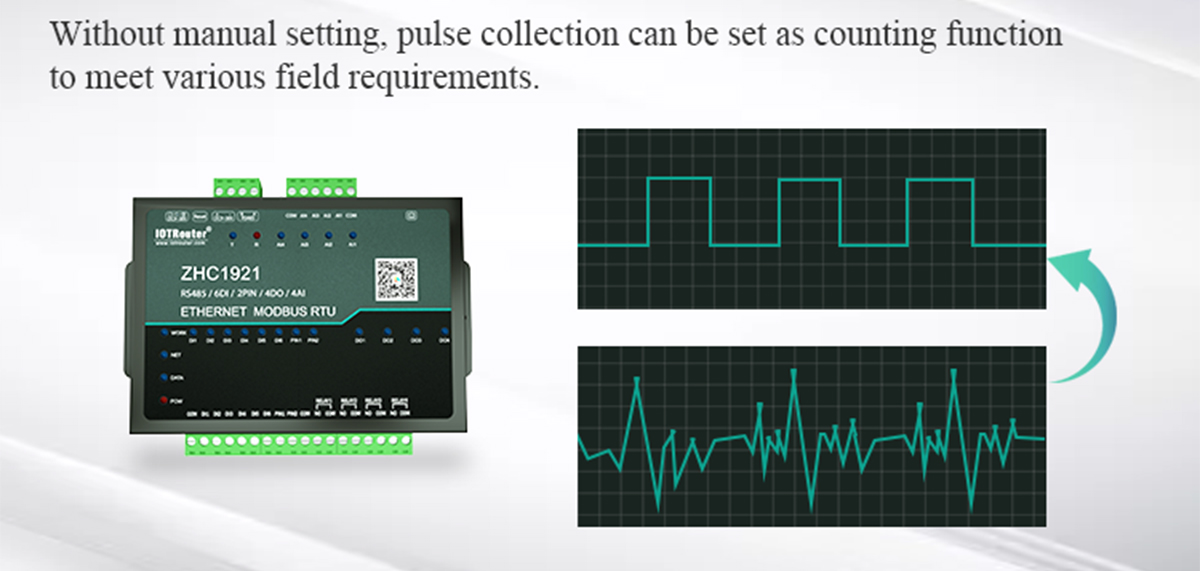

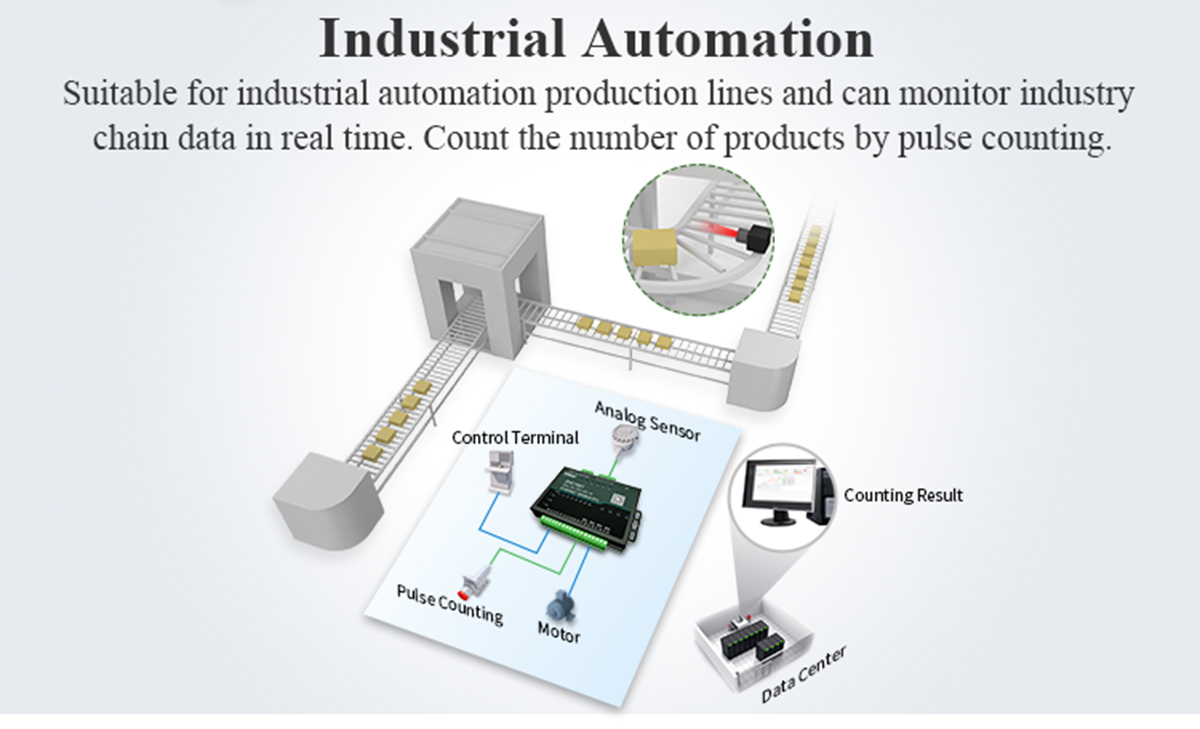

- 2 Подсчет PI (импульсов)
- 4 аналоговых (токовых) входа

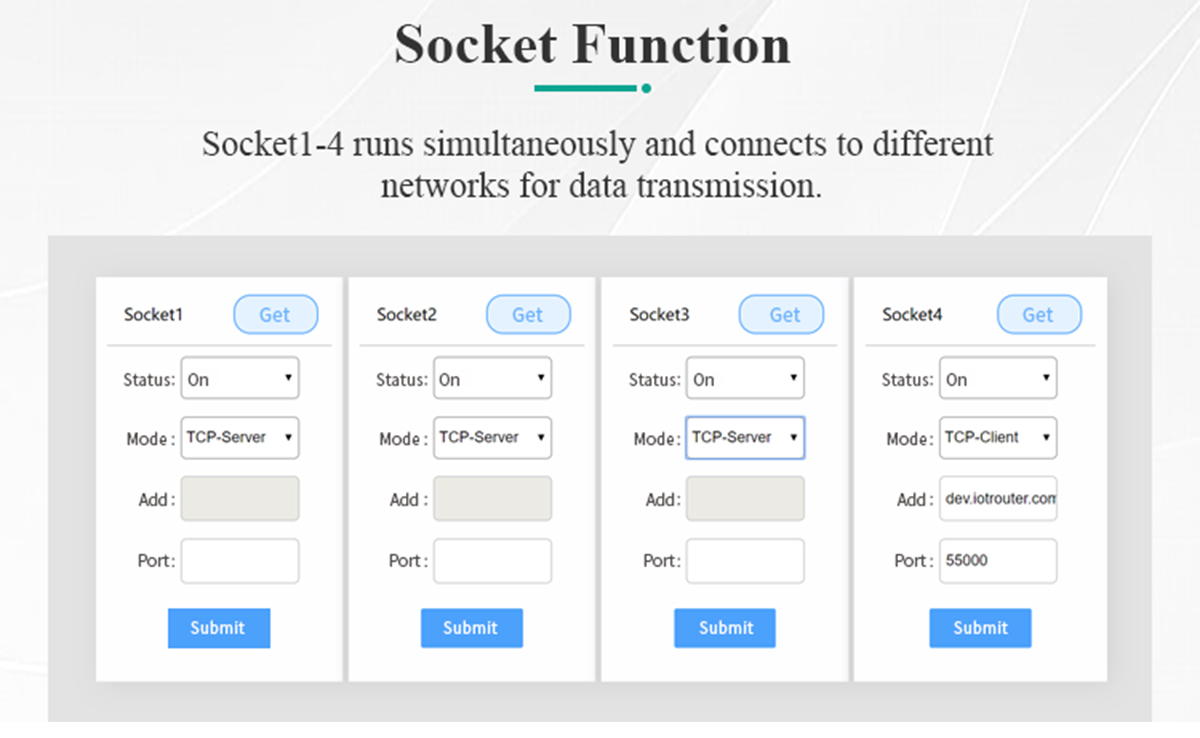

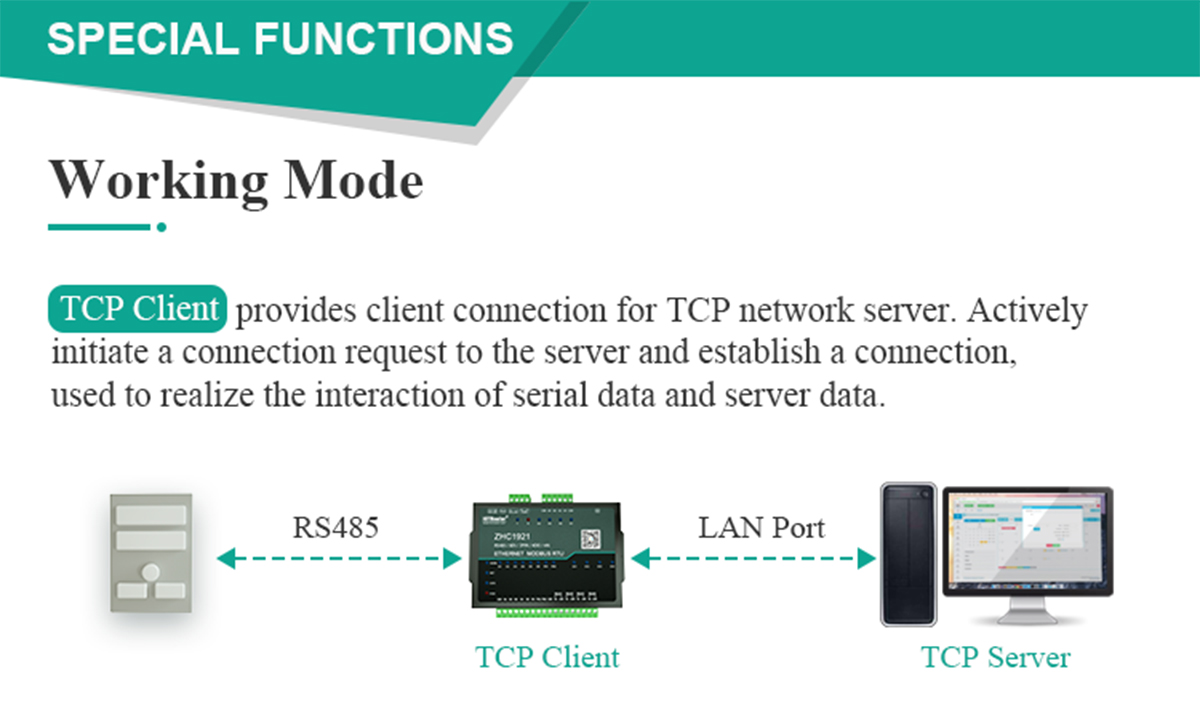

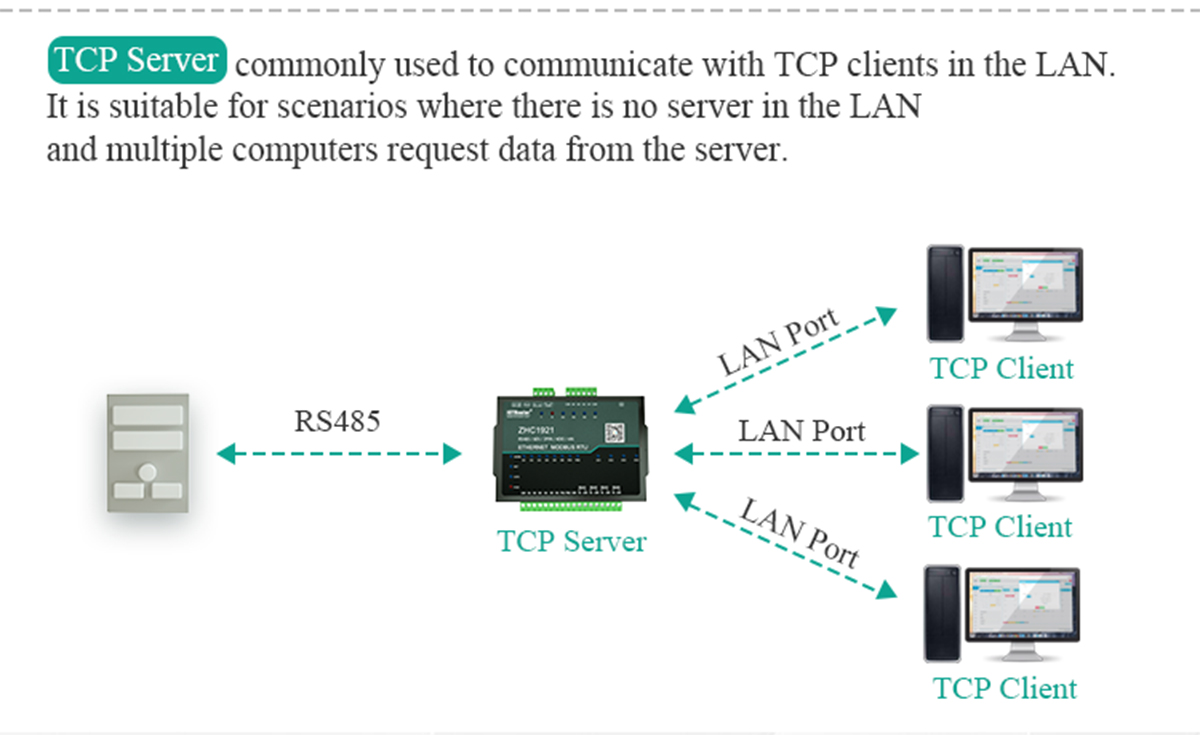

- TCP_Client/ MQTT_Client/ TCP_Server

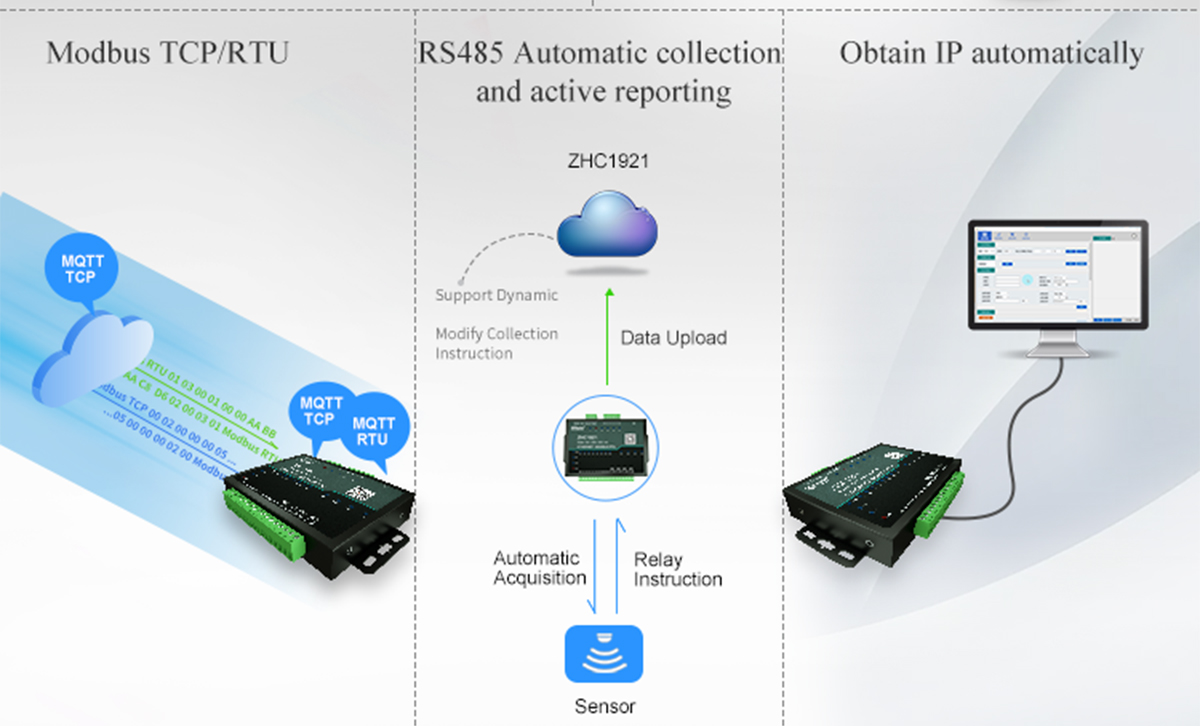

- Modbus RTU/TCP

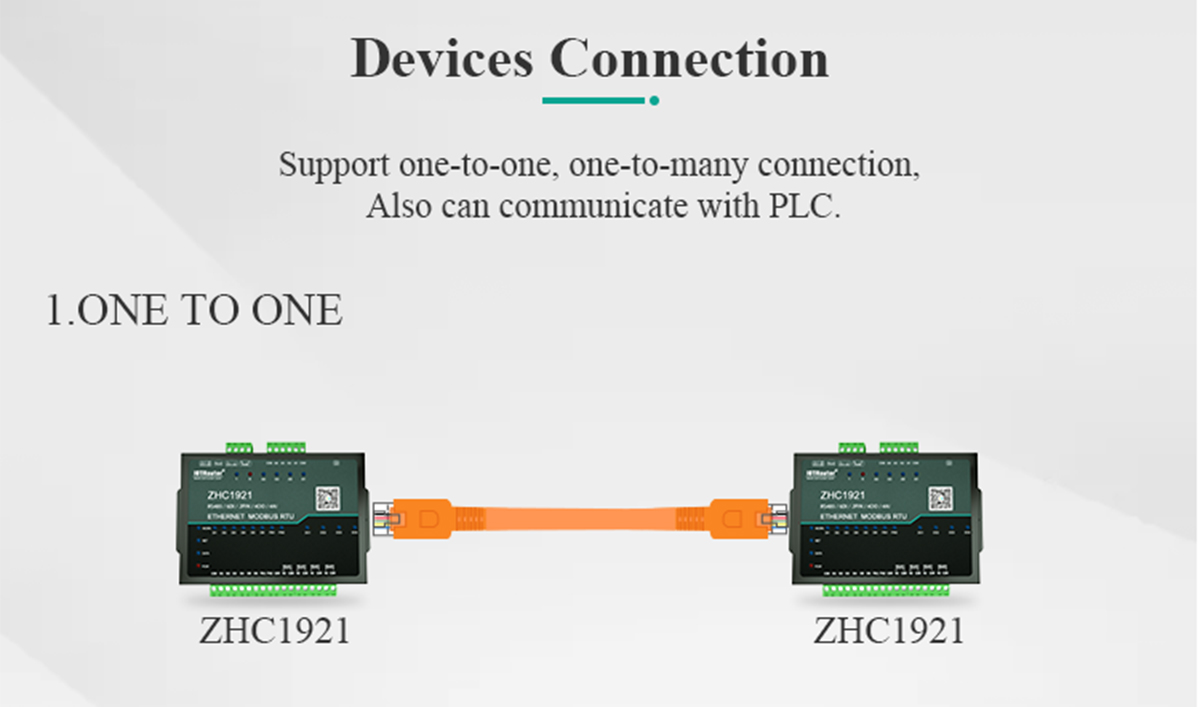

- Режим ведущего и ведомого, режим ведущего поддерживает каскадное подключение нескольких устройств RS485

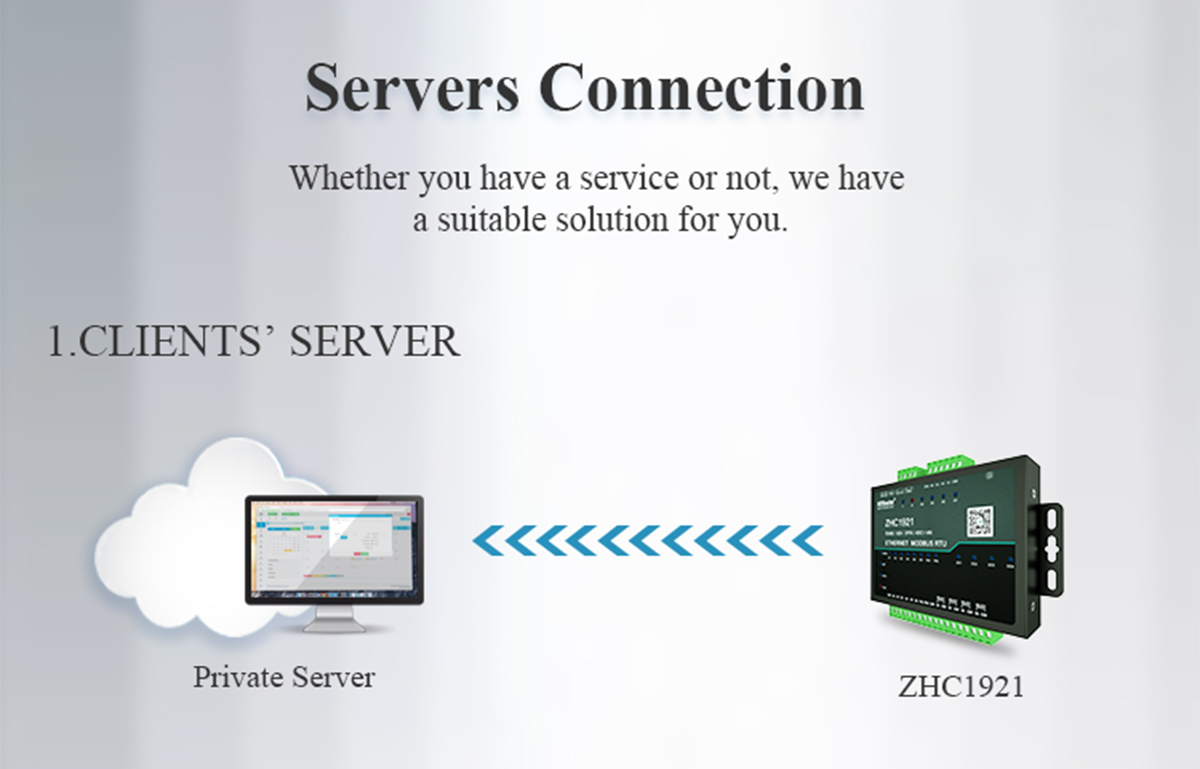

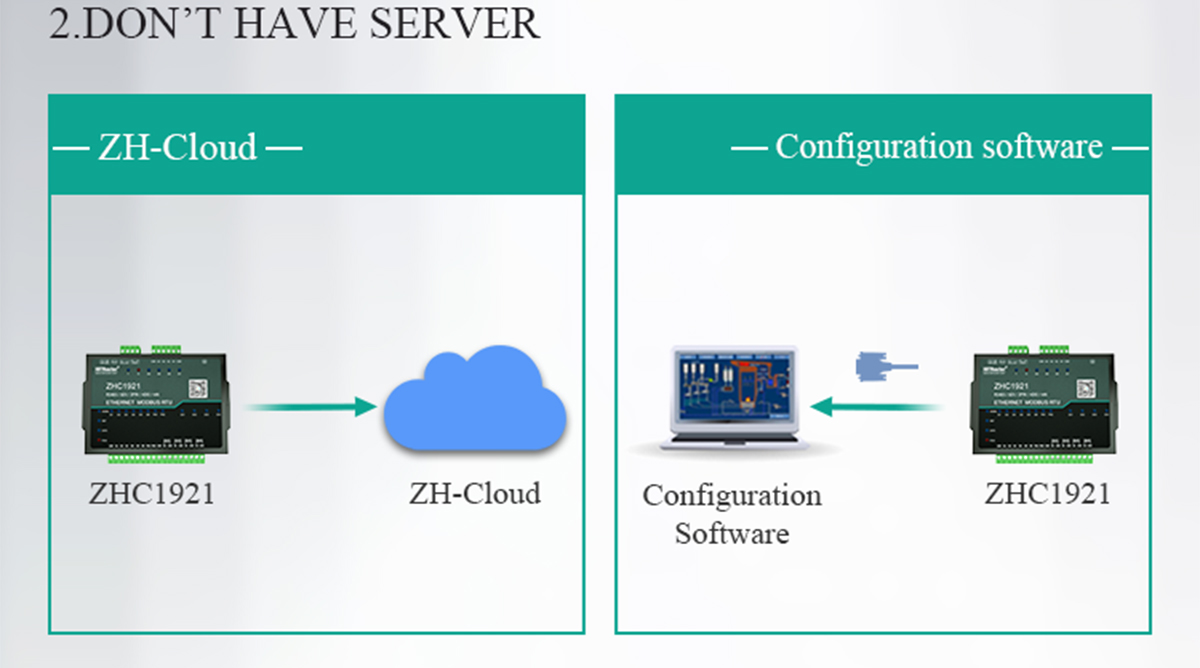

- Облачная переадресация, облачные сети

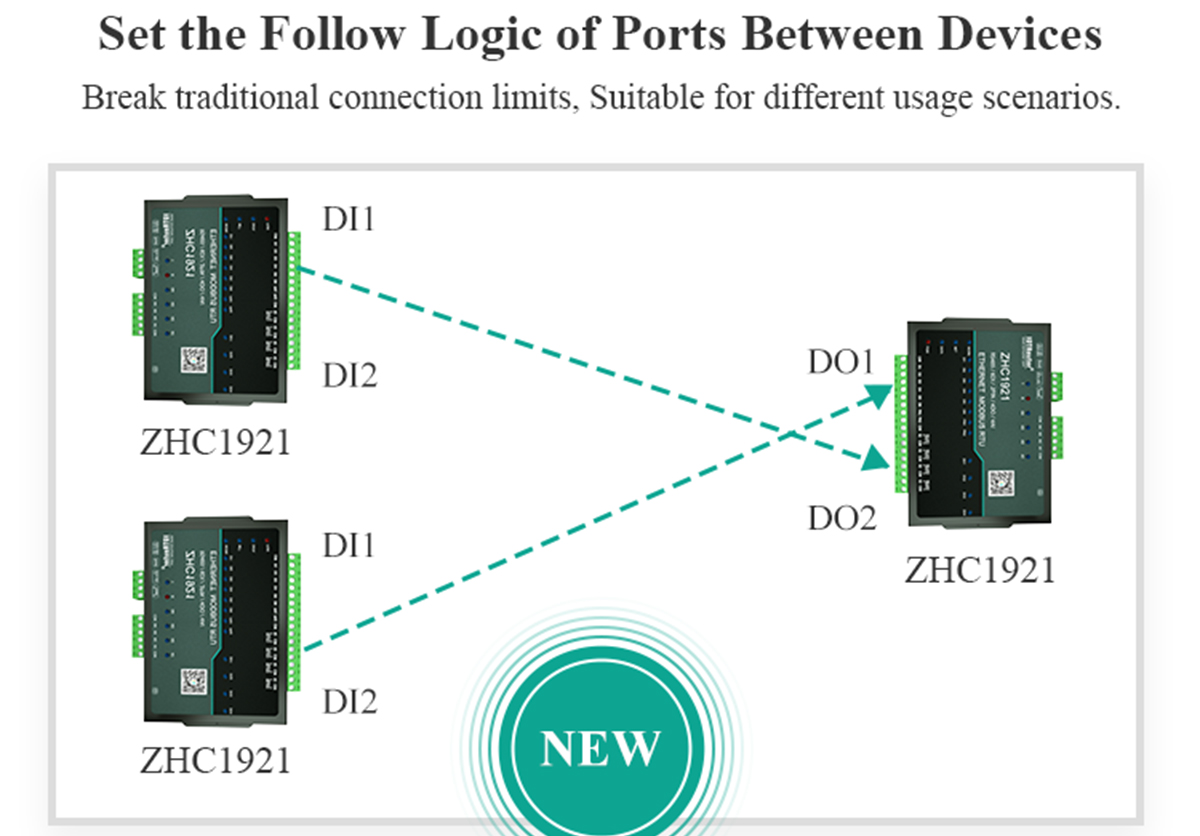

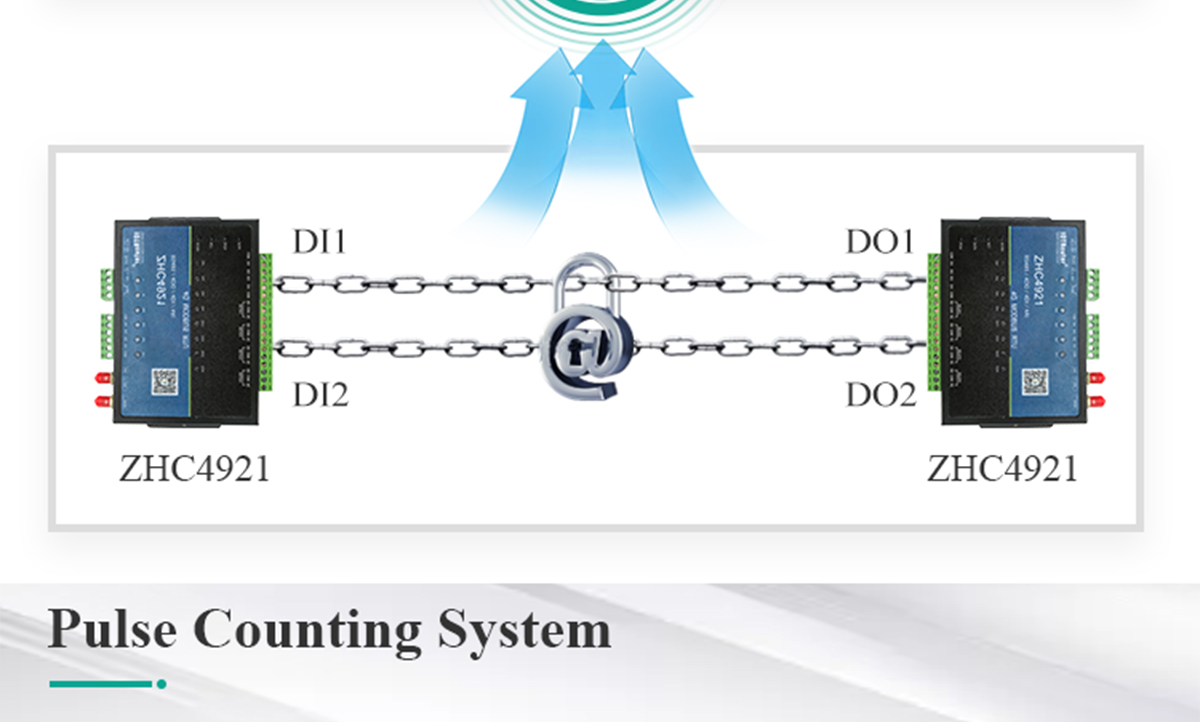

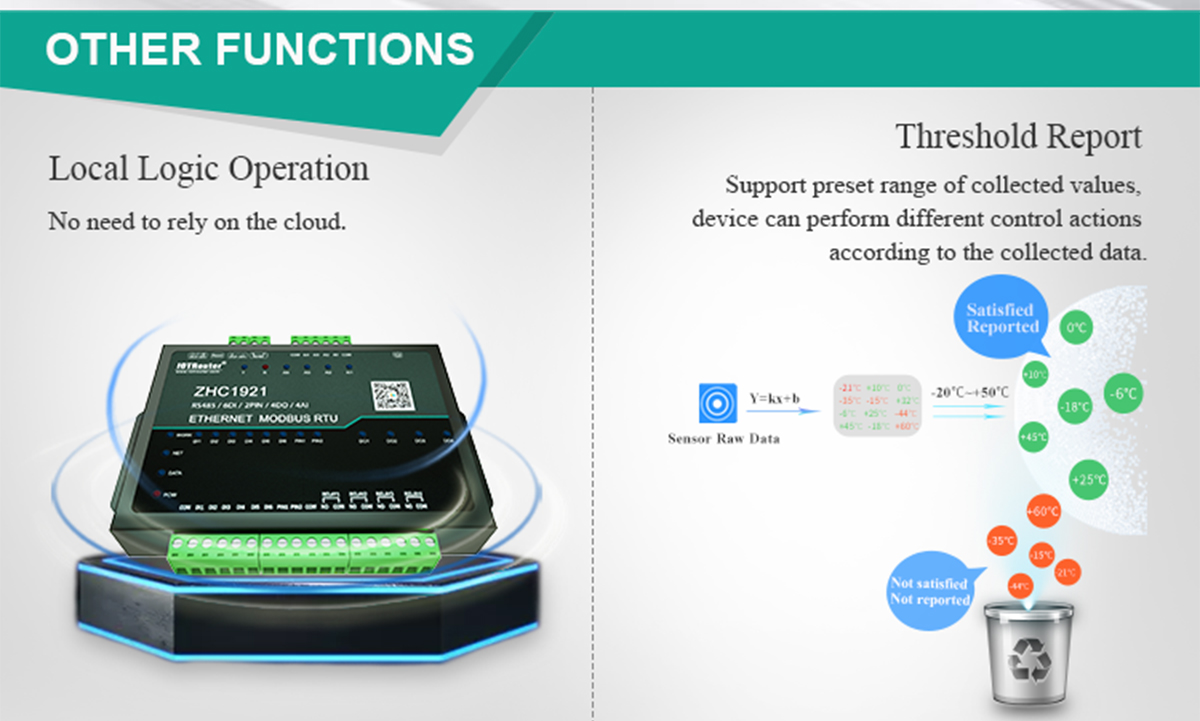

- Локальная логика, логика между устройствами
- Пакет регистрации сети, пакет сердцебиения

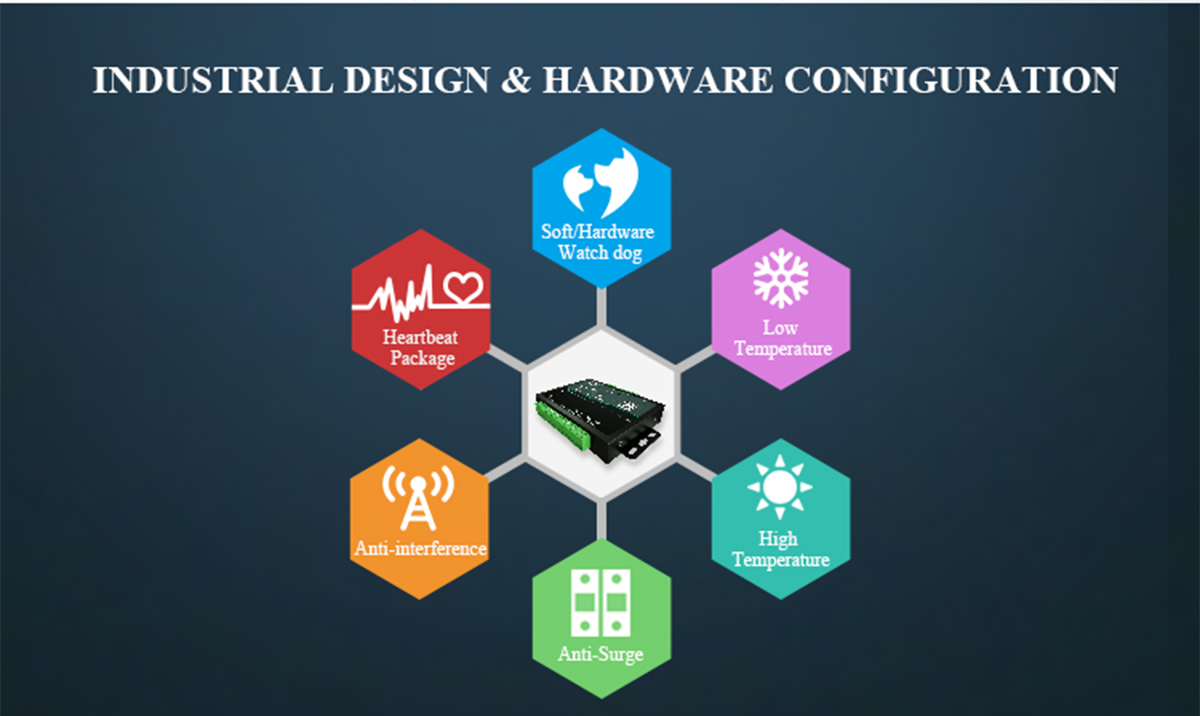

- Аппаратный сторожевой таймер
- Удаленная настройка, удаленное обновление Хост-компьютер, веб-страница
- Запуск данных, регулярный отчет
Подробнее…
Информационный лист
| Параметры сети | | | Последовательный порт | |
| Тип сети | Ethernet | | количество портов | RS485*1 |
| Количество сетевых портов (10/100M) | LAN *1 | | стандарт | RS485: A, B |
| Тип сетевого порта | Сигнал Ethernet RJ45 | | скорость передачи данных | 600~921600bps |
| Защита от электромагнитной изоляции | Электромагнитная изоляция 1.5KV | | биты данных | 8, 9 |
| Кроссовер прямого подключения автоматическое переключение | -- | | стоп-бит | 0.5 , 1 , 1.5 , 2 |
| Внешний сетевой трансформатор | ненужное | | Контрольная цифра | НИ ОДИН, НИ ДРУГОЙ |
| | | | |
| DO | | | AI | |
| Количество интерфейсов | 4 коммутационных выхода | | Количество интерфейсов | 4 аналоговых входа |
| Стандарт | NO*4, COM*4 | | стандарт | AI*4, GND*2 |
| Механическая прочность | 10^7 | | объем испытаний | 4~20 мА |
| Электрическая прочность | 10^5 | | | |
| Вместимость | 5A | | ПИ | |
| 250 В ПЕРЕМЕННОГО ТОКА 30 В ПОСТОЯННОГО ТОКА | | Количество интерфейсов | 2 счетчика импульсов |
| | | Стандарт | PI*2, COM*1 |
| DI | | | Диапазон обследований | 10000 Гц |
| Количество интерфейсов | 6 коммутационных входов | | | |
| Стандарт | DI*6, COM*1 | | EMC | |
| Дальность обнаружения (влажный узел) | 5~50V->высокий | | ESD | IEC61000-4-2, уровень 4 |
| 0~2В->Низкий | | Перенапряжение | IEC61000-4-2, уровень 3 |
| | | Группа "Пульс | IEC61000-4-2, уровень 3 |
| Электропитание | | | | |
| Напряжение | 12~36V | | | |
| Текущий | 60 мА (в среднем) @12 В | | | |
| 30 мА (в среднем) @36 В | | | |
