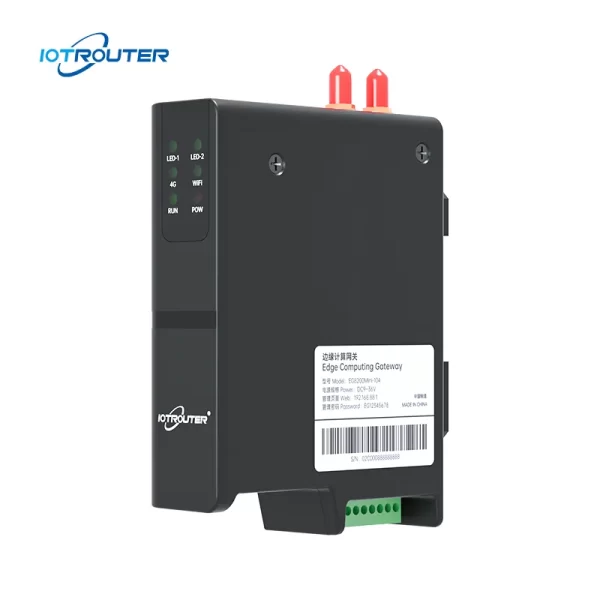

EG8200Mini-104 Пограничный шлюз Modbus RTU TCP To IEC104

Промышленный шлюз с преобразователем Modbus RTU TCP в IEC104 Мощность 4G LTE и протокол MQTT для IoT

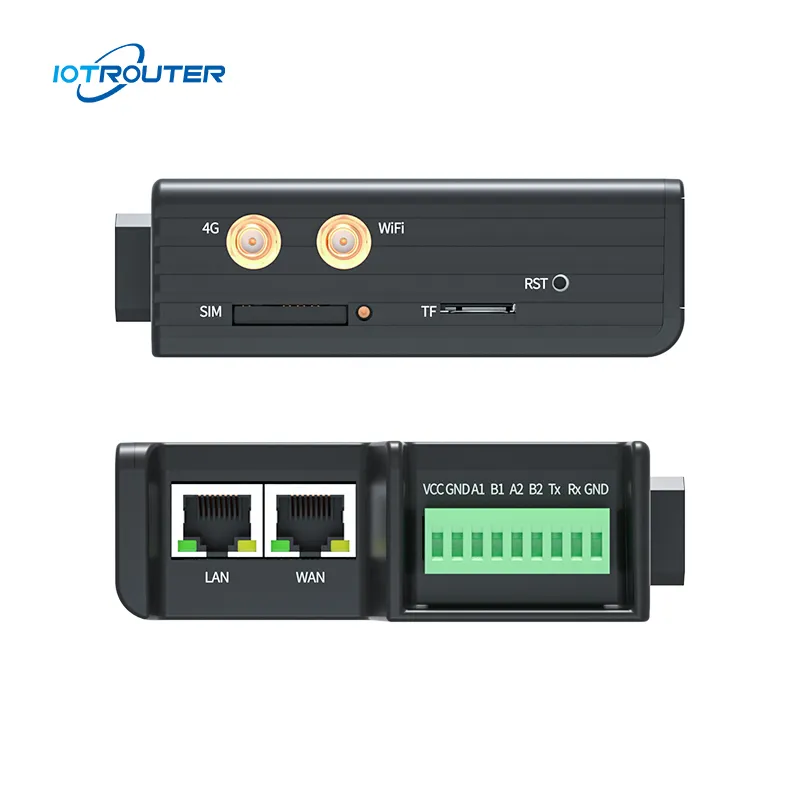

Тип интерфейса: RS485/RS232/Гигабитный сетевой порт (WAN/LAN)
Поддержка протоколов: Modbus/IEC104/MQTT/TCP/HTTP ......
Тип сети: 4G/WIFI
Особенности:

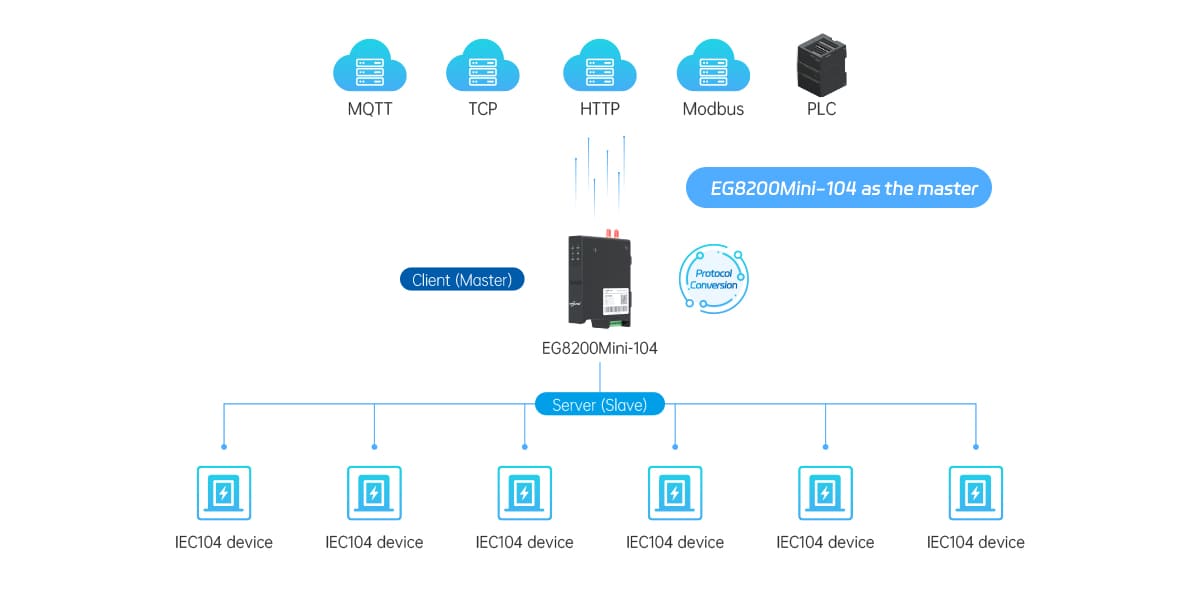

1. Гибкая конфигурация ведущей и ведомой станций для реализации двунаправленного взаимодействия данных.
2. Сетевое взаимодействие с несколькими устройствами, поддерживает соединение нескольких устройств IEC104 в локальной сети.

Подробнее…

Категории: товар, Пограничный шлюз EG

Описание

EG8200Mini-104 is a Modbus RTU TCP to IEC104 edge gateway designed for industrial IoT. With IEC104 protocol as the core, it supports bi-directional master-slave switching, and is equipped with multi-protocol compatibility, remote operation and maintenance, and intelligent network switching, making it an ideal solution for industrial automation, energy management, and smart city scenarios. Its core advantages include millisecond data acquisition, self-recovery from network outage, and seamless connection of 30+ PLC protocols, which can significantly reduce the cost of equipment deployment, operation, and maintenance in complex environments.

EG8200Mini-104 Пограничный шлюз Modbus RTU TCP To IEC104

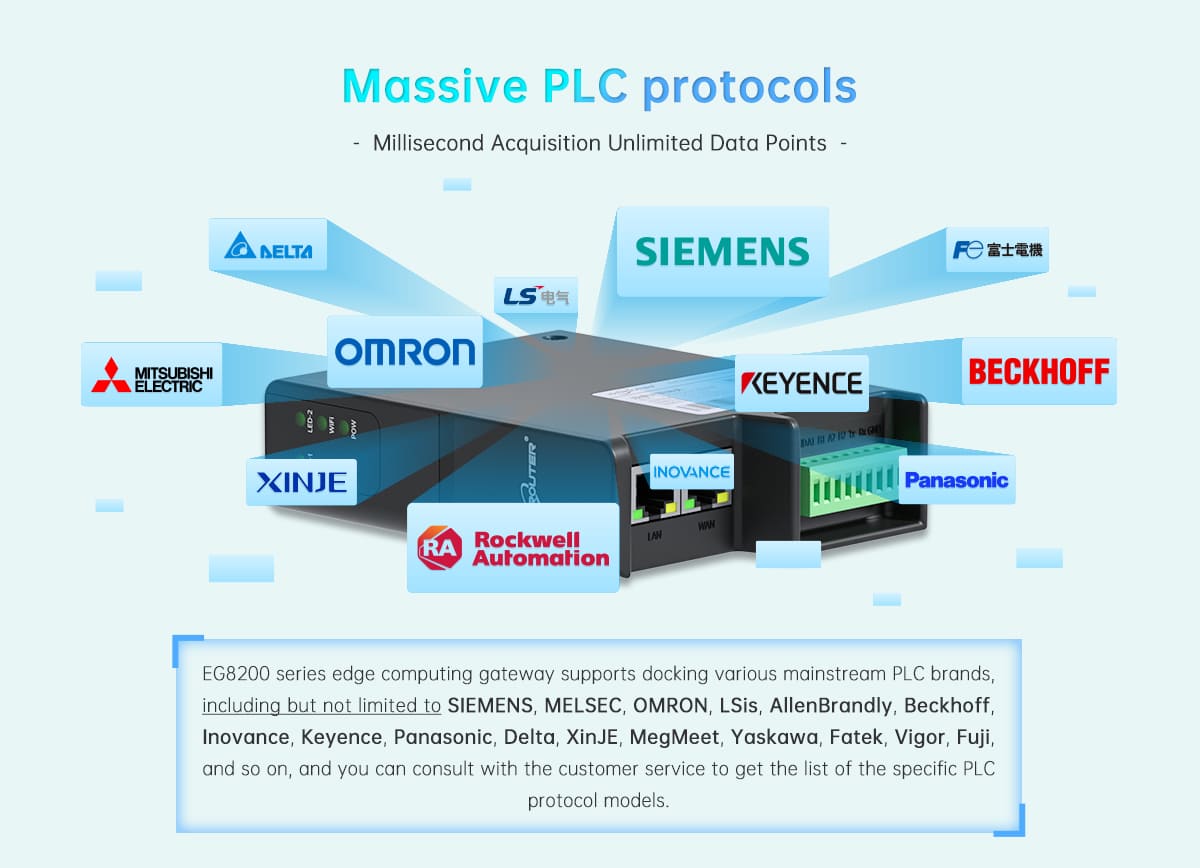

Протоколы ПЛК

Протоколы ПЛК шлюза пограничных вычислений серии EG8000

Шлюзы распределены по категориям в соответствии с иерархической структурой бренд->протокол->модель, и для тестирования в каждой категории выбраны репрезентативные модели PLC. Остальные поддерживаемые модели взяты из официальных документов.
Примечание: Шлюз поддерживает стандартный протокол MOBUDS RTU/TCP, который поддерживается всеми основными ПЛК. (Например, HollySys, Haiwell, Yokogawa, Runpower и т.д.).

Бренд	Протокол	Интерфейс	Модель ПЛК
SIEMENS	Советы:		Siemens при продаже всех серий поддерживает протокол связи S7, рекомендуется использовать протокол связи S7.
	S7	Ethernet	S7-S200smart, серия S7-S200, серия S7-S300, серия S7-S400, серия S7-S1200, серия S7-S1500
	PPI	Последовательный порт	Серия S7-200
MELSEC	Советы:		Mitsubishi в основном использует протокол MC для связи, проверены серии FX5, FX3, Q и т.д.
	EtherNet/IP	Ethernet	Серия FX5-ENET/IP, серия RJ71EIP91, серия QJ71EIP71
	MC-1E/MC-3E	Ethernet	Серия FX5, серия RJ71EN71, серия RnENCPU, серия LJ71E71, серия QJ71E71, серия QnUCPU, серия FX3
	MODBUS TCP	Ethernet	Серия FX5, серия RJ71EN71, серия RnENCPU, серия LJ71E71, серия QJ71E71
	MC-3C	Последовательный порт	Серия FX5, серия RJ71C24, серия LJ71C24, серия QJ71C24
	MODBUS RTU	Последовательный порт	Серия FX5, серия RJ71C24, серия LJ71C24, серия QJ71C24, серия FX3
	FxLinks	Последовательный порт	Серия FX3, серия FX2, серия FX1, серия FX0
	FxSerial	Последовательный порт	Серия FX3, серия FX2, серия FX1, серия FX0
OMRON	Советы:		Для связи Omron в основном использует протокол Fins.
	EtherNet/IP	Ethernet	Серия NX7, Серия NX1, Серия NX1P, Серия NJ, CJ1W-EIP21
	Финки	Ethernet	Серия CP, серия CS, серия CJ, серия CV
	HostLink	Последовательный порт	Серия CP, серия CS, серия CJ, серия CV, серия C
LSis	Советы:		Для связи LS в основном использует протокол FEnet/Cnet.
	XGB FEnet	Ethernet	Серия XGB (XBC/XEC U, XBL-EMTA)
	XGK FEnet	Ethernet	Серия XGT (XGL-EFMT, XGL-EFMF, XGL-EH5T)
	XGB Cnet	Последовательный порт	Серия XGB (XBC/XEC U, XBL-C21A, XBL-C41A)
	XGK Cnet	Последовательный порт	Серия XGT (XGL-CH2A, XGL-C21A, XGL-C41A)

PLC Подробнее

Бренд	Протокол	Интерфейс	Модель ПЛК
AllenBrandly	Советы:		Rockwell в основном использует протокол CIP, DF1 для связи.
	EtherNet/IP	Ethernet	Серия ControlLogix, серия CompactLogix, серия Micro800 (820, 850, 870)
	DF1	Последовательный порт	Серия ControlLogix, серия CompactLogix (модуль 5069-SERIAL), серия Micro800 (820, 830, 850, 870) Серия SLC (500, 5/03, 5/04, 5/05) , Серия Micro-Logix (1000, 1100, 1200, 1500)
Beckhoff	Советы:		Для связи компания Beckhoff в основном использует протокол ADS.
Beckhoff	ADS	Ethernet	Серия CX, TwinCAT2, TwinCAT3
Inovance	Советы:		Inovance в основном использует протокол MODBUS для связи.
	MODBUS TCP	Ethernet	Серия AC, серия AM, серия H5U, серия H3U
	MODBUS RTU	Последовательный порт	Серия AC, серия AM, серия H5U, серия H3U, серия H1U
Keyence	Советы:		Для связи Keyence в основном использует протокол KV.
	MC-3E	Ethernet	Серия KV-8000, серия KV-7000, серия KV-5500, серия KV-5000 KV-EP21V, KV-LE21V, KV-LE20V, KV-LE20A и другие устройства Ethernet
	KV	Ethernet
	KV	Последовательный порт	KV-7300, KV-3000, KV-1000, KV-700, KV Nano, KV-L21V, KV-L20V
Panasonic	Советы:		Panasonic в основном использует протокол Mewtocol для связи.
	MC-3E	Ethernet	Серия FP7, серия FP0H, серия FP-XH
	Мьютокол	Ethernet	Серия FP7, серия FP0H, серия FP-XH
	Мьютокол	Последовательный порт	Серия FP7, Серия FP0H, Серия FP-XH, Серия FP-X0, Серия FP0R
Delta	Советы:		Для связи Delta в основном использует протокол MODBUS.
	MODBUS TCP	Ethernet	Серия AH, серия AS, серия AX-3, серия DVP (встроенный Ethernet)
	MODBUS RTU	Последовательный порт	Серия AH, серия AS, серия AX-3, серия DVP
XinJE	Советы:		Для связи XinJE в основном использует протокол MODBUS.
	MODBUS TCP	Ethernet	Серия CCSD, серия XA, серия XS, серия XG, серия XL
	MODBUS RTU	Последовательный порт	Серия CCSD, серия XA, серия XS, серия XG, серия XL, серия XC, серия XD
MegMeet	Советы:		MegMeet в основном использует протокол MODBUS для связи.
	MODBUS TCP	Ethernet	Серия MC5100, серия MC280, серия MC200, серия MC100, серия MC80
	MODBUS RTU	Последовательный порт	Серия MC5100, серия MC280, серия MC200, серия MC100, серия MC80
Yaskawa	Советы:		Для связи компания Yaskawa в основном использует протокол MEMOBUS (поддерживает S7).
Yaskawa	Memobus	Ethernet	Серия GL120/130, серия GL60, серия MP3000, серия MP2300, серия Z1000
Фатек	Советы:		Для связи Fatek в основном использует протокол Fatek.
Фатек	Фатек	Последовательный порт	Серия FBs
Вигор	Советы:		Vigor в основном использует частный протокол VS для связи.
Вигор	VS	Последовательный порт	Серия VS
Fuji	Советы:		Fuji в основном использует протокол SPH/SPB для связи.
	SPH	Ethernet	Серия SPH
	СПБ	Последовательный порт	Серия SPB

4G диапазоны

*Вы можете обратиться в службу поддержки, чтобы выбрать соответствующий модуль для замены.

Модуль Тайл	Частотные диапазоны
EC800K-CN	LTE FDD: B1/B3/B5/B8 LTE TDD: B34/B38/B39/B40/B41
EG800K-EU	LTE FDD: B1/B3/B5/B7/B8/B20/B28
EG800K-LA	LTE FDD: B2/B3/B4/B5/B7/B8/B28/B66

Информационный лист

Оборудование	CPU	2*Cortex-A7@1.2GHz
	Память	512M
	EMMC	4G (MLC)
	SD-карта	До 128 Гб (influxdb предустановлен)
	RTC	Часы реального времени
	Беспроводная сеть	LTE Cat4
	WAN	1*1000/M Поддержка DHCP-клиента
	LAN	1*100/M Поддержка DHCP-сервера
	WiFi	AP+Станция
	RS485	2* RS485
	RS232	1* RS232
	LED	Настраиваемый
Электрические параметры	Номинальное напряжение	DC12V, DC9~36V (рабочий диапазон)
	Номинальная мощность	<5W
	Защита электропитания	Антистатический, антинакаливания, антиреверс
	Сертификация	CE/ROHS/FCC
Параметры окружающей среды	Рабочая температура	-40~85℃
	Температура хранения	-40~85℃
	Влажность окружающей среды	10-90%RH (без конденсации)
	Метод охлаждения	Теплоотвод/диссипативный силикон

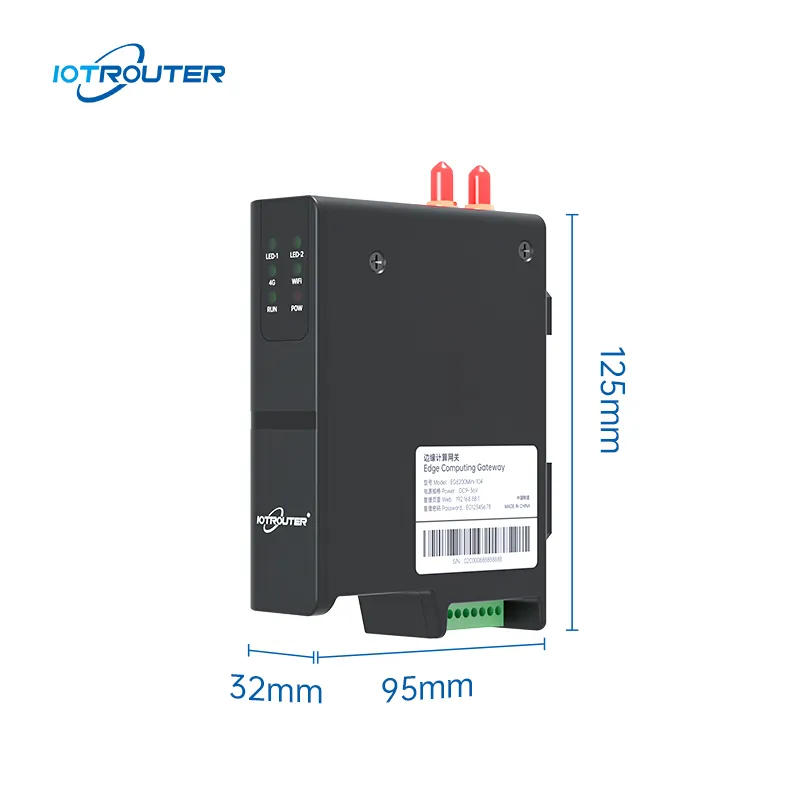

Механические параметры	Размер	1189035 мм
	Вес	<1kg
	Материал	Цинковый сплав

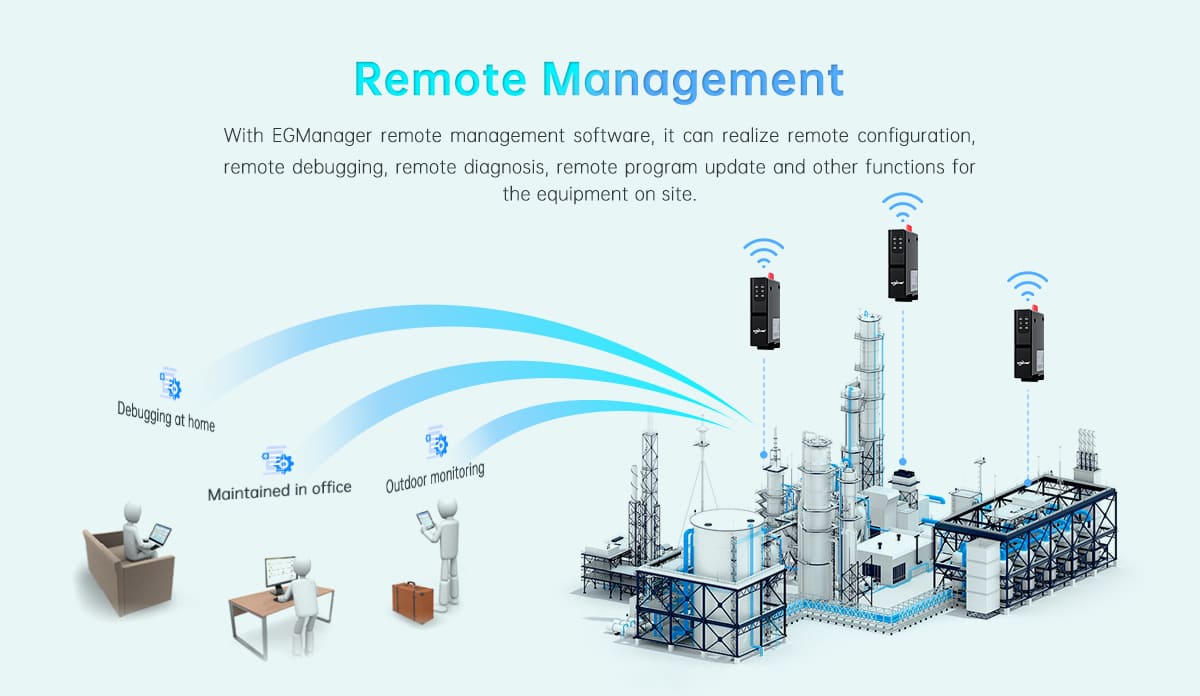

Параметры программного обеспечения	Оперативный отдел	Поддержка удаленной настройки, обновления и управления

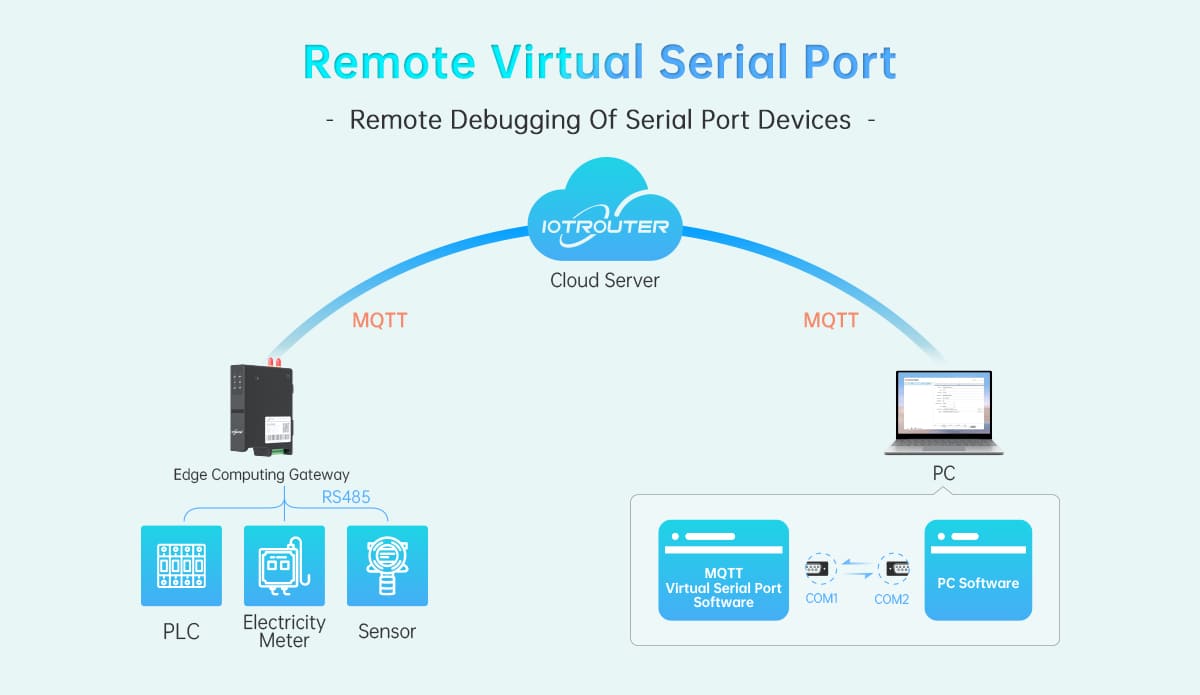

	VPN	Поддержка проникновения в интранет/Удаленная загрузка и выгрузка ПЛК/виртуальный последовательный порт

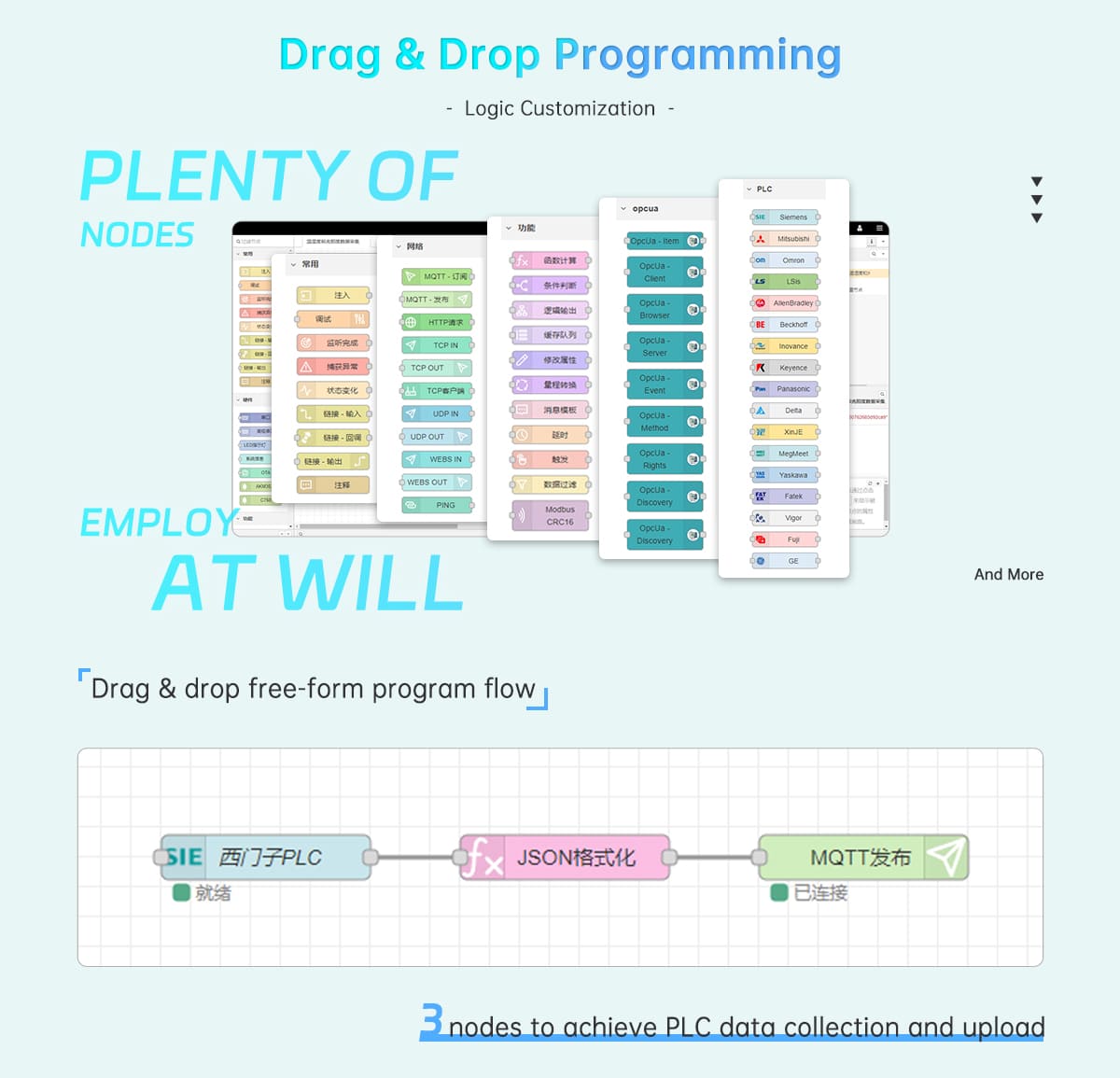

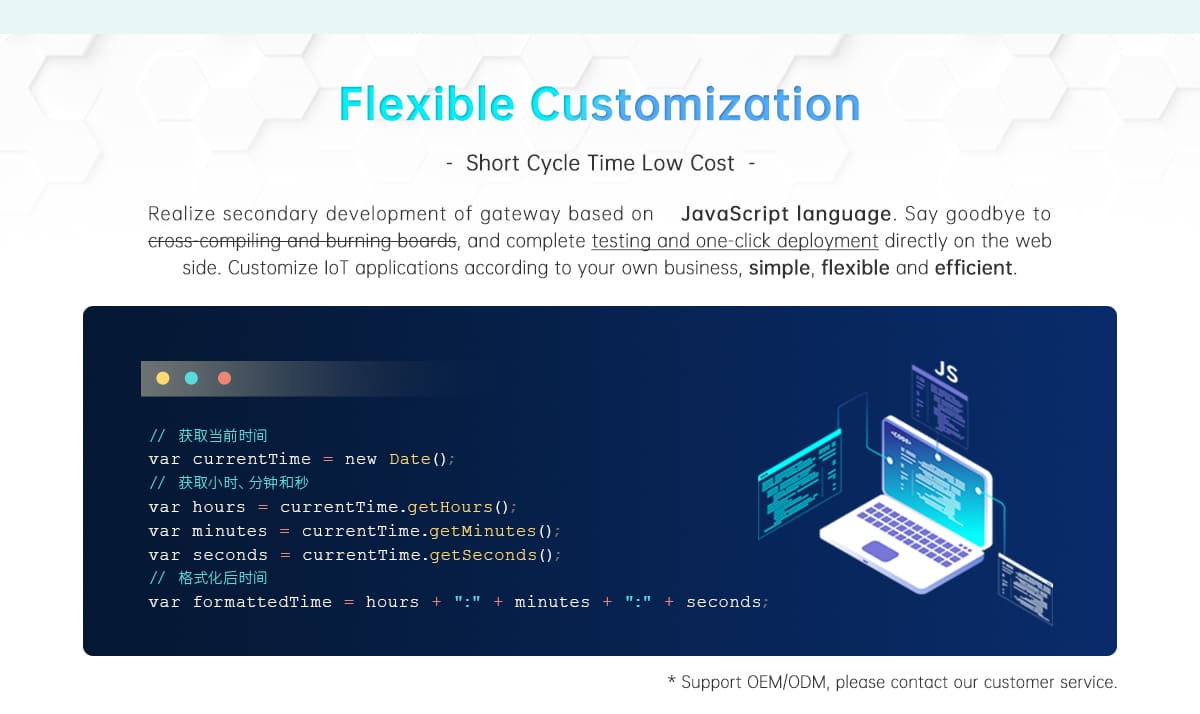

	Пограничные вычисления	Поддержка визуального программирования, разработка с нулевым кодом, программирование drag-and-drop, вторичная разработка, без компиляции

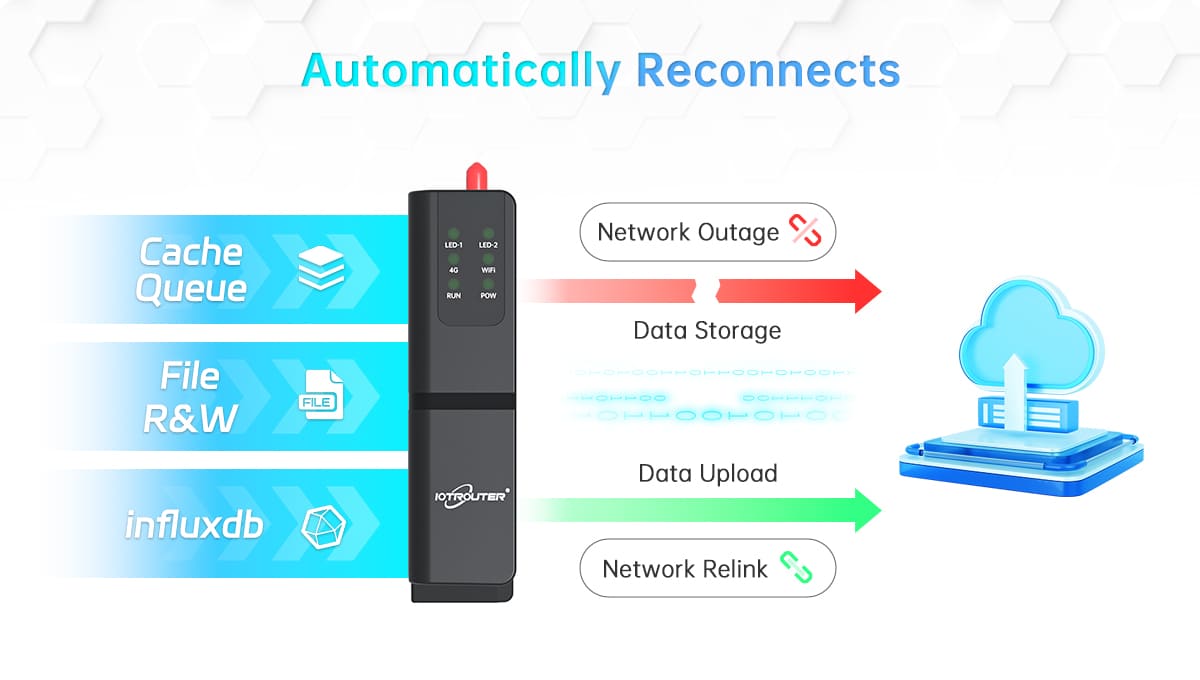

	Хранение данных	Поддержка кэш-очередей/чтение и запись файлов/отключенная передача/ influxdb

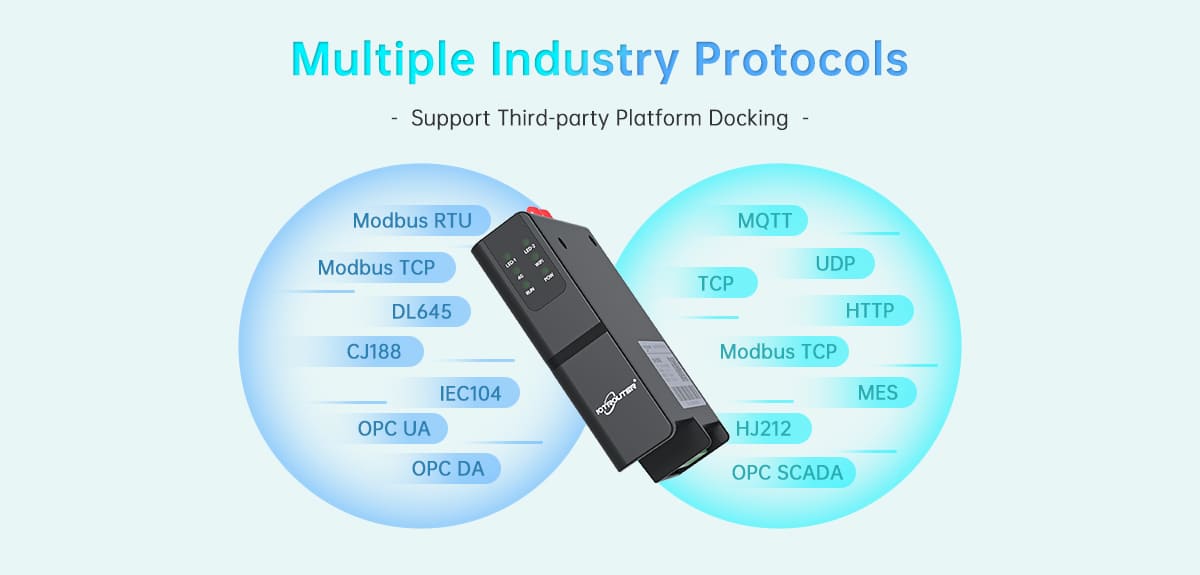

	Промышленное соглашение	Поддержка нескольких промышленных протоколов
	Сетевой протокол	MQTT/HTTP/TCP/UDP
