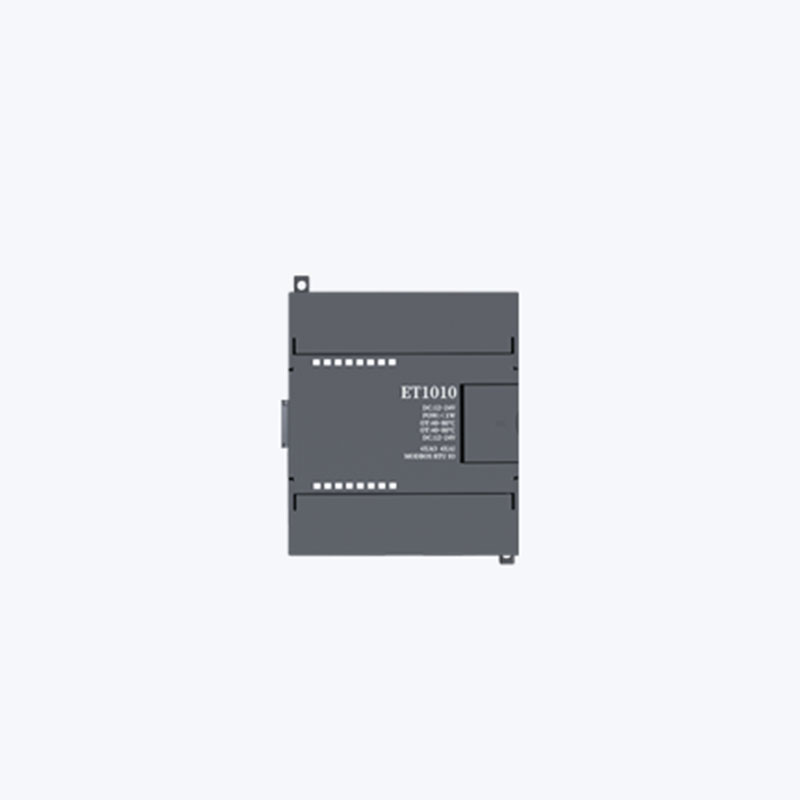

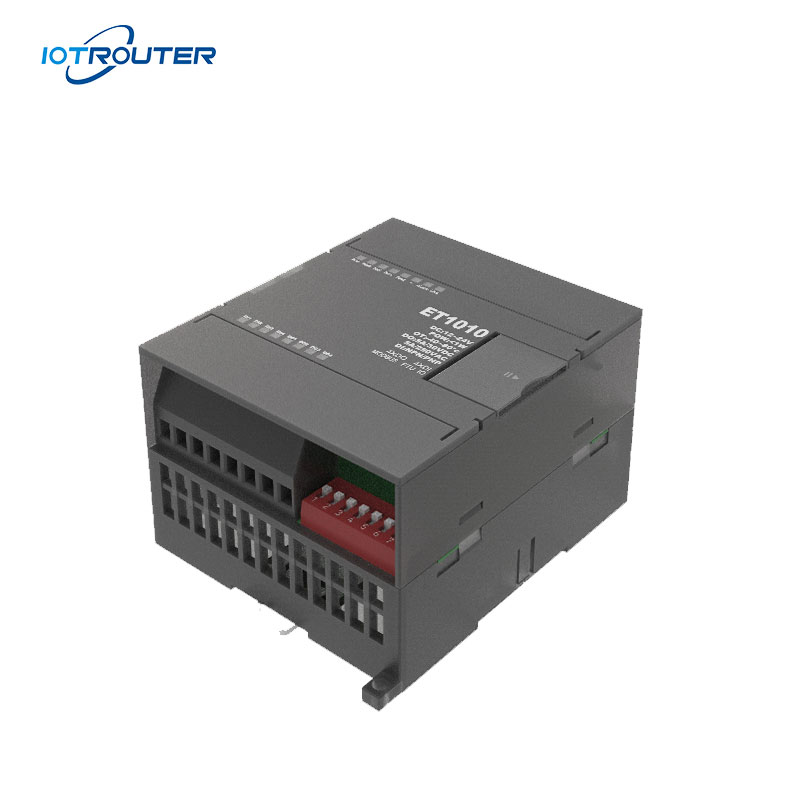

Модуль расширения коммутационного ввода-вывода ET1010
Модуль расширения Switching IO, включающий 4 коммутационных входа и 4 релейных выхода.

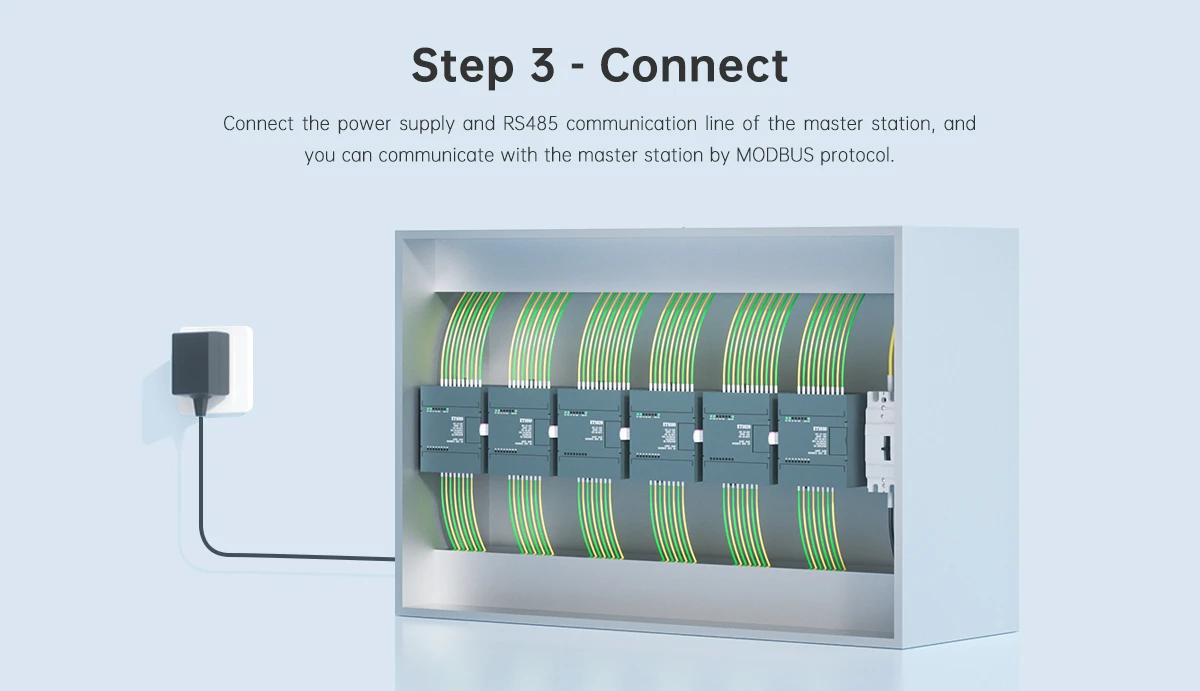

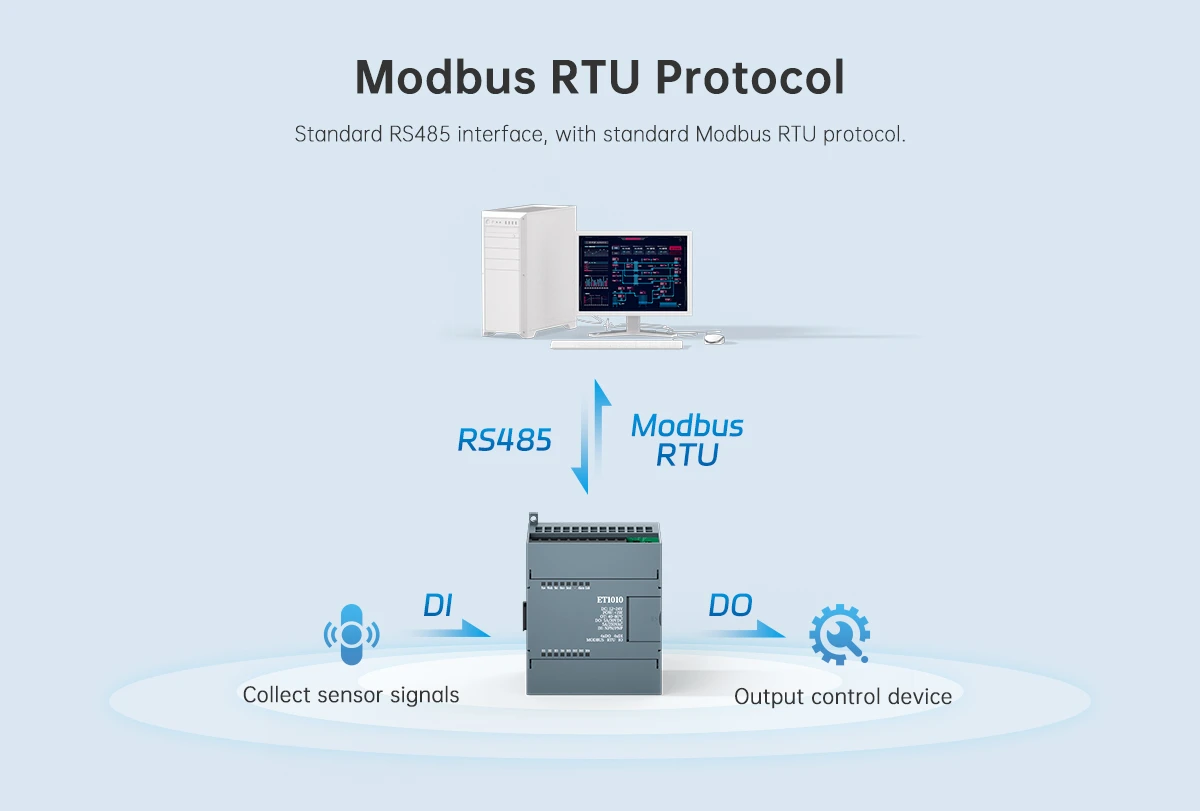

- Протокол MODBUS RTU

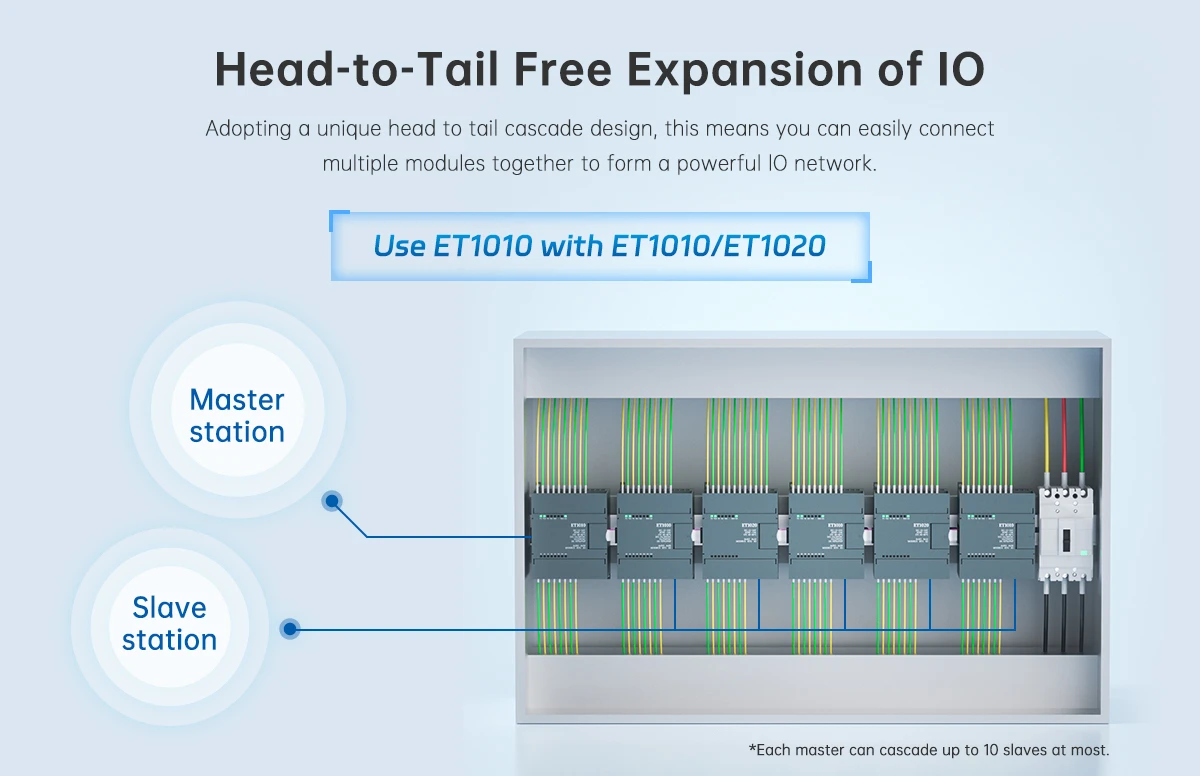

- Поддержка каскадирования
- Неиндуктивное увеличение числа интерфейсов ввода-вывода

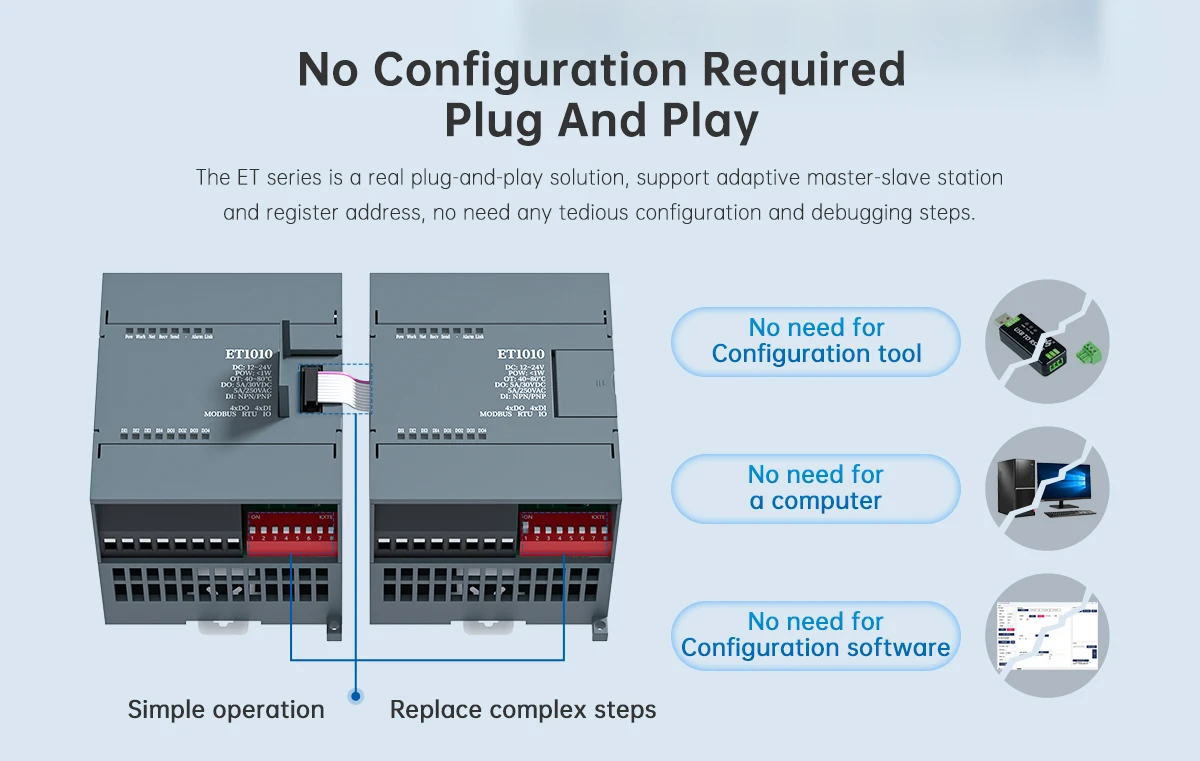

- Подключи и работай
- Адаптивная станция «ведущий-ведомый
- Адрес адаптивного регистра

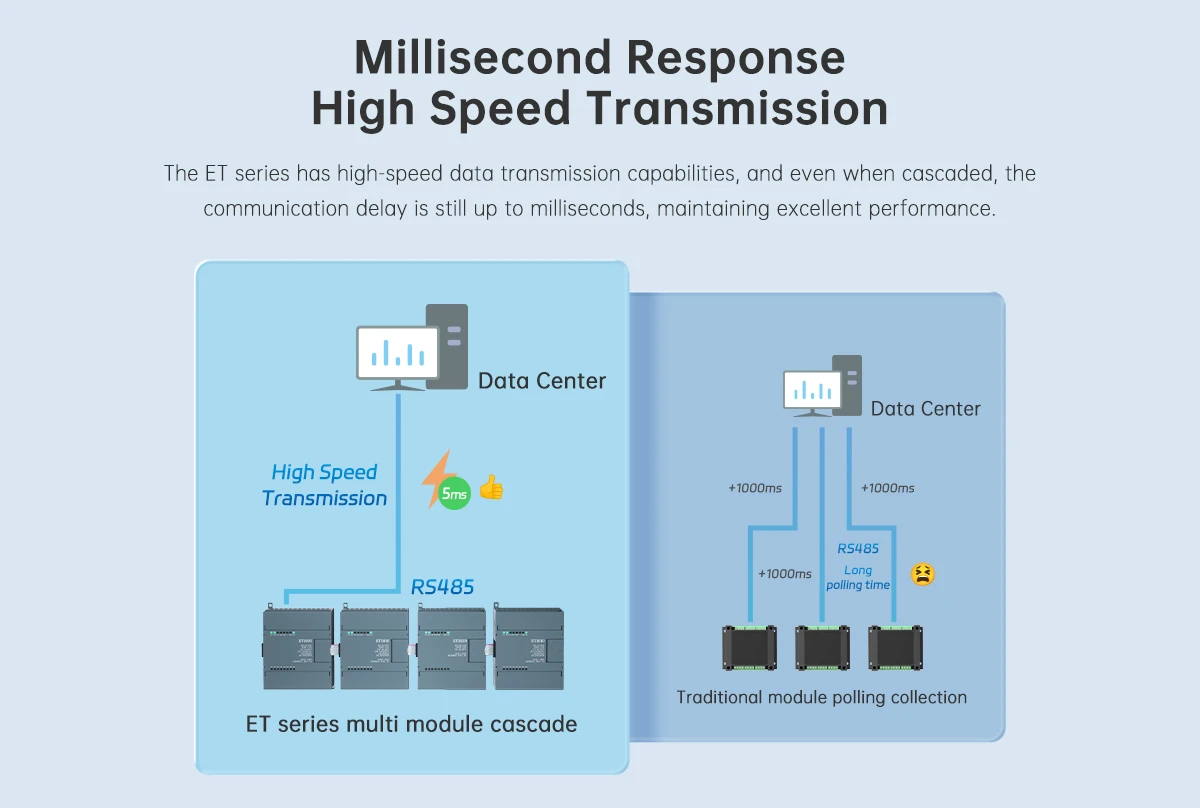

- Задержка связи в миллисекундах
- Высокоскоростная связь без потери пакетов и сбоев
- Аппаратные индикаторы отображают состояние связи в режиме реального времени

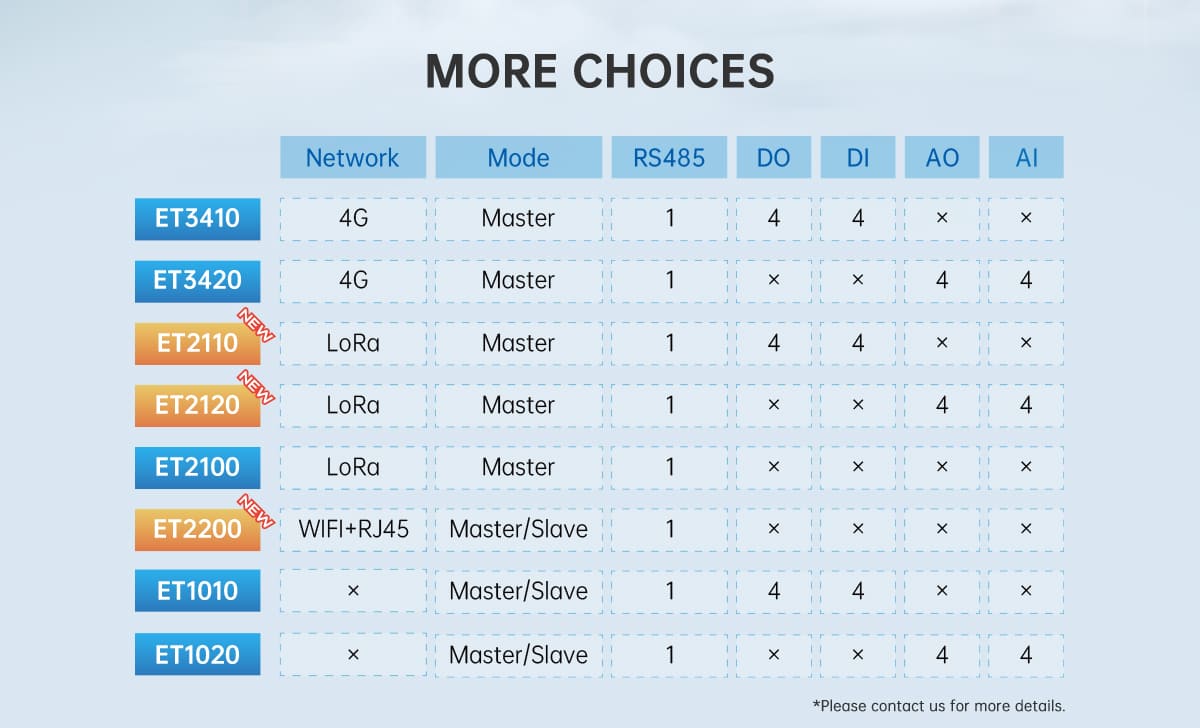

Его можно использовать вместе с основным устройством ET3410 для достижения лучших результатов.
Подробнее…

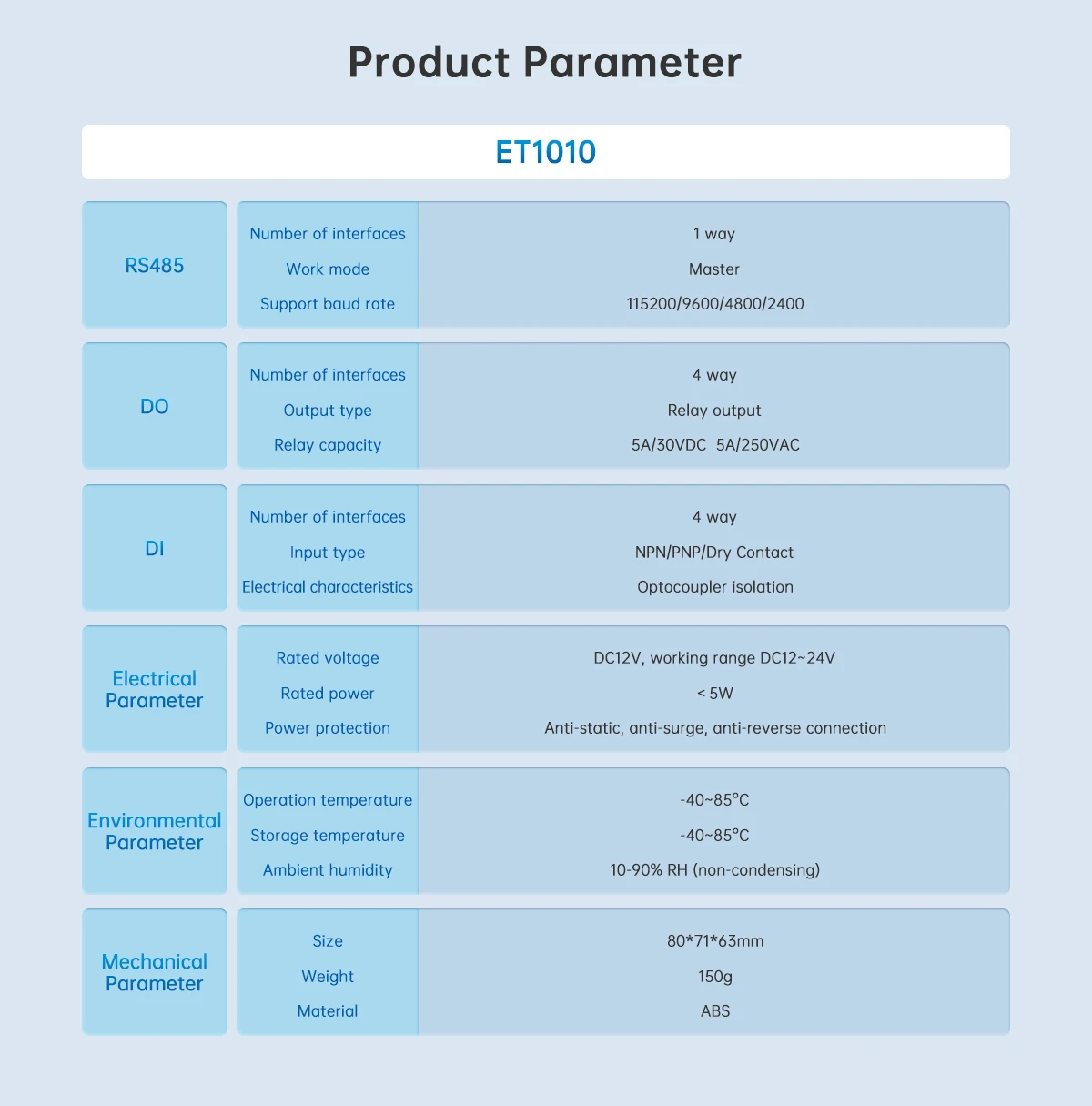

Информационный лист
| RS485 | Количество портов | 1 способ |
| Режим работы | Ведомый |
| Поддержка скорости передачи данных | 115200/9600/4800/2400 |
| DO | Количество портов | 4 способ |
| тип выхода | Релейный выход |
| Мощность реле | 5A/30VDC 5A/250VAC |
| DI | Количество портов | 4 способ |
| тип ввода | NPN/PNP/сухой контакт |
| электрические характеристики | Изоляция оптопары |
| Электрические параметры | Номинальное напряжение | DC12V, рабочий диапазон DC12~24V |
| номинальная мощность | <1W |
| защита электропитания | Антистатическое, антинапряженное, антиреверсивное соединение |
| Параметры окружающей среды | Рабочая температура | -40~80℃ |
| температура хранения | -40~85℃ |
| влажность окружающей среды | 10-90% RH (без конденсации) |

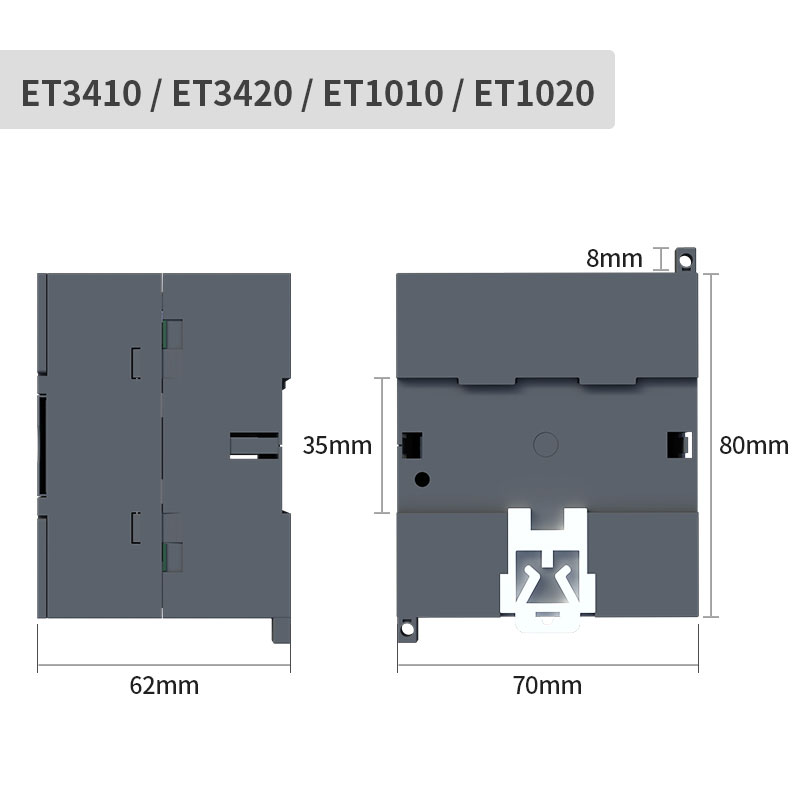

| Механические параметры | размер | 80*71*63 мм |
| вес | 150g |
| материал | ABS |
Интерфейс DESC
| Нет. | Имя | Значение | Нет. | Имя | Значение |
| 1 | Pow | Индикатор питания, всегда включен | двадцать один | Vout | Положительный полюс внешнего источника питания, напряжение равно напряжению входного источника питания |
| 2 | Работа | Рабочий индикатор, 1-секундный стробоскоп | двадцать два | PGND | DI сигнальный вход заземление изоляции |
| 3 | Чистая | резерв | двадцать три | DI1 | Сигнальный вход DI1 |
| 4 | Recv | резерв | двадцать четыре | DI2 | Вход сигнала DI2 |
| 5 | Отправить | резерв | 25 | DI3 | Вход сигнала DI3 |
| 6 | -- | резерв | 26 | DI4 | Сигнальный вход DI4 |
| 7 | Сигнал тревоги | Световой индикатор тревоги, связь каскадных устройств нарушена и всегда включен | 27 | SW | Dry: Dry contact/PNP signal Wet: NPN signal |
| 8 | ссылка | Индикатор подключения, подключенного каскадного устройства всегда включен | 28 | RST | кнопка сброса |
| 9 | DI1 | Индикатор DI | 29 | DO1 | Выход реле 1 |
| 10 | DI2 | Индикатор DI | 30 | DO1 | Выход реле 1 |
| 11 | DI3 | Индикатор DI | 31 | DO2 | Выход реле 2 |
| 12 | DI4 | Индикатор DI | 32 | DO2 | Выход реле 2 |
| 13 | DO1 | Светильник DO | 33 | DO3 | Выход реле 3 |
| 14 | DO2 | Светильник DO | 34 | DO3 | Выход реле 3 |
| 15 | DO3 | Светильник DO | 35 | DO4 | Выход реле 4 |
| 16 | DO4 | Светильник DO | 36 | DO4 | Выход реле 4 |

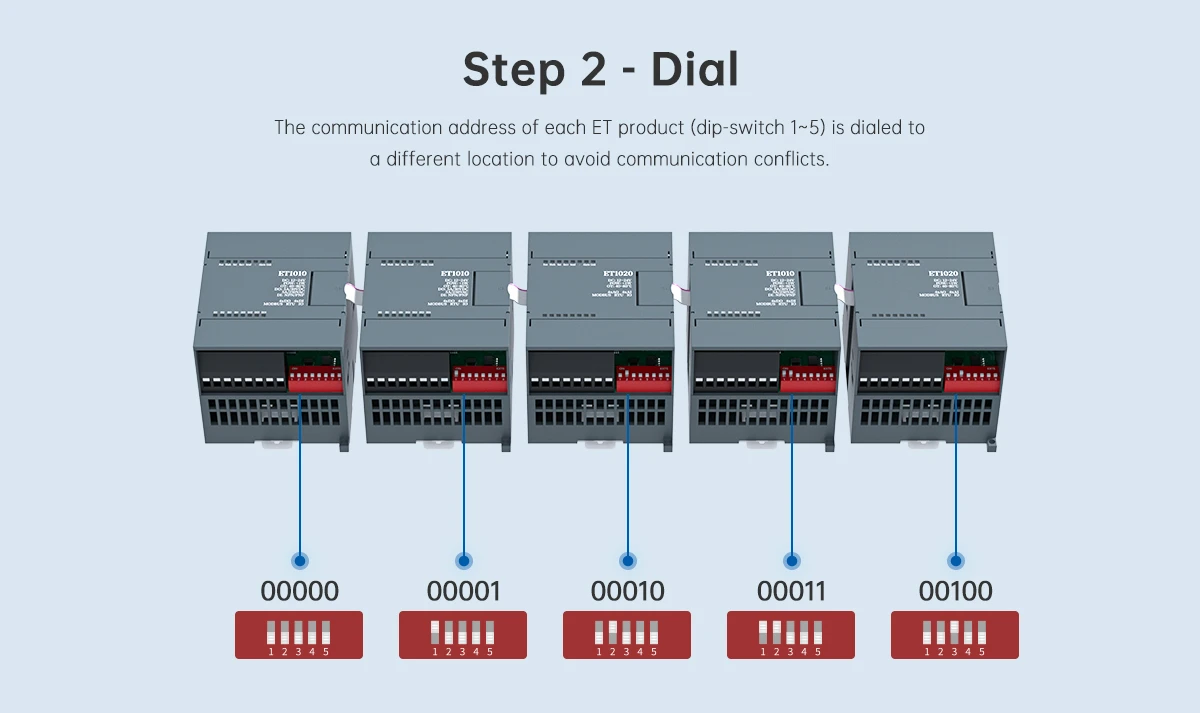

| 17 | Вин | Входной положительный каскад питания | 37 | Наберите код | 1-5 означает адрес связи MODBUS, перезапуск для вступления в силу |
| 18 | GND | Вход питания отрицательный | 38 | Наберите код | 6-8 Установите скорость передачи данных, перезапустите для вступления в силу |

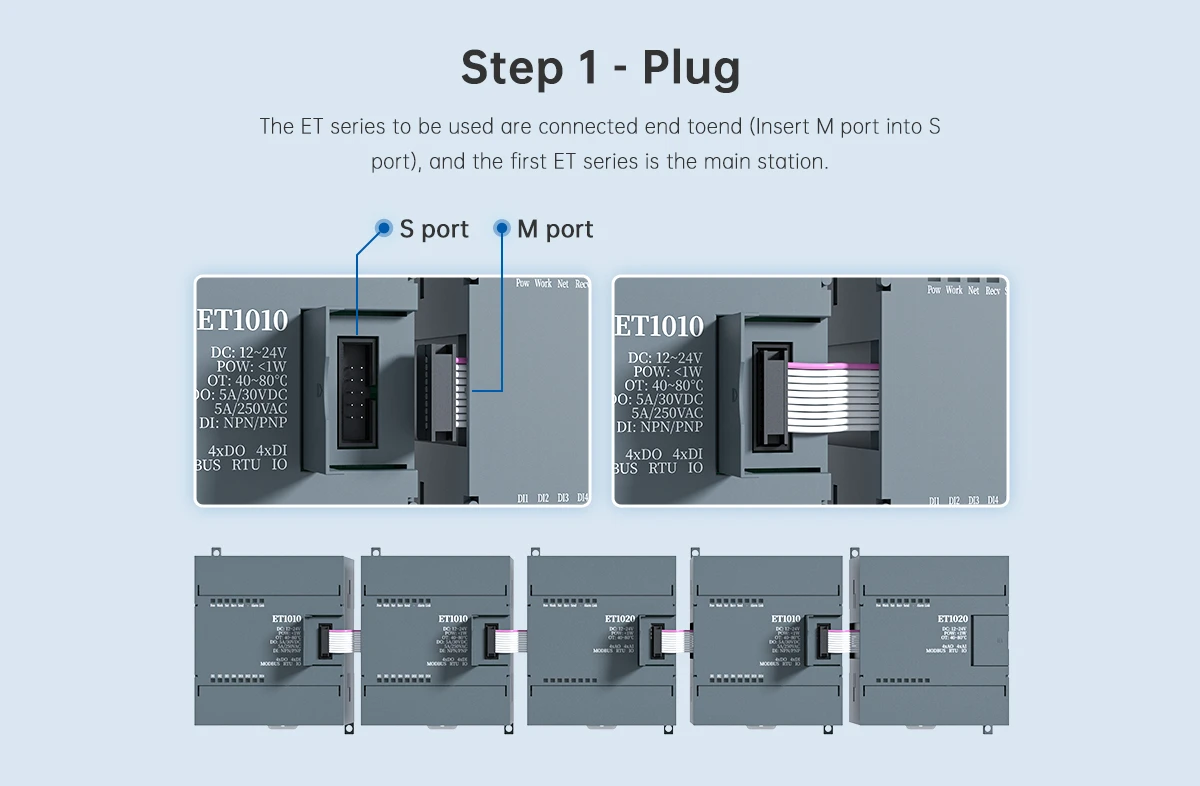

| 19 | 485A | RS485-A | 39 | M | Порт M, для каскадирования вверх |
| 20 | 485B | RS485-B | 40 | S | S-порт, для каскадирования вниз |
