Beschreibung
ZHC0941/ ZHC0951 sind LoRa Wireless Transceiver Module. ZHC0941 unterstützt AI/DI und RS485 Ports, ZHC0951 unterstützt AO/DO und RS485 Ports. Sie können nicht nur Repeater sein, sondern auch Datenerfassung und Überwachung durchführen.

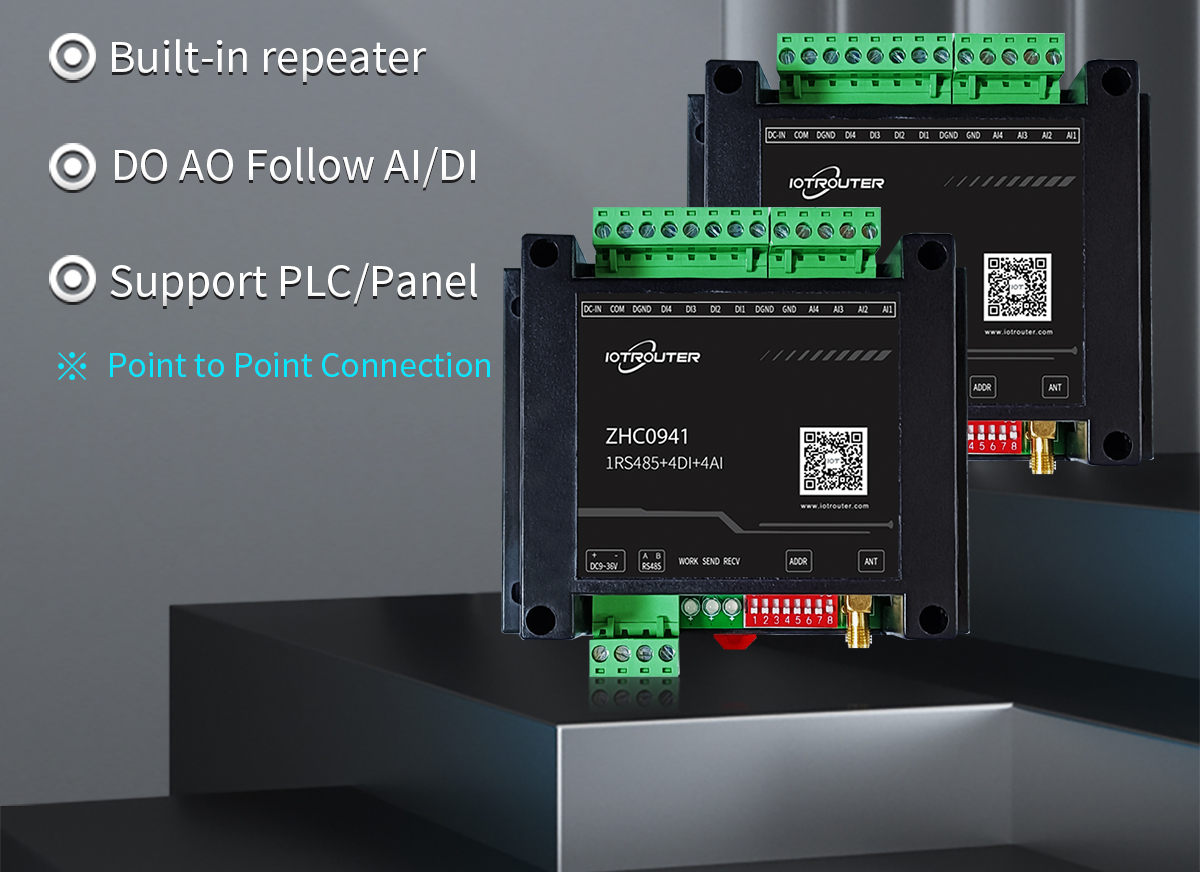

ZHC0941/ZHC0951 LoRa Funk-Transceiver-Modul

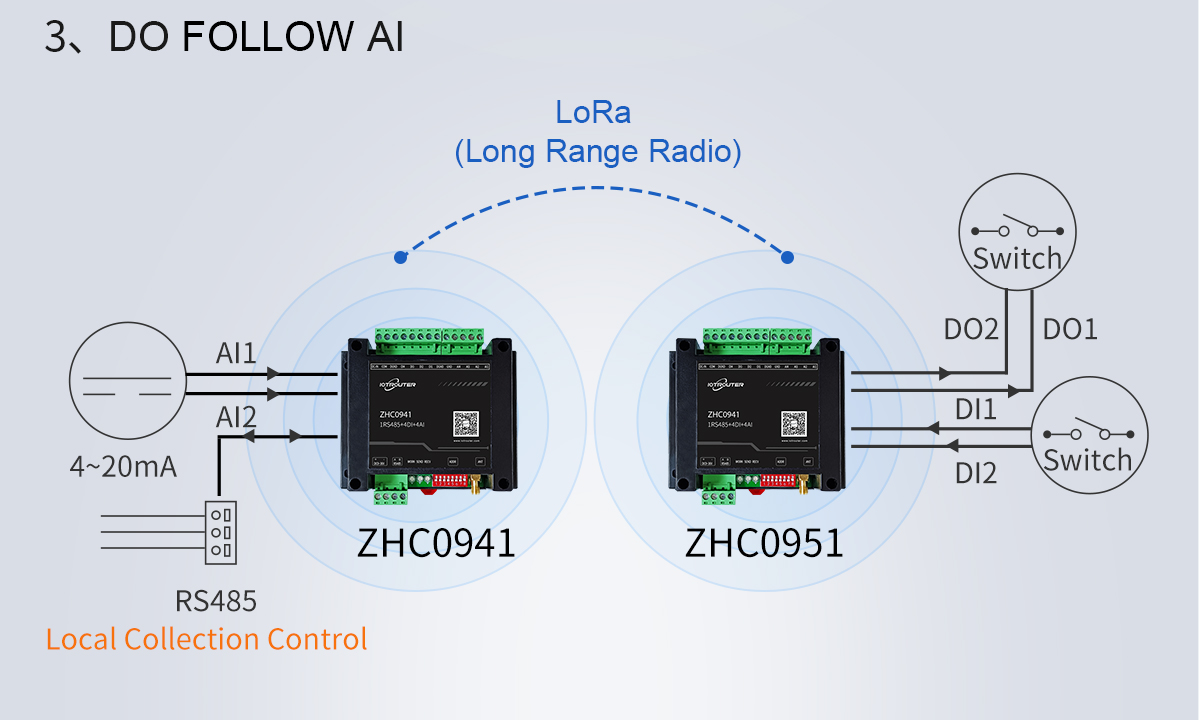

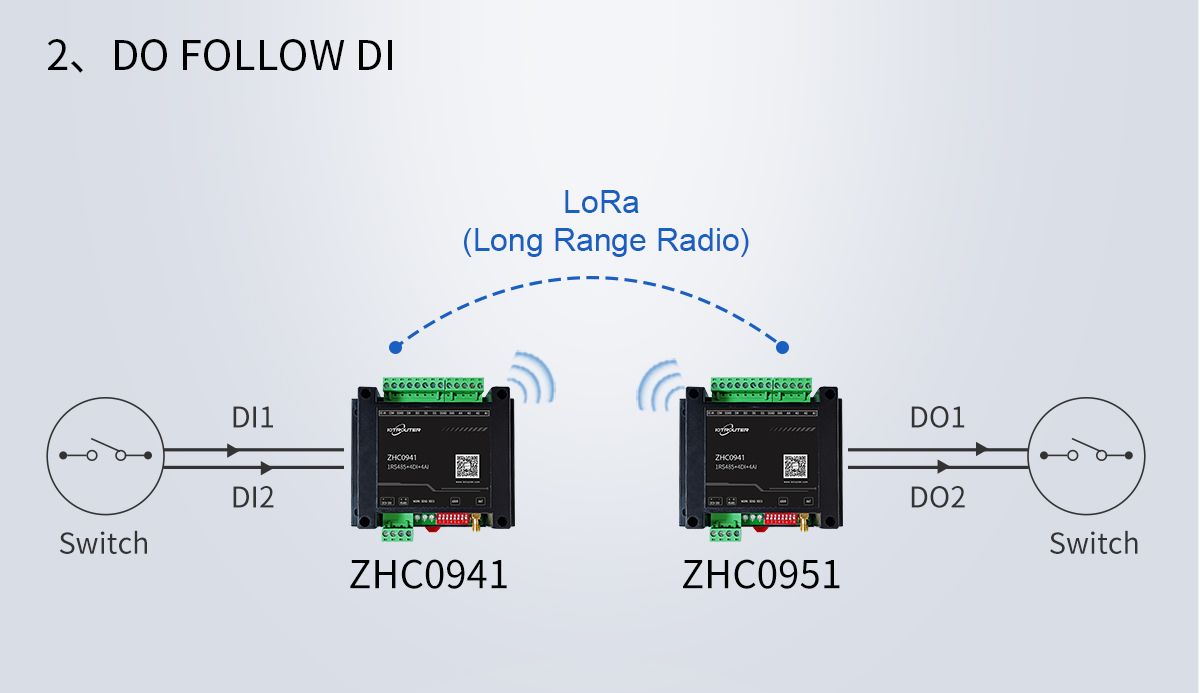

ZHC0941, ZHC0951 sind zwei Arten von Remote I, die auf LoRa-Kommunikation basieren. Die E/A-Steuergeräte müssen gleichzeitig verwendet werden, um Punkt-zu-Punkt-, Eins-zu-Viel- und andere Anwendungsszenarien zu realisieren.

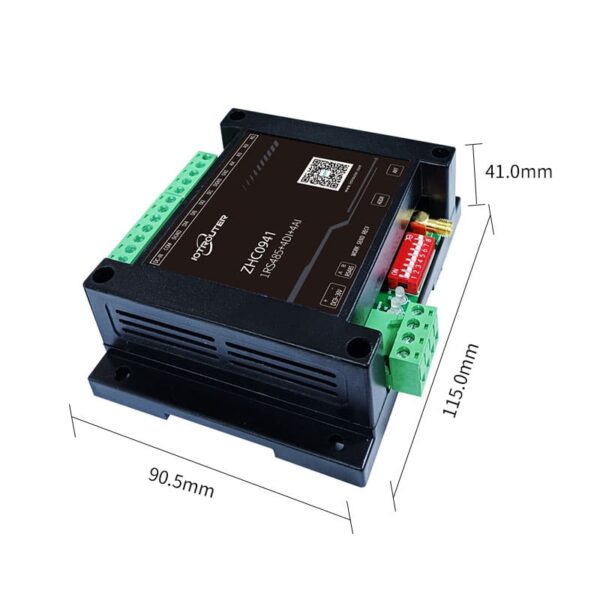

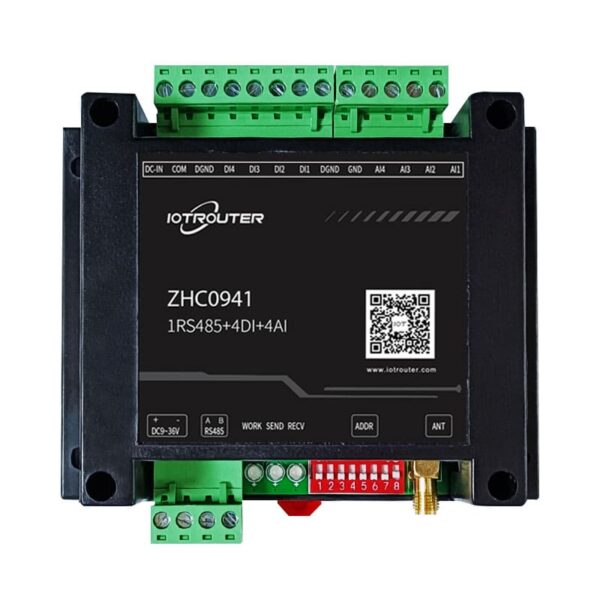

ZHC0941 Beschreibung
ENC0941Bietet 4-Wege-Trocken-/Nassstellenerkennung, 4-Wege (4~20mA)-Analogeingangserkennung, unterstützt Modbus RTU/TCP-Protokoll für die Erfassungssteuerung. Über LoRa-Netzwerk, mit ZHC0951Kommunikation zwischen Geräten und E/A folgen.
Hauptmerkmal:
- Peer-to-Peer-Kommunikation
- RS485-Sammlung I/O
- E/A-Schwellenwert, Zustandsmeldung

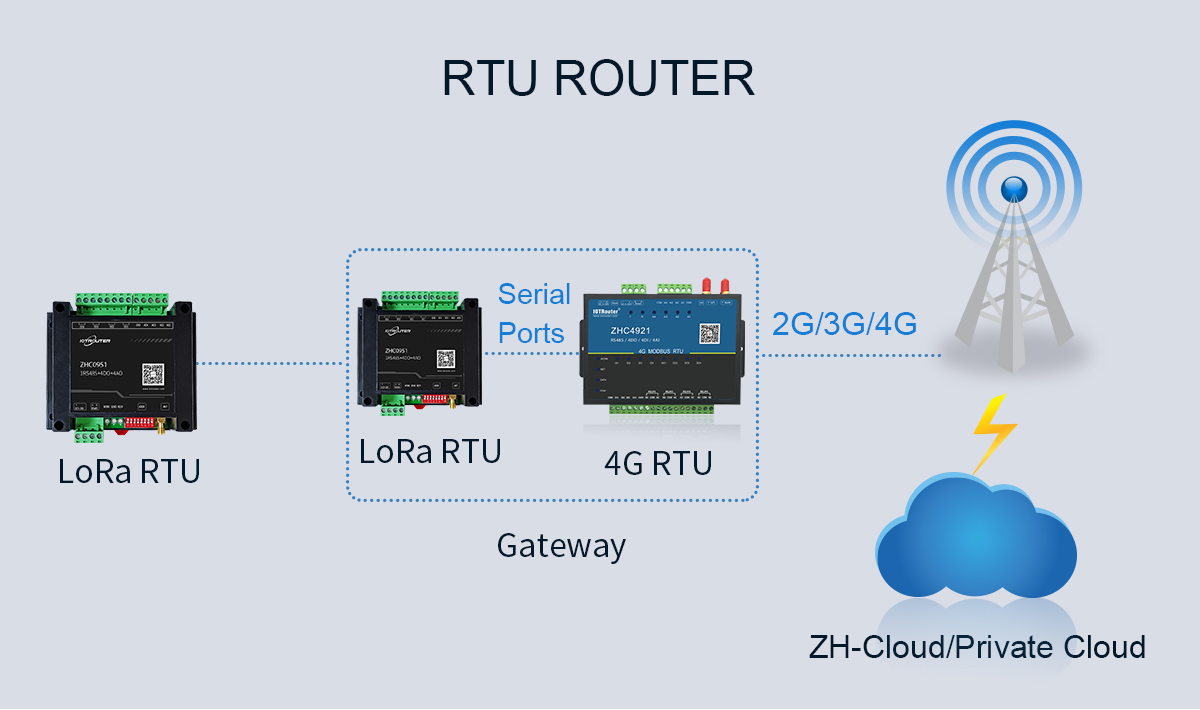

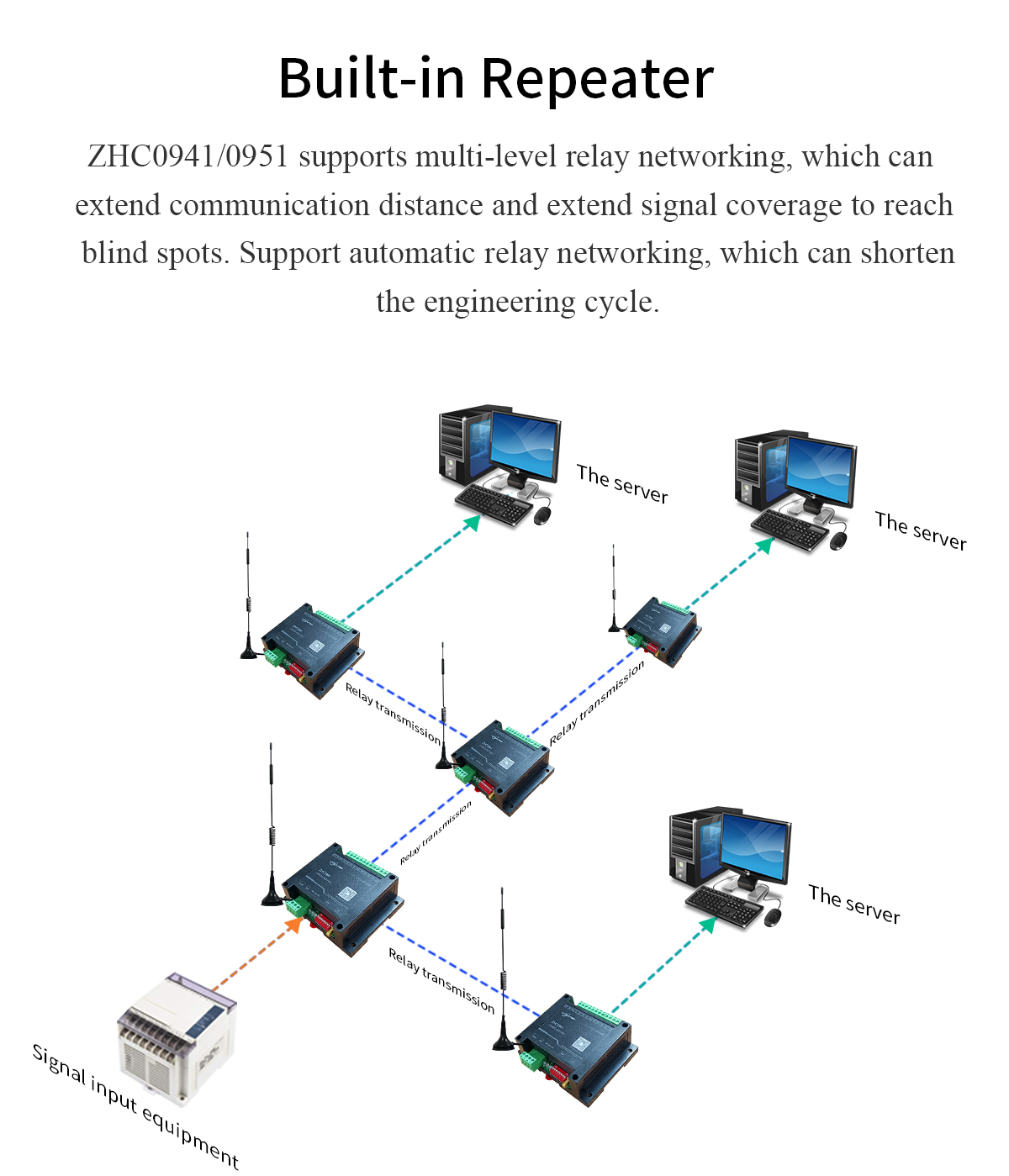

- LoRa-Netzwerk-Relaisweiterleitung
- Modbus-Unterstützung RTU /TCP
- Unterstützung der Zeitmessung an der seriellen Schnittstelle und Berichterstattung
| Projekt | Pescribe | |
|---|---|---|
| LoRa | Protokoll | ENCprivates Protokoll |
| Frequenzbereich | 471,2MHz~501,8MHz, insgesamt 32 Kanäle | |
| Sendeleistung | Maximale Sendeleistung20dBm | |
| Antenne | Saugnapf-Antenne (470MHz ~ 540MHz) | |
| DI*4 | Nass- und Trockenfugen werden unterstützt | Isolierte Leistung Schließen Sie DGND und COM kurz, um in den Nassknotenmodus zu wechseln Kurzer DC-IN, COM schaltet in den trockenen Knotenmodus |
| AI*4 | Erkennung von Analogeingängen | Unterstützt 4~20mA Analogeingangserkennung |
| RS485*1 | serielle Schnittstelle | Maximale Baudrate 115200 |
| DIP-Schalter | 8-Bit-DIP-Schalter | Zurücksetzen auf die Werkseinstellungen, Firmware-Upgrade Reset: Kanal 5 6 7 8 auf ON Aktualisierungsmodus: Nachdem alle Kanäle eingeschaltet und neu gestartet wurden |
| Temperatur | Betriebstemperatur | -20℃~+70℃ |
| Lagertemperatur | -40℃~+125℃ | |
| Luftfeuchtigkeit | Arbeitsfeuchtigkeit | 5%~95%RH (ohne Kondensation) |
| Feuchtigkeit bei der Lagerung | 1%~95%RH (ohne Kondensation) | |
| Stromversorgung | Ja | 12~36VDC |

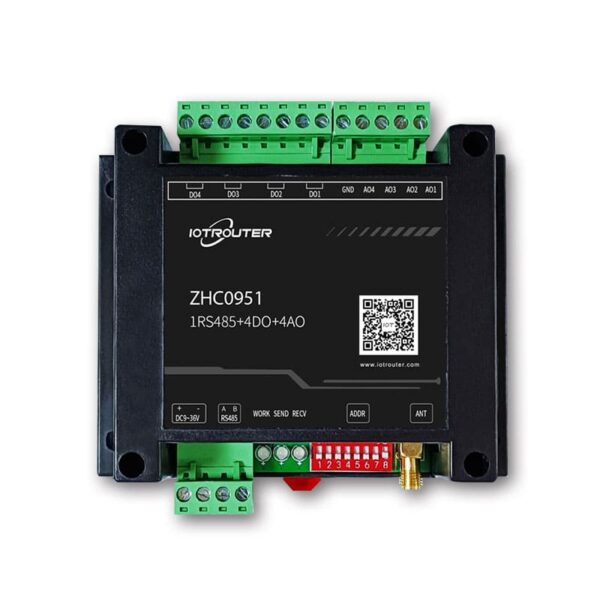

ZHC0951 Beschreibung
ENC0951 bietet 4 Relaisausgänge, 4 (4~20mA) Analogausgänge und unterstützt das Modbus RTU/TCP-Protokoll zur Erfassungssteuerung. Die Kommunikation und E/A zwischen Geräten kann über das LoRa-Netzwerk/Ofollow erfolgen.
Hauptmerkmal:
- Peer-to-Peer-Kommunikation
- GeräteraumI/Folge
- RS485 Erfassungssteuerung I/O
- lokale E/A Bedingte Steuerung
- LoRa-Netzwerk-Relaisweiterleitung
- Modbus-Unterstützung RTU /TCP
- Unterstützung der Zeitmessung an der seriellen Schnittstelle und Berichterstattung
| Projekt | Beschreiben Sie | |
|---|---|---|
| LoRa | Protokoll | Privates ENC-Protokoll |
| Frequenzbereich | 471,2MHz~501,8MHz, insgesamt 32 Kanäle | |
| Sendeleistung | Maximale Sendeleistung20dBm | |
| Antenne | Saugnapf-Antenne (470MHz ~ 540MHz) | |
| DO*4 | Relaisausgang | 10A250VAC/30VDC |
| AO*4 | Analoger Ausgang | 0~20mA Analogausgang |
| RS485 | serielle Schnittstelle | Maximale Baudrate 115200 |
| DIP-Schalter | 8-Bit-DIP-Schalter | Zurücksetzen auf die Werkseinstellungen, Firmware-Upgrade Reset: Kanal 5 6 7 8 auf ON Aktualisierungsmodus: Nachdem alle Kanäle eingeschaltet und neu gestartet wurden |
| Temperatur | Betriebstemperatur | -20℃~+70℃ |
| Lagertemperatur | -40℃~+125℃ | |
| Luftfeuchtigkeit | Arbeitsfeuchtigkeit | 5%~95%RH (ohne Kondensation) |
| Feuchtigkeit bei der Lagerung | 1%~95%RH (ohne Kondensation) | |
| Stromversorgung | Ja | 12~36VDC |
